Informasi Detail

Model:	Steker Tanpa Alat Tekanan Gratis	Bnad:	Komunikasi Sion
Warna:	Hitam, Abu-abu	Kapasitas Pemuatan:	60kg

Deskripsi Produk

Konektivitas Tembaga / Steker RJ45 / Pemilihan Insinyur

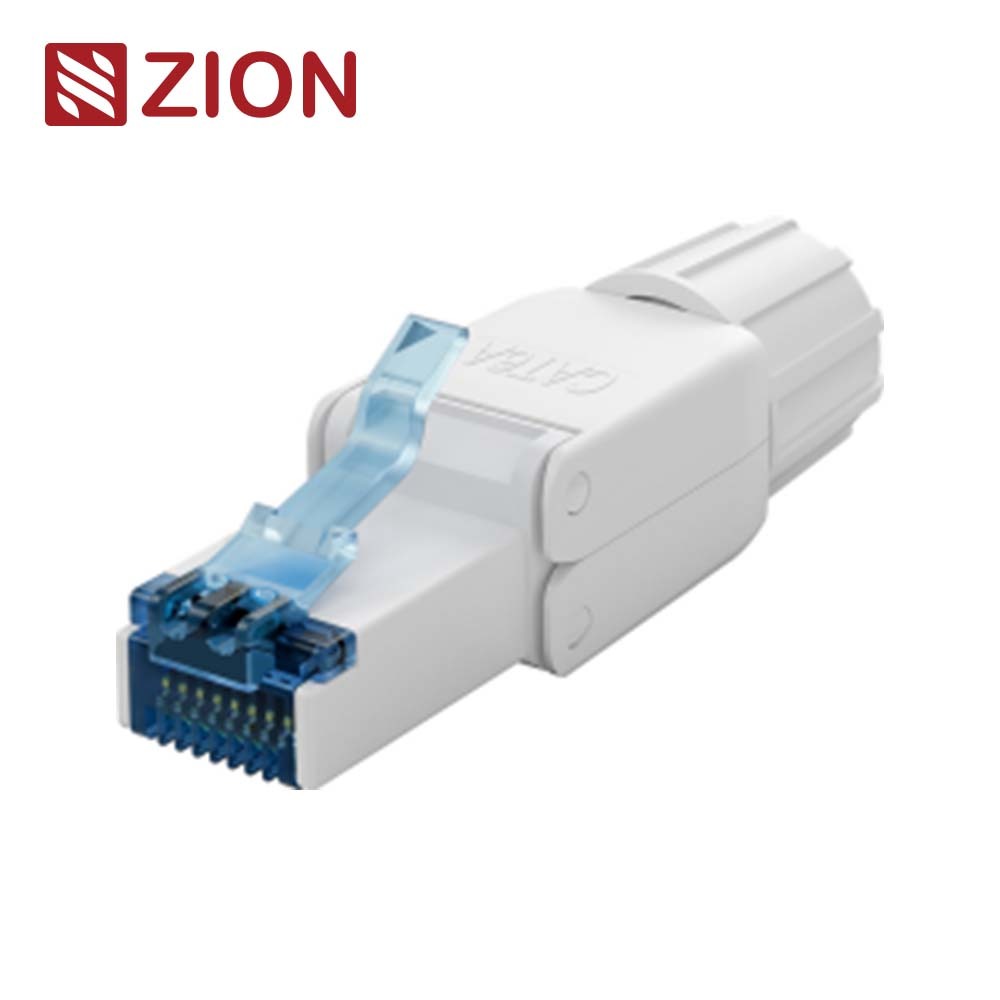

Steker Tanpa Alat UTP CAT6A RJ45

ZCTPU6A-B2 adalah colokan tanpa alat tanpa pelindung CAT6A RJ45 yang dirancang untuk terminasi medan cepat, mendukung kabel solid dan terdampar dalam rentang 22AWG, 23AWG, dan 24AWG untuk proyek pemasangan kabel tembaga terstruktur.

Pemasang Kabel Terstruktur
Insinyur Lapangan
Kontraktor Telekomunikasi
Integrator TI
Pembeli OEM
Tim Pengadaan

Bawa Pulang Cepat

Steker RJ45 tanpa pelindung CAT6A tanpa alat untuk perakitan lapangan yang lebih cepat.
Kompatibel dengan kabel solid dan stranded dalam ukuran 22AWG, 23AWG, dan 24AWG.
Paling cocok untuk proyek yang memerlukan penghentian fleksibel di lokasi tanpa alur kerja alat crimp standar.

Minta Lembar Data / Contoh
Lihat Aturan Keputusan

Isi

Ringkasan
Fitur Utama
Spesifikasi Teknis
Konstruksi / Bahan
Aplikasi
Aturan Keputusan / Jalan Pintas Insinyur
Panduan Seleksi
Panduan Instalasi
Pertanyaan Umum
Kesimpulan

Modul Gambar Cadangan

Tambahkan gambar produk utama, tampilan instalasi yang diledakkan, diagram urutan pengkabelan, dan foto aplikasi di sini.

Modul Video Cadangan

Cocok untuk demo terminasi tanpa alat, panduan pengkabelan T568, video instalasi lapangan, atau tinjauan pabrik.

■1) Ikhtisar

Steker Tanpa Alat UTP CAT6A RJ45 adalah konektor terminasi lapangan yang dirancang untuk proyek yang memerlukan perakitan cepat dan berulang tanpa alur kerja alat crimp tradisional. Ini diposisikan untuk instalasi tembaga terstruktur di mana teknisi perlu mengakhiri kabel langsung di lokasi sambil mempertahankan keselarasan tautan permanen tingkat CAT6A.

Model ini tidak memiliki pelindung dan mendukung konduktor kabel padat dan terdampar dalam ukuran 22AWG, 23AWG, dan 24AWG. Dari perspektif proyek, kombinasi tersebut membuatnya berguna bagi pemasang yang menangani konstruksi kabel berbeda di LAN komersial, telekomunikasi, dan penerapan jaringan gedung.

Realitas lapangan

Steker tanpa alat dapat mengurangi waktu perakitan di lokasi, namun manfaat proyek sebenarnya bergantung pada kesesuaian OD steker dengan kabel, jenis konduktor, standar pengkabelan, dan disiplin pemasang selama pemasangan dan penutupan kabel.

■2) Fitur Utama

ZCTPU6A-B2 dibuat berdasarkan kecepatan, kompatibilitas, dan penanganan lapangan yang lebih mudah. Struktur tanpa alat dan dukungan konduktor yang luas membuatnya lebih fleksibel bagi pemasang yang bekerja dalam berbagai kondisi di lokasi.

Fitur	Apa Artinya	Manfaat Proyek
Desain Tanpa Alat	Tidak ada alur kerja perakitan alat crimp standar	Mempercepat penghentian lapangan dan mengurangi ketergantungan alat
Struktur UTP CAT6A	Format colokan CAT6A RJ45 tanpa pelindung	Cocok untuk instalasi tembaga UTP yang memerlukan pemosisian kinerja CAT6A
Dukungan Kabel Padat dan Terdampar	Cocok dengan kedua konstruksi konduktor	Meningkatkan fleksibilitas lapangan di berbagai jenis kabel
Kompatibilitas 22/23/24AWG	Mendukung ukuran konduktor LAN umum	Mengurangi kompleksitas peralihan model dalam pembelian
Dukungan Pengkabelan T568A / T568B	Urutan pengkabelan ditunjukkan langsung di lembar produk	Menjadikan penghentian lapangan lebih intuitif dan dapat diulang
Tata Letak Internal PCB + IDC	Kontak internal dan struktur tempat duduk kawat mendukung penyelarasan sinyal	Membantu meningkatkan konsistensi terminasi
Sesuai RoHS / REACH	Pernyataan kepatuhan disertakan	Berguna untuk pengadaan dan dokumentasi proyek
Perumahan Putih	Pilihan warna standar	Mendukung tampilan yang konsisten dalam instalasi terstruktur

■3) Spesifikasi Teknis

Parameter	Spesifikasi
Nama Produk	Steker Tanpa Alat RJ45 UTP CAT6A
Model	ZCTPU6A-B2
Nama Produk Terkait di Lembar	Steker Tanpa Alat RJ45 UTP CAT6A (ZC-G40U-C6A-B2)
Jenis	Steker tanpa alat CAT6A RJ45 tanpa pelindung
Warna	Putih
Kepatuhan	RoHS, sesuai dengan REACH
Dukungan Jenis Kabel	Padat dan terdampar
Rentang Kabel AWG	22AWG / 23AWG / 24AWG
Hubungi Resistensi	20m ohm
Resistensi Isolasi	<= 500M ohm @ 100 VDC
Tahan Tegangan	DC1000V AC700V RMS 60HZ, 1 MENIT
Tautan Permanen	Tautan permanen CAT6A: sesuai dengan ANSI/TIA/EIA 568B.2-10
Suhu Penyimpanan	-40° / +70°
Suhu Operasi	-10° / +60°
Bahan Plastik	komputer baru
Pin Emas	Perunggu fosfor, pelapisan emas 3u'' atau 50u''
Pin Terminal	Perunggu fosfor, pelapisan seng
RJ45 Hubungi Kehidupan	750 kali min
Kehidupan Terminal IDC	250 kali min

Pengambilan kunci

Dukungan konduktor luasadalah keuntungan praktis utama untuk lingkungan kabel medan campuran.

Struktur tanpa alatdapat meningkatkan kecepatan pemasangan jika teknisi mengikuti panduan pengkabelan dengan cermat.

Opsi kontak 3u'' atau 50u''memungkinkan penyelarasan dengan kualitas proyek atau harapan siklus hidup yang berbeda.

■4) Konstruksi / Bahan

Steker menggunakan wadah plastik PC baru yang dikombinasikan dengan elemen kontak perunggu fosfor dan struktur internal berorientasi IDC/PCB. Konfigurasi ini dirancang untuk mendukung konsistensi terminasi di lapangan sekaligus menjaga produk tetap ringkas dan cocok untuk sambungan peralatan RJ45 langsung.

Elemen Konstruksi	Spesifikasi	Arti Praktis
Bahan perumahan	komputer baru	Mendukung struktur penutup yang tahan lama untuk penggunaan lapangan
Pin emas	Perunggu fosfor, pelapisan emas 3u'' atau 50u''	Membantu menyelaraskan ekspektasi tingkat kontak dengan kebutuhan proyek
Pin terminal	Perunggu fosfor, pelapisan seng	Mendukung struktur terminasi konduktor internal
Siklus hidup antarmuka RJ45	Minimal 750 kali	Berguna untuk perencanaan masa pakai di lingkungan yang sering di-patch ulang
Siklus hidup penghentian IDC	Minimal 250 kali	Relevan dengan toleransi reterminasi dan pemeliharaan layanan

Aturan praktis

Untuk colokan tanpa alat yang dipasang di lapangan, keakuratan tempat duduk konduktor lebih penting daripada kecepatan saja. Pemasang harus mencocokkan urutan pengkabelan yang benar dan menekan sepenuhnya wadahnya hingga kabel memasuki pengejaran pin IDC.

■5) Aplikasi

ZCTPU6A-B2 cocok untuk terminasi RJ45 lapangan di mana teknisi perlu memasang konektor langsung di lokasi, terutama di lingkungan LAN dan telekomunikasi tembaga terstruktur yang menggunakan arsitektur colokan tingkat CAT6A tanpa pelindung.

Skenario Aplikasi	Mengapa Steker Ini Cocok	Apa yang Harus Diverifikasi Sebelum Persetujuan
Pemutusan kabel LAN di tempat	Desain tanpa alat meningkatkan kenyamanan perakitan	Kabel AWG dan tipe konduktornya cocok
Pelayanan lapangan atau pekerjaan perbaikan	Berguna ketika teknisi memerlukan penggantian atau penghentian cepat	Urutan T568A/T568B dan kualitas penutupan yang benar
Kabel tembaga bangunan komersial	Dukungan AWG yang luas membantu melakukan standarisasi di seluruh proyek	Kabel OD dan ruang di sekitar kepala konektor
Pembelian massal OEM atau kontraktor	Pencocokan spesifikasi dukungan data teknis dan lingkungan yang jelas	Pelapisan kontak yang diperlukan dan kebutuhan kepatuhan
Koneksi jaringan langsung sisi peralatan	Lembar produk menunjukkan kompatibilitas dengan port jaringan RJ45	Pasang ruang bodi dan tekuk jarak bebas di sisi perangkat

■6) Aturan Keputusan / Jalan Pintas Insinyur

Pemilihan tercepat yang benar dimulai dengan empat pemeriksaan: apakah sistem tidak terlindungi, apakah alur kerja terminasi lapangan tanpa alat lebih disukai, apakah kabel termasuk dalam kisaran 22–24AWG, dan apakah penginstal menerima tempat duduk IDC daripada crimping standar? Jika ya, biasanya steker ini sangat pas.

Poin Keputusan	Pilih Steker Ini Kapan	Jangan Memilihnya Kapan	Arah Alternatif	Dampak Biaya / Resiko / Pemeliharaan
Strategi perisai	Proyek ini menggunakan kabel UTP dan tidak memerlukan kontinuitas konektor berpelindung	Sistem ini terlindung dan memerlukan konektor terlindung yang cocok	Gunakan konektor RJ45 berpelindung	Pencocokan yang benar menghindari grounding dan inkonsistensi EMC
Alur kerja penghentian	Proyek ini lebih memilih perakitan di lokasi tanpa alat	Tim lebih memilih alur kerja colokan alat crimp konvensional	Gunakan steker tipe crimp standar	Kecocokan alur kerja yang tepat mengurangi kesalahan instalasi
Kompatibilitas konduktor kabel	Kabel solid atau terdampar dalam 22AWG, 23AWG, atau 24AWG	Kabel berada di luar jangkauan konduktor yang dinyatakan	Pilih steker yang cocok dengan jenis kabel sebenarnya	Menghindari masalah pemasangan dan keandalan kontak
Ekspektasi kinerja	Penyelarasan tautan permanen CAT6A dapat diterima untuk aplikasi ini	Spesifikasi proyek memerlukan klaim kinerja yang berbeda atau tambahan	Verifikasi keselarasan spesifikasi sebelum memesan	Mencegah ketidakcocokan pengiriman dan penerimaan
Spesifikasi kontak	Pelapisan standar 3u'' dapat diterima atau 50u'' ditentukan lebih awal	Proyek ini memiliki ekspektasi tingkat kontak yang tidak ditentukan	Perjelas persyaratan pelapisan sebelum rilis RFQ	Mengurangi perselisihan pengadaan dan kualitas
Kesiapan pemasang	Tim dapat mengikuti urutan instalasi enam langkah dengan andal	Proyek ini lebih menyukai alur kerja yang lebih sederhana dan familiar bagi semua pemasang	Gunakan jenis konektor yang paling sesuai dengan tingkat keahlian lapangan	Pemilihan yang tepat meningkatkan konsistensi dan menurunkan pengerjaan ulang

Aturan praktis

Pilih model ini ketika proyek menggunakan kabel UTP, rentang konduktornya adalah 22–24AWG, dan teknisi lapangan mendapat manfaat dari konektor model IDC tanpa alat dibandingkan konektor crimp konvensional.

■7) Panduan Seleksi

Pemilihan yang benar harus mengevaluasi jenis konduktor, kompatibilitas AWG, persyaratan pelindung, alur kerja lapangan, dan siklus hidup yang diharapkan. Hal ini mencegah steker yang secara teknis dapat diterima menjadi tidak nyaman atau tidak dapat diandalkan di lingkungan pemasangan sebenarnya.

Faktor Seleksi	Pertanyaan untuk Ditanyakan	Rekomendasi
Jenis kabel	Apakah proyek menggunakan jenis kabel solid, stranded, atau mixed?	Gunakan model ini ketika situs memerlukan satu plug yang mendukung keduanya
Ukuran konduktor	Apakah kabel tetap berada dalam kisaran 22AWG, 23AWG, atau 24AWG?	Verifikasi spesifikasi kabel sebelum pembelian massal
Persyaratan perisai	Apakah sistem pengkabelan terstruktur UTP atau terlindung?	Pilih ini hanya jika desain tanpa pelindung sejajar dengan keseluruhan sistem
Alur kerja instalasi	Apakah proyek akan mendapat manfaat lebih besar dari perakitan tanpa alat dibandingkan dengan crimping standar?	Gunakan tanpa alat ketika kecepatan lapangan dan kemampuan pengulangan penting
Persyaratan kontak	Apakah standar 3u'' cukup, atau 50u'' lebih disukai?	Kunci persyaratan pelapisan sebelum rilis pesanan
Harapan pemeliharaan	Seberapa sering steker akan ditambal atau dihentikan kembali?	Periksa data kehidupan RJ45 dan IDC terhadap ekspektasi layanan

Dimensi	Nilai	Mengapa Itu Penting
Panjang keseluruhan	47,40 mm	Berguna untuk perencanaan izin di sisi perangkat
Referensi lebar depan	14,4mm	Relevan dengan kesadaran ruang penghubung
Referensi ketinggian depan	11,60mm	Membantu menilai kesesuaian di port peralatan yang ketat
Referensi diameter entri kabel	Ø13.97 / Ø8.50 ditampilkan	Berguna untuk memahami geometri pelepas regangan dan pemasukan kabel

■8) Panduan Instalasi

Lembar produk mencakup instruksi manual enam langkah. Hal ini berguna bagi tim lapangan karena konsistensi instalasi berdampak langsung pada keandalan terminasi dan hasil pengujian.

Melangkah	Tindakan	Fokus Pemasang
1	Lepaskan jaket kabel dengan alat sekitar 2 cm	Hindari merusak isolasi konduktor
2	Masukkan kabel ke IDC sesuai terminal T568	Ikuti urutan T568A atau T568B yang benar
3	Potong kabel tambahan	Jaga agar penghentian tetap rapi dan terkendali
4	Untuk memasukkan IDC ke PCB	Pastikan rakitan terpasang dengan benar
5	Tekan kedua sisi wadah plastik hingga kabel masuk ke dalam pengejar pin IDC	Pastikan penutupan penuh dan tempat duduk kawat
6	Produk jadi	Periksa sebelum pengujian atau penerapan

■9) Pertanyaan Umum

1. Apa keuntungan utama dari steker tanpa alat ini?

Keuntungan utamanya adalah penghentian lapangan yang lebih cepat tanpa alur kerja alat crimp standar, namun tetap mendukung pemosisian aplikasi tanpa pelindung CAT6A.

2. Jenis kabel apa yang cocok?

Dinyatakan cocok dengan kabel solid dan stranded dalam ukuran 22AWG, 23AWG, dan 24AWG.

3. Apakah steker ini berpelindung atau tidak?

Ini adalah colokan tanpa alat CAT6A RJ45 tanpa pelindung, sehingga harus disesuaikan dengan desain sistem UTP.

4. Dapatkah pelapisan kontak disesuaikan?

Ya. Pin emas ditentukan sebagai opsi 3u'' atau 50u''.

5. Urutan pengkabelan apa yang harus diikuti oleh pemasang?

Lembar produk menunjukkan panduan pengaturan pin T568A dan T568B, dan langkah pemasangan menginstruksikan pengguna untuk menempatkan konduktor ke dalam IDC sesuai dengan terminal T568.

6. Apa yang harus dikonfirmasi pembeli sebelum pembelian massal?

Pembeli harus mengonfirmasi jangkauan kabel AWG, jenis konduktor, persyaratan pelindung, tingkat pelapisan yang diinginkan, dan apakah tim lokasi menginginkan alur kerja pemasangan tanpa alat.

■10) Kesimpulan

ZCTPU6A-B2 adalah konektor tanpa alat UTP CAT6A yang praktis untuk proyek yang menghargai terminasi lapangan yang fleksibel, kompatibilitas konduktor campuran, dan panduan pemasangan langsung. Nilainya berasal dari keseimbangan alur kerja tanpa alat, dukungan jangkauan AWG, data kelistrikan, dan opsi penyesuaian kontak.

Untuk hasil terbaik, cocokkan dengan arsitektur pemasangan kabel tanpa pelindung yang jelas, verifikasi kisaran ukuran kabel sebelum memesan, dan pastikan tim lapangan mengikuti langkah pemasangan kabel dan penutupan dengan hati-hati. Ketika kondisi tersebut terpenuhi, maka ini menjadi pilihan yang kuat untuk penghentian ladang tembaga yang efisien.

Butuh bantuan untuk mengonfirmasi konektor tanpa alat yang tepat untuk proyek Anda?

Kirimkan jenis kabel Anda, ukuran konduktor, persyaratan pelindung, preferensi pelapisan, dan kuantitas proyek. ZION dapat membantu Anda mengonfirmasi konfigurasi konektor RJ45 yang paling sesuai sebelum membeli.

Minta Lembar Data / Penawaran
Kembali ke Atas

Daftar periksa parameter yang disarankan

Persyaratan kabel padat atau terdampar
Ukuran konduktor 22AWG / 23AWG / 24AWG
Konfirmasi sistem UTP
Preferensi pelapisan 3u'' atau 50u''
Standar situs T568A / T568B
Kuantitas proyek dan alur kerja instalasi

Label:

Tempat asal:	Cina
Nama merek:	Zion communication OR OEM
Sertifikasi:	ISO, CE, RoHS, UL
Nomor model:	Steker Tanpa Alat Tekanan Gratis

Kuantitas min Order:	1.000 pcs
Kemasan rincian:	1 PC/Kantong Plastik, PCS/Karton
Waktu pengiriman:	Biasanya 10 hari kerja
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	30.000 BUAH / Bulan
