Informasi Detail

Model:	Kabel Tembaga	Bnad:	Komunikasi Sion
Warna:	Hitam, Abu-abu	Kapasitas Pemuatan:	60kg

Deskripsi Produk

Panel Patch Tembaga / Panel Kosong / Pilihan Insinyur

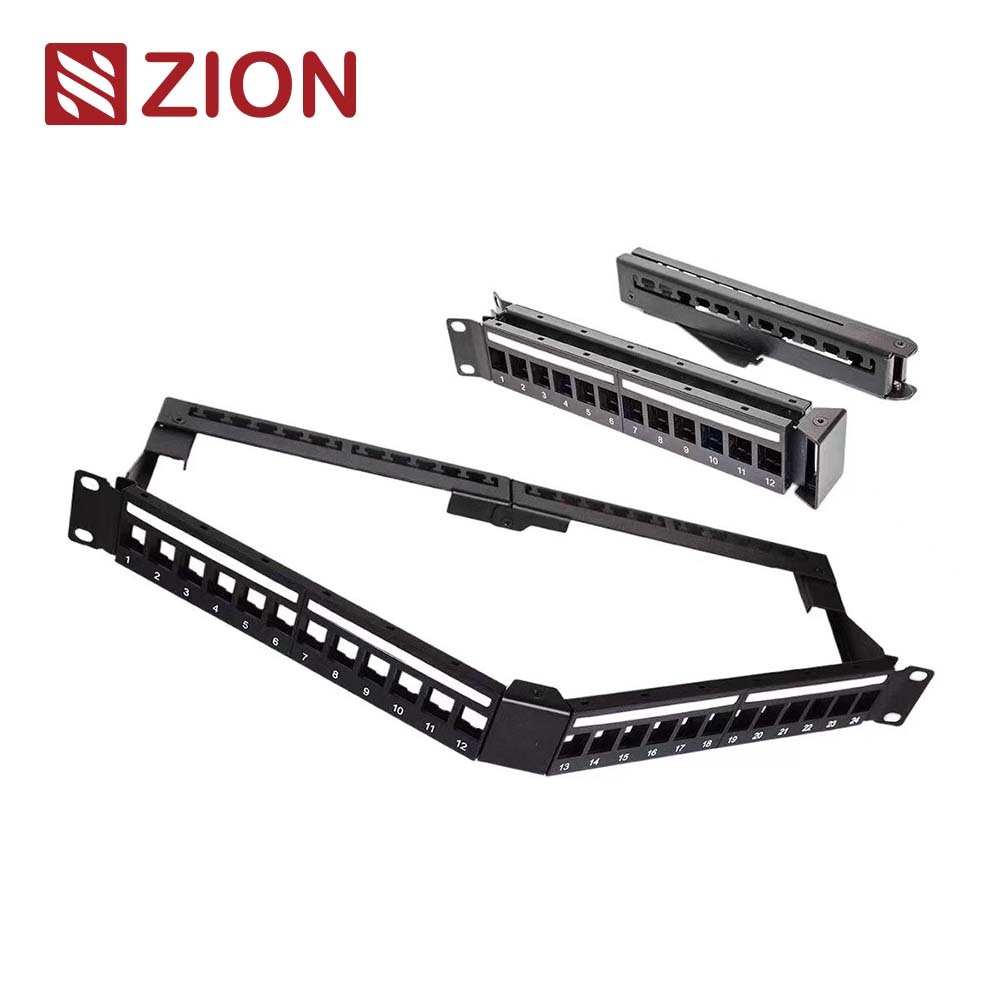

1U 24 Port Unshielded Folding Blank Patch Panel

ZCBFPPU-1U24-B1 adalah 19 inci 1U 24 port unshielded blank patch panel yang dirancang untuk keystone berbasis kabel terstruktur,menggabungkan fleksibilitas modular snap-in dengan manajemen kabel lipat terintegrasi untuk penyebaran rak yang terorganisir.

Insinyur Kabel Terstruktur
Sistem Integrator
Kontraktor Telekomunikasi
Tim Pengadaan TI
Pembeli OEM
Pembuat Rak

Panduan Cepat

1U 24-port blank patch panel untuk sistem tembaga berbasis keystone yang tidak dilindungi.
Manajemen kabel lipat terintegrasi membantu mengatur rute kabel belakang di dalam rak.
Lebih baik dipilih ketika proyek membutuhkan pilihan keystone yang fleksibel daripada port tetap yang dimuat.

Permintaan Data Sheet / Sampel
Lihat Peraturan Keputusan

Isi

Gambaran umum
Fitur Utama
Spesifikasi Teknis
Konstruksi / Bahan
Aplikasi
Peraturan Keputusan / Jalan Pintas Insinyur
Panduan Pemilihan
Kemasan / Logistik
FAQ
Kesimpulan

Modul Gambar yang Diasuransikan

Tambahkan tampilan depan, tampilan manajemen kabel lipat, pemasangan keystone dekat, dan gambar aplikasi rak di sini.

Modul Video yang Dilarang

Cocok untuk keystone snap-in demo, rak instalasi panduan, kabel manajemen penjelasan, atau pabrik gambaran.

■1) Gambaran umum

1U 24 Ports Unshielded Folding Blank Patch Panel adalah platform panel patch tembaga modular yang dimaksudkan untuk proyek yang lebih memilih konfigurasi berbasis keystone daripada port bermuatan tetap.Ini menyediakan format rak 1U standar 19 inci dengan 24 posisi modul kosong dan struktur manajemen kabel belakang yang dapat dilipat.

Dari sudut pandang teknik, nilai utama panel ini adalah fleksibilitas. Karena disediakan tanpa jack keystone, tim proyek dapat menentukan konfigurasi port akhir secara terpisah.Dari perspektif pengadaan, ini menyederhanakan standar rak membangun sementara memungkinkan pilihan modul untuk bervariasi menurut jenis proyek.

Realitas lapangan

Panel patch kosong sering dipilih untuk menjaga pilihan modul fleksibel,tetapi keuntungan proyek yang sebenarnya berasal dari lebih mudah SKU standardisasi dan kemampuan untuk mencocokkan jenis keystone untuk persyaratan jaringan yang tepat kemudian.

■2) Fitur Utama

Panel patch ini dirancang untuk proyek kabel tembaga modular yang membutuhkan solusi tanpa pelindung, berbasis keystone, rack-mount dengan organisasi kabel yang lebih bersih di bagian belakang.

Fitur	Apa Maknanya	Manfaat Proyek
Layout 1U 24-Port	Format rak-mount standar 19 inci dengan 24 posisi modul	Sesuai dengan infrastruktur rak umum dan mendukung kepadatan patch standar
Struktur panel patch kosong	Dikirim tanpa jack keystone	Memungkinkan pembeli mendefinisikan pilihan modul akhir secara terpisah
Manajemen Kabel Lipat	Struktur manajemen belakang lipat terintegrasi	Meningkatkan disiplin kabel belakang dan kebersihan rak
Cat5e / Cat6 / Cat6A Kesesuaian	Dapat dicocokkan dengan jenis keystone yang sesuai	Mendukung penggunaan kembali proyek yang lebih luas di seluruh kategori tembaga
Struktur Modul Snap-In	Mudah untuk menginstal dan melepaskan modul	Pengumpulan kecepatan dan penggantian selanjutnya
Desain yang Mudah Diidentifikasi	Label dan tanda tertanam untuk identifikasi dan manajemen jaringan	Mendukung administrasi yang lebih bersih di rak kabel terstruktur
Dukungan Stopping Blank Dustproof	Pelabuhan modul yang tidak digunakan dapat diisi dengan potongan anti debu kosong	Meningkatkan penampilan dan menjaga posisi cadangan rapi
Bahan SPCC	Bahan baja yang digulung dingin yang dicatat sebagai SPCC	Mendukung konstruksi tubuh rack-mount stabil

■3) Spesifikasi Teknis

Parameter	Spesifikasi
Nama produk	1U 24 Port Unshielded Folding Blank Patch Panel
SKU	ZCBFPPU-1U24-B1
Standar pemasangan	19 inci
Ketinggian rak	1U
Jumlah Pelabuhan	24 pelabuhan
Jenis Perisai	Tidak terlindung
Jenis Modul	Setelan untuk dipasang dengan jack keystone
Pengiriman Modul	Tanpa jack keystone / tidak termasuk modul dalam kemasan
Manajemen Kabel	Dengan pengelolaan kabel lipat
Kategori yang Kompatibel	Setelan untuk jenis Cat5e / 6 / 6A
Warna panel	Bagian depan hitam dengan tongkat pendukung perak
Bahan	SPCC
Kompatibilitas Jack	Kompatibel dengan 24 pcs tak tertutup keystone jack
Opsi port yang tidak digunakan	Dilengkapi penghentian bebas debu
Metode Pemasangan Modul	Struktur snap-in, mudah untuk menginstal dan melepaskan modul

Kunci untuk mengambil

Struktur modular kosongadalah alasan utama untuk memilih model ini atas panel tambalan dimuat.

Manajemen kabel lipatadalah keuntungan praktis untuk organisasi rak belakang yang lebih bersih.

Kompatibilitas Cat5e/6/6Amemberi panel potensi penggunaan kembali yang lebih luas di berbagai proyek tembaga berbasis keystone.

■4) Konstruksi / Bahan

Panel ini menggunakan bodi logam SPCC dengan wajah depan hitam dan batang pendukung perak.sementara bagian belakang lipat membantu menjaga kabel routing dikendalikan setelah instalasi.

Unsur Konstruksi	Spesifikasi	Makna Praktis
Badan panel	SPCC	Mendukung konstruksi rak yang stabil
Penampilan depan	Bagian depan hitam dengan tongkat pendukung perak	Memberikan struktur visual yang jelas di rak
Arsitektur Pelabuhan	24 posisi modul kosong	Memungkinkan installer mendefinisikan pilihan keystone akhir
Gaya pemasangan modul	Struktur snap-in	Membuat pemasangan dan penggantian lebih mudah
Organisasi kabel	Manajemen kabel lipat	Meningkatkan pengikat kabel belakang dan kebersihan rak
Penutup port yang tidak digunakan	Blank tahan debu berhenti dapat digunakan	Menjaga posisi cadangan secara visual bersih dan dikendalikan

Aturan praktis

Pilih panel patch kosong ketika proyek Anda ingin kebebasan untuk mendefinisikan jenis jack yang tepat nanti.Pilih panel dimuat ketika konfigurasi modul sudah tetap dan waktu perakitan harus diminimalkan lebih lanjut.

■5) Aplikasi

Panel patch ini paling cocok untuk proyek tembaga terstruktur yang lebih memilih arsitektur modul keystone,terutama di mana kategori tembaga yang berbeda atau alur kerja instalasi bertahap membuat panel kosong lebih praktis daripada alternatif pra-diisi.

Skenario Aplikasi	Mengapa Panel Ini Cocok	Apa yang Harus Diperiksa Sebelum Disetujui
Bangunan rak berbasis keystone	Struktur kosong mendukung pilihan jack yang fleksibel	Jenis dan jumlah jack yang tepat per proyek
Instalasi LAN komersial	Mendukung Cat5e / 6 / 6A penyebaran modular	Kategori jaringan dan rencana peningkatan masa depan
Pengadaan proyek bertahap	Panel dapat dipesan secara terpisah dari modul	Alur kerja perakitan dan rencana sumber modul
Peningkatan organisasi rak	Pengelolaan kabel lipat membantu meningkatkan urutan kabel belakang	Ruang kosong kabel belakang di dalam lemari
OEM / lini produk standar	Mendukung platform panel patch standar dengan modul spesifik proyek	Merek, aksesoris, dan pengemasan harapan

■6) Peraturan Keputusan / Jalan Pintas Insinyur

Pilihan yang paling cepat dimulai dengan tiga pertanyaan: apakah proyek ingin fleksibilitas kunci, apakah sistem tidak tertutup, dan apakah organisasi kabel terintegrasi berguna di rak?panel ini biasanya sangat cocok.

Titik Keputusan	Pilih panel ini saat	Jangan Memilih Saat	Arah Alternatif	Biaya / Risiko / Dampak Pemeliharaan
Fleksibilitas modul	Proyek ini ingin memilih keystone jack secara terpisah	Tipe modul sudah ditetapkan dan port pra-diisi lebih disukai	Gunakan panel patch yang dimuat	Pilihan yang tepat menghindari membayar untuk konfigurasi pra-diisi yang tidak digunakan
Strategi perlindungan	Proyek ini menggunakan jack keystone yang tidak tertutup	Sistem membutuhkan kontinuitas modul terlindung	Gunakan panel terlindung yang cocok dengan desain sistem	Pencocokan perisai yang benar mengurangi kinerja dan risiko ketidakcocokan grounding
Organisasi rak	Manajemen kabel belakang berguna untuk tata letak rak	Lemari tidak mendapat manfaat dari struktur manajer lipat	Gunakan panel kosong yang lebih sederhana jika perlu	Manajemen terintegrasi dapat mengurangi gangguan kabel dan pekerjaan ulang
Berbagai kategori	Proyek dapat menggunakan modul keystone Cat5e, Cat6 atau Cat6A	Proyek ini membutuhkan faktor bentuk modul yang berbeda	Gunakan panel yang cocok dengan arsitektur modul yang tepat	Kesesuaian yang benar meningkatkan pas dan kecepatan perakitan
Penampilan pelabuhan yang tidak digunakan	Proyek ini ingin posisi kosong yang terlihat bersih	Pelabuhan yang tidak digunakan bukanlah masalah visual atau operasional	Gunakan penghentian anti debu kosong hanya jika diperlukan	Membantu menjaga rak yang sudah selesai lebih bersih dan lebih mudah dikelola
Aliran kerja pengadaan	Pembeli ingin panel dan modul yang berasal secara terpisah	Satu BOM penuh yang dimuat lebih disukai	Gunakan perakitan pra-diisi	Perataan yang lebih baik mengurangi kebingungan sumber

Aturan praktis

Pilih model ini ketika proyek tidak tertutup, membutuhkan 24 posisi keystone dalam 1U, dan manfaat dari manajemen kabel lipat terintegrasi ditambah pilihan keystone terpisah.

■7) Panduan Pemilihan

Pemilihan yang benar harus mengevaluasi fleksibilitas jenis jack, strategi pelindung, kebutuhan manajemen kabel belakang, dan perencanaan logistik.Itu membantu menghindari memesan struktur panel yang tidak sesuai dengan metode perakitan yang sebenarnya di situs.

Faktor Pemilihan	Pertanyaan untuk Ditanyakan	Rekomendasi
Arsitektur Keystone	Apakah proyek ingin pilihan modul keystone?	Gunakan panel ini ketika pilihan jack harus tetap fleksibel
Dukungan Kategori	Apakah proyek akan menggunakan Cat5e, Cat6 atau Cat6A keystones?	Konfirmasi pemilihan modul sebelum perakitan massal
Perisai	Apakah sistem kabel tidak dilindungi?	Pilih ini ketika desain sistem tak dilindungi benar
Organisasi kabel	Apakah manajemen kabel belakang akan meningkatkan pemeliharaan rak?	Gunakan pengelola lipatan di mana kebersihan rak penting
Posisi cadangan	Apakah semua 24 pelabuhan akan dipenuhi segera?	Rencanakan penghentian anti debu kosong untuk posisi yang tidak digunakan
Perencanaan Pengadaan	Berapa banyak panel dan jack yang harus dikemas dan dikirim secara terpisah?	Menggunakan data karton untuk perencanaan gudang dan kargo

Dimensi	Nilai	Mengapa Hal Ini Penting
Referensi lebar rak	Standar 19 inci / 482,6 mm ditunjukkan pada gambar	Mengkonfirmasi kompatibilitas common rack
Referensi kedalaman	250 mm yang ditunjukkan pada gambar samping	Berguna untuk perencanaan ruang kabel belakang
Referensi ketinggian	1U / sekitar 44,5 mm tinggi depan yang ditunjukkan oleh gaya gambar	Mendukung perencanaan ruang rak
Jangkauan pengelola lipat	Ditampilkan sebagai struktur lipat belakang terintegrasi	Penting untuk pembalut kabel dan pembersihan lemari

■8) Kemasan / Logistik

Data kemasan sangat berguna bagi pembeli proyek yang memesan panel kosong dalam volume, karena jumlah panel, jumlah kunci, dan penanganan aksesori sering direncanakan secara terpisah.

Barang kemasan	Spesifikasi	Arti Pengadaan
Jumlah kotak dalam	1 pc / kotak dalam	Pengolahan dan penghitungan unit tunggal yang sederhana
Jumlah karton	20 pcs / karton	Mendukung perencanaan kuantitas proyek dan kargo
Ukuran kotak dalam	51 × 10 × 5,5 cm	Berguna untuk penyimpanan gudang dan perencanaan kurir
Ukuran karton	53 × 42,5 × 30,5 cm	Membantu perkiraan volume kargo
Aksesoris yang ditampilkan	M6 sekrup dan kacang, ikatan kabel	Meningkatkan visibilitas kesiapan instalasi

■9) FAQ

1Apakah ini panel tambalan yang dimuat atau panel tambalan kosong?

Ini adalah panel patch kosong yang disediakan tanpa jack keystone.

2Modul apa yang dirancang untuk bekerja dengan?

Ini dirancang untuk dipasang dengan jack keystone yang tidak terlindung dan dinyatakan sesuai dengan jenis Cat5e, Cat6 dan Cat6A.

3Apa keuntungan utama dari struktur manajemen kabel lipat?

Hal ini membantu mengatur rute kabel belakang dan dapat meningkatkan kebersihan rak dan kenyamanan pemeliharaan.

4Dapatkah posisi modul yang tidak digunakan ditutup?

Ya. lembar menyatakan bahwa tidak dipasang modul port dapat menggunakan kosong debu tahan berhenti untuk tampilan yang lebih bersih.

5Apa yang harus dikonfirmasi pembeli sebelum memesan?

Pembeli harus mengkonfirmasi jenis batu kunci yang diperlukan, strategi pelindung, tingkat kategori, rencana ruang rak, dan apakah proyek tersebut mendapat manfaat dari manajer kabel lipat terintegrasi.

6Berapa jumlah kemasan yang harus direncanakan oleh pengadaan?

Produk ini dikemas 1 buah per kotak dalam dan 20 buah per karton.

■10) Kesimpulan

ZCBFPPU-1U24-B1 adalah panel patch kosong lipat 1U 24 port yang praktis untuk penyebaran tembaga terstruktur yang menginginkan fleksibilitas modul dan organisasi kabel belakang yang lebih bersih.Harganya berasal dari snap-in arsitektur kosong, fleksibilitas kategori, dan manajemen kabel lipat terintegrasi daripada dari format port terisi tetap.

Untuk hasil proyek yang terbaik, cocokkan dengan strategi kunci yang tidak tertutup yang jelas, konfirmasi kategori jack yang tepat sebelum perakitan, dan gunakan data pengemasan untuk perencanaan logistik yang lebih akurat.Ketika poin-poin itu jelas, menjadi platform patching yang efisien dan fleksibel untuk sistem rak tembaga.

Butuh bantuan mengkonfirmasi konfigurasi panel patch kosong yang benar?

Kirimkan jenis keystone Anda, tingkat kategori, persyaratan pelindung, jumlah proyek, dan rencana tata letak rak.

Permintaan lembar data / penawaran
Kembali ke Atas

Daftar periksa parameter yang disarankan

Cat5e / Cat6 / Cat6A pilihan keystone
Konfirmasi sistem tak terlindung
Kebutuhan untuk pengelolaan kabel lipat
Persyaratan penghentian tahan debu kosong
Jumlah proyek dan perencanaan karton
Tata letak rak dan preferensi organisasi kabel

Label:

Tempat asal:	Cina
Nama merek:	Zion communication OR OEM
Sertifikasi:	ISO, CE, RoHS, UL
Nomor model:	Panel Tambalan Tembaga

Kuantitas min Order:	1.000 pcs
Kemasan rincian:	1 PC/Kantong Plastik, PCS/Karton
Waktu pengiriman:	Biasanya 10 hari kerja
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	30.000 BUAH / Bulan
