Informasi Detail

Model:	Kabel Tembaga	Bnad:	Komunikasi Sion
Warna:	Hitam, Abu-abu	Kapasitas Pemuatan:	60kg

Deskripsi Produk

Panel Patch Tembaga / Panel Kosong / Seleksi Insinyur

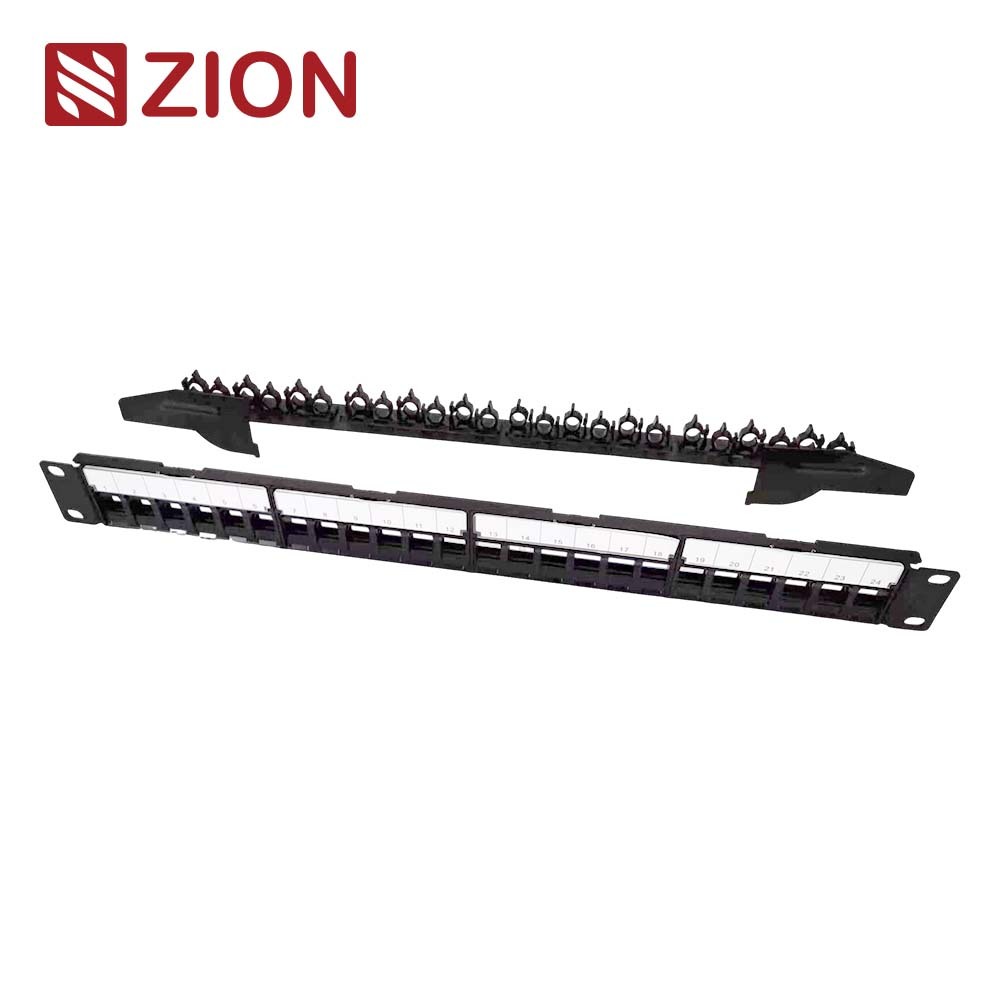

Panel Patch Kosong Terlindung 1U 24 Port Dengan Manajer Kabel Lipat

ZCBFPPU-1U24-B2 adalah panel patch kosong berpelindung 1U 24-port berukuran 19 inci yang dirancang untuk pemasangan kabel terstruktur berbasis keystone, menggabungkan fleksibilitas port modular dengan manajemen kabel belakang lipat untuk penempatan rak yang lebih bersih dan pengorganisasian kabel yang lebih mudah.

Insinyur Kabel Terstruktur
Integrator Sistem
Kontraktor Telekomunikasi
Tim Pengadaan TI
Pembeli OEM
Pembuat Rak

Bawa Pulang Cepat

Panel patch kosong berpelindung 24-port 1U untuk sistem tembaga berbasis keystone.
Manajer kabel lipat membantu meningkatkan disiplin kabel belakang di rak.
Paling baik digunakan ketika proyek menginginkan fleksibilitas keystone modular daripada port yang dimuat tetap.

Minta Lembar Data / Contoh
Lihat Aturan Keputusan

Isi

Ringkasan
Fitur Utama
Spesifikasi Teknis
Konstruksi / Bahan
Aplikasi
Aturan Keputusan / Jalan Pintas Insinyur
Panduan Seleksi
Pengepakan / Logistik
Pertanyaan Umum
Kesimpulan

Modul Gambar Cadangan

Tambahkan tampilan depan, tampilan pengelola kabel lipat, close-up pemasangan keystone, dan gambar aplikasi rak di sini.

Modul Video Cadangan

Cocok untuk demo snap-in keystone, panduan pemasangan rak, penjelasan manajemen kabel, atau tinjauan pabrik.

■1) Ikhtisar

Panel Patch Kosong Terlindung 1U 24 Port Dengan Manajer Kabel Lipat adalah platform panel patch tembaga modular untuk proyek pemasangan kabel terstruktur yang menginginkan konfigurasi berbasis keystone daripada port beban tetap. Ini menyediakan format rak 1U standar 19 inci, 24 posisi modul kosong, dan struktur manajemen kabel belakang yang dapat dilipat.

Untuk tim teknik, nilai utamanya adalah fleksibilitas modular ditambah pengaturan rak yang lebih rapi. Bagi tim pengadaan, hal ini memungkinkan pengadaan panel dan keystone tetap terpisah, sehingga dapat menyederhanakan standardisasi di seluruh proyek dengan persyaratan jack yang berbeda.

Realitas lapangan

Panel patch kosong sering kali dipilih agar pilihan modul tetap terbuka, namun keuntungan yang lebih besar adalah panel tersebut memungkinkan pengadaan menstandarkan platform panel sementara tim teknis menyelesaikan jenis keystone berpelindung yang tepat nantinya.

■2) Fitur Utama

Panel patch ini dirancang untuk proyek pemasangan kabel tembaga modular yang memerlukan platform panel kosong berpelindung dengan perutean kabel belakang yang terorganisir dan pemasangan keystone snap-in yang mudah.

Fitur	Apa Artinya	Manfaat Proyek
Tata Letak 1U 24-Port	Format rak standar 19 inci dengan 24 posisi modul	Mendukung perencanaan rak umum dan kepadatan patch standar
Struktur Kosong Terlindung	Dikirim tanpa jack keystone	Menjaga pemilihan modul tetap fleksibel untuk kebutuhan spesifik proyek
Manajer Kabel Lipat	Struktur organisasi belakang lipat terintegrasi	Meningkatkan kerapian perutean kabel belakang
Kesesuaian Cat5e / Cat6 / Cat6A	Dapat dicocokkan dengan jenis keystone yang sesuai	Mendukung penggunaan kembali di seluruh perencanaan kategori tembaga yang lebih luas
Struktur Modul Snap-In	Modul yang mudah dipasang dan dibongkar	Menyederhanakan perakitan dan penggantian selanjutnya
Desain Ramah Identifikasi	Label dan tanda hias untuk identifikasi dan manajemen jaringan	Mendukung administrasi yang lebih bersih di dalam rak
Dukungan Penghentian Tahan Debu Kosong	Port modul yang tidak terpakai dapat ditutup dengan potongan kosong	Menjaga posisi cadangan tetap rapi dan bersih secara visual
Materi SPCC	Badan baja canai dingin	Menyediakan konstruksi pemasangan rak yang stabil

■3) Spesifikasi Teknis

Parameter	Spesifikasi
Nama Produk	Panel Patch Kosong Terlindung 1U 24 Port Dengan Manajer Kabel Lipat
SKU	ZCBFPPU-1U24-B2
Standar Pemasangan	19 inci
Tinggi Rak	1U
Jumlah Pelabuhan	24 port
Tipe Panel	Panel tambalan kosong
Tipe Modul	Cocok untuk dipasang dengan jack keystone
Pengiriman Modul	Tanpa keystone jack / tidak termasuk modul dalam kemasannya
Manajemen Kabel	Dengan manajemen kabel lipat
Kategori yang Kompatibel	Cocok untuk tipe Cat5e / 6 / 6A
Warna Panel	Bagian depan berwarna hitam dengan bilah penyangga berwarna perak
Bahan	SPCC
Kompatibilitas Jack	Kompatibel dengan 24 buah jack keystone
Opsi Port yang Tidak Digunakan	Penghentian tahan debu kosong didukung
Metode Instalasi Modul	Struktur snap-in, modul mudah dipasang dan dibongkar

Pengambilan kunci

Struktur modular kosongadalah alasan utama untuk memilih model ini dibandingkan panel patch yang dimuat.

Manajer kabel lipatadalah keuntungan praktis untuk perutean kabel belakang yang lebih rapi.

Kesesuaian Cat5e/6/6Amemberi panel potensi penggunaan kembali yang lebih luas di berbagai proyek keystone terlindung.

■4) Konstruksi / Bahan

Panelnya menggunakan bodi logam SPCC dengan muka depan berwarna hitam dan batang penyangga berwarna perak. Struktur snap-in port kosongnya dirancang untuk perakitan keystone modular, sedangkan bagian belakang yang dapat dilipat membantu menjaga perutean kabel lebih terkontrol setelah pemasangan rak.

Elemen Konstruksi	Spesifikasi	Arti Praktis
Badan panel	SPCC	Mendukung konstruksi pemasangan rak yang stabil
Penampilan depan	Bagian depan berwarna hitam dengan bilah penyangga berwarna perak	Memberikan tampilan terstruktur yang jelas di rak
Arsitektur pelabuhan	24 posisi modul kosong	Memungkinkan proyek menentukan pemilihan keystone akhir secara terpisah
Gaya pemasangan modul	Struktur snap-in	Membuat pemasangan dan penggantian lebih mudah
Organisasi kabel	Manajemen kabel lipat	Meningkatkan tatanan kabel belakang dan pemeliharaan
Selesai port yang tidak digunakan	Penghentian kosong tahan debu dapat digunakan	Menjaga posisi cadangan tetap bersih dan terkendali secara visual

Aturan praktis

Pilih panel patch kosong ketika proyek menginginkan kebebasan untuk menentukan jenis jack yang tepat nanti. Pilih panel yang dimuat ketika jenis modul sudah tetap dan kecepatan perakitan lebih penting daripada fleksibilitas modular.

■5) Aplikasi

Panel patch ini paling cocok untuk proyek tembaga terstruktur yang lebih menyukai arsitektur keystone modular, terutama jika tingkat kategori berbeda atau alur kerja perakitan bertahap menjadikan panel kosong lebih praktis daripada alternatif yang dimuat sebelumnya.

Skenario Aplikasi	Mengapa Panel Ini Cocok	Apa yang Harus Diverifikasi Sebelum Persetujuan
Pembuatan rak berbasis batu kunci terlindung	Struktur kosong mendukung pemilihan jack yang fleksibel	Jenis dan kuantitas batu kunci yang tepat
Instalasi LAN komersial	Mendukung penerapan modular Cat5e / 6 / 6A	Tingkat kategori dan rencana peningkatan di masa mendatang
Proyek pengadaan bertahap	Panel dapat dipesan secara terpisah dari modul	Alur kerja perakitan dan rencana sumber modul
Peningkatan organisasi rak	Manajer lipat membantu memperbaiki tatanan kabel belakang	Jarak bebas kabinet belakang dan rute kabel
Platform produk OEM / standar	Mendukung platform panel berulang dengan modul khusus proyek	Harapan branding, aksesori, dan pengepakan

■6) Aturan Keputusan / Jalan Pintas Insinyur

Pilihan tercepat yang tepat dimulai dengan tiga pertanyaan: apakah proyek menginginkan fleksibilitas keystone, apakah diperlukan arsitektur panel berpelindung, dan apakah organisasi kabel terintegrasi berguna dalam rak? Jika ya, panel ini biasanya sangat pas.

Poin Keputusan	Pilih Panel Ini Kapan	Jangan Memilihnya Kapan	Arah Alternatif	Dampak Biaya / Resiko / Pemeliharaan
Fleksibilitas modul	Proyek ini ingin memilih jack keystone secara terpisah	Jenis modul tetap dan port yang dimuat sebelumnya lebih disukai	Gunakan panel patch yang dimuat	Pilihan yang tepat menghindari pembayaran untuk konfigurasi tetap yang tidak digunakan
Strategi perisai	Proyek ini memerlukan platform panel kosong terlindung	Sistem sepenuhnya tidak terlindung dan tidak memerlukan logika panel terlindung	Gunakan panel kosong tanpa pelindung	Pencocokan pelindung yang benar mengurangi ketidakkonsistenan desain
Organisasi rak	Manajemen kabel belakang membantu tata letak rak	Kabinet tidak mendapat manfaat dari struktur manajemen lipat	Gunakan panel kosong yang lebih sederhana jika diperlukan	Manajemen terpadu dapat mengurangi gangguan dan pengerjaan ulang kabel
Rentang kategori	Proyek ini mungkin menggunakan modul keystone Cat5e, Cat6, atau Cat6A	Proyek ini memerlukan faktor bentuk modul yang berbeda	Gunakan panel yang cocok dengan arsitektur modul yang tepat	Kecocokan yang tepat meningkatkan kesesuaian dan kecepatan perakitan
Tampilan port yang tidak digunakan	Proyek ini menginginkan posisi cadangan yang tampak bersih	Port yang tidak digunakan bukan merupakan masalah visual atau operasional	Gunakan penghentian kosong tahan debu hanya jika diperlukan	Membantu menjaga rak jadi lebih bersih dan mudah dikelola
Alur kerja pengadaan	Pembeli menginginkan panel dan modul bersumber secara terpisah	Lebih disukai satu BOM yang dimuat lengkap	Gunakan rakitan yang sudah dimuat sebelumnya	Penyelarasan yang lebih baik mengurangi kebingungan sumber

Aturan praktis

Pilih model ini ketika proyek memerlukan 24 posisi keystone berpelindung dalam 1U, mendapat manfaat dari manajemen kabel lipat terintegrasi, dan menginginkan kebebasan untuk mencari modul secara terpisah.

■7) Panduan Seleksi

Pemilihan yang tepat harus mengevaluasi fleksibilitas tipe dongkrak, strategi pelindung, kebutuhan manajemen kabel belakang, dan perencanaan logistik. Hal ini membantu menghindari pemesanan struktur panel yang tidak sesuai dengan metode perakitan rak sebenarnya.

Faktor Seleksi	Pertanyaan untuk Ditanyakan	Rekomendasi
Arsitektur batu kunci	Apakah proyek menginginkan pilihan keystone modular?	Gunakan panel ini ketika pilihan jack harus tetap fleksibel
Dukungan kategori	Apakah proyek akan menggunakan keystone Cat5e, Cat6, atau Cat6A?	Konfirmasikan pilihan modul sebelum perakitan massal
Perisai	Apakah platform panel terlindung diperlukan untuk sistem?	Pilih ini ketika arsitektur terlindung sudah benar
Organisasi kabel	Akankah manajemen kabel belakang meningkatkan pemeliharaan rak?	Gunakan pengatur lipat jika kerapian rak penting
Posisi cadangan	Apakah 24 port tersebut akan segera terisi?	Rencanakan penghentian kosong tahan debu untuk posisi yang tidak digunakan
Perencanaan pengadaan	Berapa banyak panel dan dongkrak yang harus dikemas dan dikirim secara terpisah?	Gunakan data karton untuk perencanaan gudang dan pengangkutan

Dimensi	Nilai	Mengapa Itu Penting
Referensi lebar rak	Standar 19 inci / sekitar 482,6 mm ditunjukkan pada gambar	Mengonfirmasi kompatibilitas rak umum
Referensi kedalaman	82,54 mm ditunjukkan pada gambar samping	Berguna untuk perencanaan ruang kabel belakang
Referensi tinggi badan	44,50 mm ditunjukkan pada gambar	Mendukung perencanaan ruang rak
Rentang manajer lipat	Tampil sebagai struktur lipat belakang yang terintegrasi	Penting untuk pembalut kabel dan pembersihan kabinet

■8) Pengepakan / Logistik

Data pengepakan penting bagi pembeli yang memesan panel kosong dalam volume proyek, karena jumlah panel, jumlah batu kunci, dan penanganan aksesori sering kali direncanakan secara terpisah.

Barang Pengepakan	Spesifikasi	Arti Pengadaan
Kuantitas kotak dalam	1 buah/kotak bagian dalam	Penanganan dan penghitungan satu unit sederhana
Kuantitas karton	20 buah/karton	Mendukung perencanaan kuantitas proyek dan pengiriman
Ukuran kotak bagian dalam	51 × 10 × 5,5 cm	Berguna untuk penyimpanan gudang dan perencanaan kurir
Ukuran karton	53 × 42,5 × 30,5 cm	Membantu estimasi volume angkutan
Aksesori ditampilkan	Sekrup dan mur M6, pengikat kabel	Meningkatkan visibilitas kesiapan instalasi

■9) Pertanyaan Umum

1. Apakah ini panel patch yang dimuat atau panel patch kosong?

Ini adalah panel patch kosong yang disertakan tanpa jack keystone.

2. Modul apa yang dirancang untuk digunakan?

Ini dirancang agar pas dengan jack keystone dan dinyatakan sesuai dengan tipe Cat5e, Cat6, dan Cat6A.

3. Apa keuntungan utama dari pengelola kabel lipat?

Ini membantu mengatur perutean kabel belakang dan meningkatkan kerapian rak serta kenyamanan perawatan.

4. Apakah posisi modul yang tidak terpakai dapat ditutup?

Ya. Lembar tersebut menyatakan bahwa port modul yang tidak dipasang dapat menggunakan penghentian kosong tahan debu untuk tampilan yang lebih bersih.

5. Apa yang harus dikonfirmasi pembeli sebelum memesan?

Pembeli harus mengonfirmasi jenis batu kunci yang diperlukan, strategi pelindung, tingkat kategori, rencana ruang rak, dan apakah proyek mendapat manfaat dari pengelola kabel lipat terintegrasi.

6. Berapa jumlah pengepakan yang harus direncanakan pengadaannya?

Produk ini dikemas 1 buah per kotak bagian dalam dan 20 buah per karton.

■10) Kesimpulan

ZCBFPPU-1U24-B2 adalah panel patch kosong berpelindung 24-port 1U yang praktis untuk penerapan tembaga terstruktur yang menginginkan fleksibilitas keystone modular dan pengaturan kabel belakang yang lebih bersih. Nilainya berasal dari arsitektur snap-in kosong, keserbagunaan kategori, dan pengelola kabel lipat terintegrasi, bukan dari format port tetap.

Untuk hasil proyek terbaik, cocokkan dengan strategi keystone berpelindung yang jelas, konfirmasikan kategori dongkrak yang tepat sebelum perakitan, dan gunakan data pengepakan untuk perencanaan logistik yang lebih akurat. Ketika kondisi tersebut jelas, ini menjadi platform patching yang efisien dan fleksibel untuk sistem rak tembaga.

Butuh bantuan untuk mengonfirmasi konfigurasi panel patch kosong yang benar?

Kirimkan jenis batu kunci, tingkat kategori, persyaratan pelindung, jumlah proyek, dan rencana tata letak rak Anda. ZION dapat membantu Anda mengonfirmasi platform panel patch yang paling sesuai sebelum membeli.

Minta Lembar Data / Penawaran
Kembali ke Atas

Daftar periksa parameter yang disarankan

Jenis keystone dan tingkat kategori
Konfirmasi sistem terlindung
Kebutuhan akan pengelola kabel lipat
Persyaratan penghentian tahan debu kosong
Kuantitas proyek dan perencanaan karton
Tata letak rak dan preferensi organisasi kabel

Label:

Tempat asal:	Cina
Nama merek:	Zion communication OR OEM
Sertifikasi:	ISO, CE, RoHS, UL
Nomor model:	Panel Tambalan Tembaga

Kuantitas min Order:	1.000 pcs
Kemasan rincian:	1 PC/Kantong Plastik, PCS/Karton
Waktu pengiriman:	Biasanya 10 hari kerja
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	30.000 BUAH / Bulan
