Semua ADSS Kabel Udara Mandiri Dielektrik Dengan PE atau AT Selubung Luar

Semua kabel udara dielektrik yang mendukung diri ADSS dengan PE atau AT luar sheath

Detil singkat:

Deskripsi:

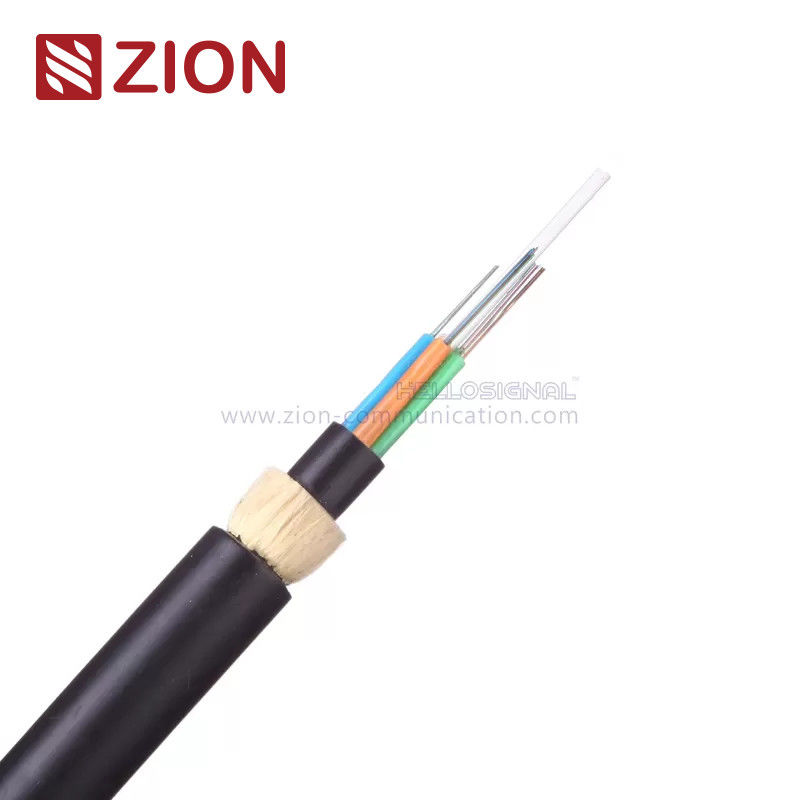

Kabel ADSS adalah tabung longgar yang terikat. Serat, 250μm diposisikan ke dalam tabung longgar yang terbuat dari

Tabung-tabung ini terikat di sekitar FRP (Fiber Reinforced Plastics) sebagai bahan non-logam

Setelah kabel diisi dengan senyawa pengisi, kabel ditutupi dengan lapisan PE (polietilena) tipis sebagai lapisan dalam.Setelah lapisan bergelombang dari

benang aramid diterapkan di atas lapisan dalam sebagai anggota kekuatan, kabel diselesaikan dengan

PE atau AT (Anti Tracking)sebagai lapisan luar.

Aplikasi:

• Untuk kabel listrik udara di bawah 110KV, lapisan luar PE diterapkan.
• Untuk saluran listrik udara sama atau lebih dari 110KV, lapisan luar AT diterapkan.
• Desain khusus dari jumlah aramid dan proses stranding dapat memenuhi permintaan pada berbagai rentang.

KT3002 Kabel Udara Self-Supporting All Dielectric (ADSS) dengan PE atau AT Sheath Luar

Deskripsi & Standar

Kabel ADSS dirancang sebagai konstruksi tabung longgar dengan serat dengan diameter 250 μm, yang ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung-tabung ini terjebak di sekitar Fiber Reinforced Plastic (FRP) anggota kekuatan pusat, menciptakan inti kabel yang kompak dan melingkar. Inti diisi dengan senyawa pengisi untuk perlindungan, kemudian ditutupi dengan lapisan dalam PE (polietilena).Lapisan benang aramida diterapkan di atas lapisan dalam sebagai anggota kekuatan, dan kabel selesai dengan PE atau AT (Anti-Tracking) lapisan luar.

Kabel ini memenuhi persyaratanIEEE 1222-2004danIEC 60794-1standar.

Karakteristik

• Kinerja mekanik dan suhu yang sangat baik.
• Tabung longgar dengan kekuatan tinggi dengan ketahanan hidrolisis.
• Senyawa pengisi khusus memastikan perlindungan serat penting.
• FRP ganda meningkatkan kekuatan tarik.
• Lapisan PE menawarkan ketahanan UV.
• Ringan, diameter kecil, dan mudah dipasang.
• Mendukung waktu pengiriman yang panjang.

Parameter teknis

Parameter teknis untuk kabel ADSS menunjukkan bahwa kabel ini memiliki diameter luar yang bervariasi 13,0 mm, 13,6 mm, dan 14,5 mm, dengan bobot masing-masing untuk lapisan PE 132 kg/km, 145 kg/km,dan 164 kg/km, dan untuk lapisan AT 142 kg/km, 156 kg/km, dan 177 kg/km. Kekuatan tarik kerja maksimum yang diizinkan adalah 6000 N, 10000 N, dan 15000 N, dengan kekuatan pecah 15000 N, 24000 N, dan 36000 N.Jangkauan yang cocok untuk standar NESC berkisar dari 230 m hingga 480 m untuk jangkauan A, dan dari 150 m hingga 320 m untuk jangkauan B, tergantung pada spesifikasi kabel.

Karakteristik Serat Optik

Untuk karakteristik serat optik, serat G.652 mode tunggal memiliki atenuasi ≤0,36 dB/km pada 1310 nm dan ≤0,22 dB/km pada 1550 nm, sedangkan serat G.655 memiliki atenuasi ≤0.40 dB/km pada 1310 nm dan ≤0.23 dB/km pada 1550 nm. Serat multimode 50/125μm menunjukkan attenuasi ≤3,0 dB/km pada 850 nm dan ≤1,0 dB/km pada 1300 nm, dengan lebar pita ≥600 MHz·km pada 850 nm dan ≥1200 MHz·km pada 1300 nm..Serat 5/125μm memiliki attenuasi ≤3,0 dB/km pada 850 nm dan ≤1,0 dB/km pada 1300 nm, dengan lebar pita ≥200 MHz·km pada 850 nm dan ≥600 MHz·km pada 1300 nm. Aperture numerik adalah 0,200±0.015 untuk serat 50/125μm dan 0.275±0.015 untuk serat 62,5/125μm, dengan panjang gelombang pemotongan kabel ≤1260 nm untuk serat G.652 dan ≤1450 nm untuk serat G.655.

Suhu penyimpanan/operasi

• Suhu operasi:-40°C sampai +70°C

Informasi Pemesanan

• Penandaan: Zion Komunikasi KT3002 ADSS XXX M(bisa disesuaikan atas permintaan).
• Paket:Tersedia di1000Matau2000Mpanjang, yang disediakan pada drum kayu (kemasan khusus tersedia).
• Waktu pengiriman:Biasanya25 haridari penerimaan setoran.
