Kabel Industri RS485 24AWG dengan Pelindung Foil + Anyaman dan Impedansi 120Ω untuk Lingkungan dengan EMI Tinggi

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Informasi Dasar
Tempat asal: Ningbo, Shanghai
Nama merek: hellosignal
Nomor model: RS-485
Kuantitas min Order: 10km
Kemasan rincian: gulungan, kumparan kayu, karton, palet
Waktu pengiriman: Biasanya 25 hari kerja
Harga terbaik Hubungi sekarang
Informasi Detail
Menyoroti:

24AWG RS485 Kabel Industri

,

Folium + Kabel Perisai RS485

,

120Ω Impedansi Kabel Industri

Deskripsi Produk

Seri Kabel Industri RS485 24AWG, 1 4 Pasangan, Folium + Perisai Pelet, PVC, 120Ω
Kabel Komunikasi Industri dengan Resistensi EMI Tinggi untuk RS485/RS422/Serial Data Systems

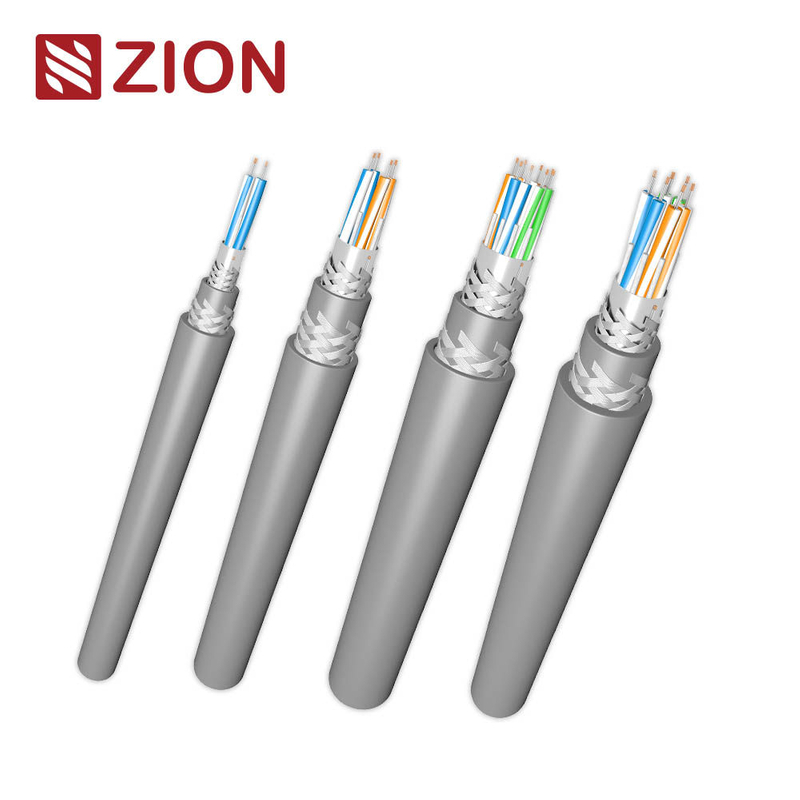

Model yang Tersedia
73201
1 Konfigurasi Pasangan
73202
2 Konfigurasi Pasangan
73203
3 Konfigurasi Pasangan
73204
4 Konfigurasi Pasangan
ZION COMMUNICATION 24AWG RS485 Kabel Series dirancang untuk lingkungan industri yang membutuhkan kekebalan suara yang superior, transmisi jarak jauh yang stabil, dan konstruksi yang tahan lama.Dengan pelindung ganda (foil aluminium + tenunan tembaga), konduktor tembaga kaleng berantai, dan isolasi Foam PE, seri kabel ini memberikan impedansi 120Ω, kapasitas rendah, dan perlindungan yang sangat baik terhadap interferensi elektromagnetik (EMI).
Cocok untuk jaringan PLC, otomatisasi pabrik, instrumentasi, sistem HVAC/BMS, kontrol akses, dan sistem komunikasi berbasis RS485/RS422.
Fitur Utama
  • Double Shielding: Aluminium foil + copper braid kaleng untuk perlindungan EMI/RFI yang ditingkatkan
  • 24AWG saluran tembaga kaleng bergaris untuk attenuasi rendah dan keandalan sinyal yang tinggi
  • Isolasi PE busa (FPE) memastikan kapasitas yang lebih rendah dan kinerja frekuensi tinggi yang lebih baik
  • 120Ω impedansi karakteristik, sepenuhnya kompatibel dengan standar komunikasi RS485/422
  • Kapasitas rendah: ~ 12,8 pF/ft (42 pF/m) khas
  • Jaket luar PVC: fleksibel, tahan api, dirancang untuk lingkungan industri dalam ruangan
  • Ideal untuk jaringan bus multi-drop, transmisi jarak jauh RS485, dan fasilitas berat EMI
  • Suhu operasi: -20°C sampai +60°C
Aplikasi Tipikal
  • Komunikasi serial RS485 / RS422
  • Jaringan PLC & otomatisasi industri
  • Modbus, BACnet, sistem lapangan seperti Profibus
  • Sistem Manajemen Bangunan (BMS)
  • Kontrol dan pemantauan HVAC
  • Pengkabelan sinyal kontrol akses & keamanan
  • Instrumen dan jaringan sensor
  • Ruang kontrol motor / lingkungan industri yang berat dengan EMI
Pembangunan Kabel
komponen Deskripsi
Konduktor 24AWG tembaga kaleng bergelombang
Struktur Pasangan Pasangan bengkok dengan isolasi berwarna
Isolasi Foam Polyethylene (FPE)
Perisai # 1 Foil aluminium/poliester (100% cakupan)
Perisai # 2 Perisai berlapis tembaga kaleng
Kawat pembuangan 24AWG tembaga kaleng bergelombang
Jaket PVC (tahan api), bulat
Warna Warna abu-abu standar (warna lain tersedia)
Ripcord Termasuk untuk mudah melepas jaket
Karakteristik Listrik (Tipikal)
Properti Nilai Tipikal
Konduktor DC Resistance 24 Ω/1000 kaki
Kapasitas (Cond-Cond) 12.8 pF/ft (42 pF/m)
Kapasitas (Cond-Shield) 23 pF/ft tipikal
Impedansi Karakteristik 120 Ω
Kecepatan Penyebaran ~ 0,78 c
Max. arus 1A (tipikal)
Nomor tegangan 300 V (berbeda-beda menurut gaya AWM)
Mekanis & Lingkungan
Properti Nilai
Suhu operasi -20°C sampai +60°C
Radius tikungan (instalasi) ≥ 10 × OD
Radius lentur (statis) ≥ 5 × OD
Kecocokan Lingkungan Area dalam ruangan, kering atau lembab
Pemasangan Tray, saluran, lemari kontrol
Tabel Pemilihan Model
SKU Pasangan Jumlah konduktor Nominal OD. Perisai Kasus Penggunaan Biasa
73201 1 Pasangan 2 konduktor 0.270 in (nominal) Folium + Pelet Saluran tunggal RS485/422
73202 2 Pasangan 4 konduktor Untuk ditentukan Folium + Pelet Jaringan multi-sensor
73203 3 Pasangan 6 konduktor Untuk ditentukan Folium + Pelet Sistem PLC menengah
73204 4 Pasangan 8 konduktor Untuk ditentukan Folium + Pelet Multi-drop RS485 dengan EMI tinggi
Standar & Kepatuhan
  • UL AWM gaya yang berlaku (per lembar produk)
  • RoHS / RoHS2 sesuai
  • Tanda CE (Direktif Tegangan Rendah)
  • Kinerja api: VW-1 (tipikal)
