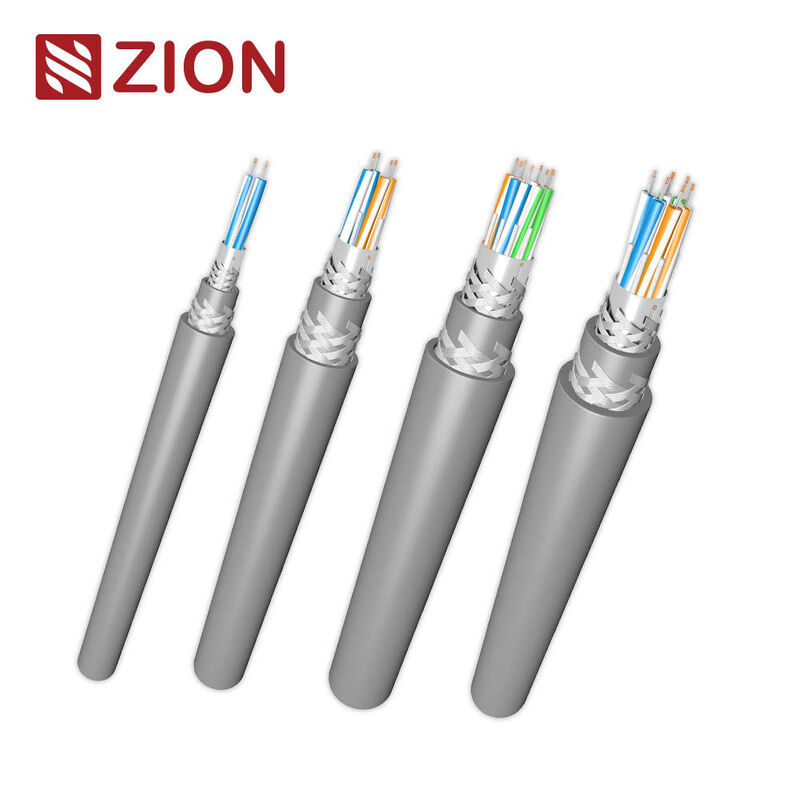

Kabel Komunikasi Industri RS485 24AWG dengan Pelindung Foil+Braid dan Impedansi 120Ω untuk Ketahanan EMI Tinggi

Informasi Dasar

Tempat asal:	Ningbo, Shanghai
Nama merek:	hellosignal
Nomor model:	RS-485

Kuantitas min Order:	10km
Kemasan rincian:	gulungan, kumparan kayu, karton, palet
Waktu pengiriman:	Biasanya 25 hari kerja

Harga terbaik Hubungi sekarang

Informasi Detail

Menyoroti:

Kabel RS485 24AWG

Kabel Komunikasi Industri Shielded+Braid Foil

Kabel Data RS485 120Ω

Deskripsi Produk

Kabel RS485 24AWG Series. 1 ¢ 4 Pasangan.

Seri Kabel Industri RS485 - 24AWG, 1-4 Pasangan

Folium + Perisai Perban • LSZH / PVC CMP / FEP CMP / PE Jacket • 120Ω

Model yang tersedia:732011 • 732013 • 732014 • 732021 • 732023

Seri premium RS485 24AWG dari ZION COMMUNICATION menawarkan rangkaian kabel komunikasi kelas industri yang tahan EMI tinggi yang dirancang untuk jaringan data serial RS485/RS422.Seri ini mengintegrasikan pelindung ganda (foil + Tinta Tembaga), isolasi FPE, dan berbagai pilihan jaket termasuk LSZH (Eca) untuk keamanan bangunan, CMP-rated PVC / FEP untuk instalasi plenum, dan jaket PE untuk lingkungan yang menuntut.

Ideal untuk PLC, Modbus, BMS/HVAC, instrumentasi, kontrol akses, sistem alarm kebakaran, dan otomatisasi industri.

Sorotan Seri

Konduktor tembaga kaleng 24AWG untuk attenuasi rendah & integritas sinyal yang kuat
Perisai ganda:Aluminium Foil + Tined Copper Braid untuk kekebalan EMI/RFI yang kuat
Impedansi karakteristik 120Ω untuk jaringan multi-drop RS485/RS422
Kapasitas rendah untuk komunikasi jarak jauh
Beberapa bahan jaket untuk persyaratan instalasi yang berbeda:
- LSZH (Eca):Halogen bebas asap rendah untuk bangunan & ruang publik
- PVC CMP:Peringkat plenum untuk ruang ventilasi yang aman dari kebakaran
- FEP CMP:Kabel plenum tahan api berkinerja tinggi
- Jaket PE:Lingkungan luar/industri yang keras
Suhu operasi: -20°C sampai +60°C
Kinerja stabil di lingkungan dengan VFD, motor, dan kebisingan EMI yang tinggi

Aplikasi Tipikal

Bus komunikasi serial RS485 / RS422
Modbus RTU / BACnet jaringan lapangan MS/TP
Sistem otomatisasi PLC & kontrol industri
Sistem Manajemen Bangunan (BMS)
Kontrol dan pemantauan HVAC
Kontrol akses / CCTV / sistem keamanan
Distribusi sinyal alarm kebakaran (model CMP/LSZH)
Sensor, instrumentasi, dan kabel kontrol proses

Pembangunan Kabel

komponen	Deskripsi
Konduktor	24AWG tembaga kaleng bergelombang
Struktur Pasangan	Pasangan bengkok dengan isolasi berwarna
Isolasi	FPE (Polyetilen busa)
Perisai # 1	Aluminium Foil (100% cakupan)
Perisai # 2	Tanah liat yang terbuat dari besi
Kawat pembuangan	Kawat pembuangan tembaga kaleng bergaris
Pilihan Jaket	LSZH Eca / PVC CMP / FEP CMP / PE
Warna	Warna abu-abu standar (yang lain opsional)
Ripcord	Termasuk

Karakteristik Listrik (Seri Tipikal)

Properti	Nilai
Resistensi DC	~24 Ω/1000 ft (78,7 Ω/km)
Kapasitas (Cond-Cond)	12.8 pF/ft (42 pF/m)
Kapasitas (Cond-Shield)	75-76 pF/m tipikal
Impedansi Karakteristik	120 Ω
Kecepatan Penyebaran	~ 78%
Nomor tegangan	300 V

Mekanis & Lingkungan

Properti	Nilai
Suhu operasi	-20°C sampai +60°C
Radius Lipat	≥ 10 × OD
Kecocokan Lingkungan	Indoor / industri / plenum / LSZH Zona Aman
Routing Aplikasi	Saluran, baki, ruang plenum, ruang peralatan

Tabel Pemilihan Model -- 24AWG (1P-4P)

(Saya dapat secara otomatis mengisi OD & berat nilai dari spreadsheet jika diperlukan)

Model	Pasangan	Jenis jaket	Perisai	Nominal OD.	Aplikasi
732011	1P	LSZH Eca	Folium + Pelet	0.270 di (ditemukan)	BMS, HVAC, kontrol sinyal
732013	1P	PVC CMP	Folium + Pelet	(data yang dapat diekstraksi)	RS485 tahan api plenum
732014	1P	FEP CMP	Folium + Pelet	(data yang dapat diekstraksi)	Kabel plenum suhu tinggi
732021	2P	LSZH Eca	Folium + Pelet	(data yang dapat diekstraksi)	BMS/HVAC multi-saluran
732023	2P	PVC CMP	Folium + Pelet	(data yang dapat diekstraksi)	Alarm kebakaran / panel FA
732024	2P	FEP CMP	Folium + Pelet	(data yang dapat diekstraksi)	Plenum, area dengan EMI tinggi
732025	2P	Jaket PE	Folium + Pelet	(data yang dapat diekstraksi)	Lampu luar ruangan/industri
732031	3P	LSZH Eca	Folium + Pelet	(data yang dapat diekstraksi)	Otomatisasi bangunan
732041	4P	LSZH Eca	Folium + Pelet	(data yang dapat diekstraksi)	Jaringan multi-node RS485

Standar & Kepatuhan

Opsi UL/NEC CMP yang tersedia
LSZH Eca untuk kepatuhan keamanan bangunan UE
RoHS 2 (2011/65/EU) sesuai
Penanda CE (Direktif Tegangan Rendah)
Uji api (VW-1 / CMP / LSZH Eca tergantung pada model)
