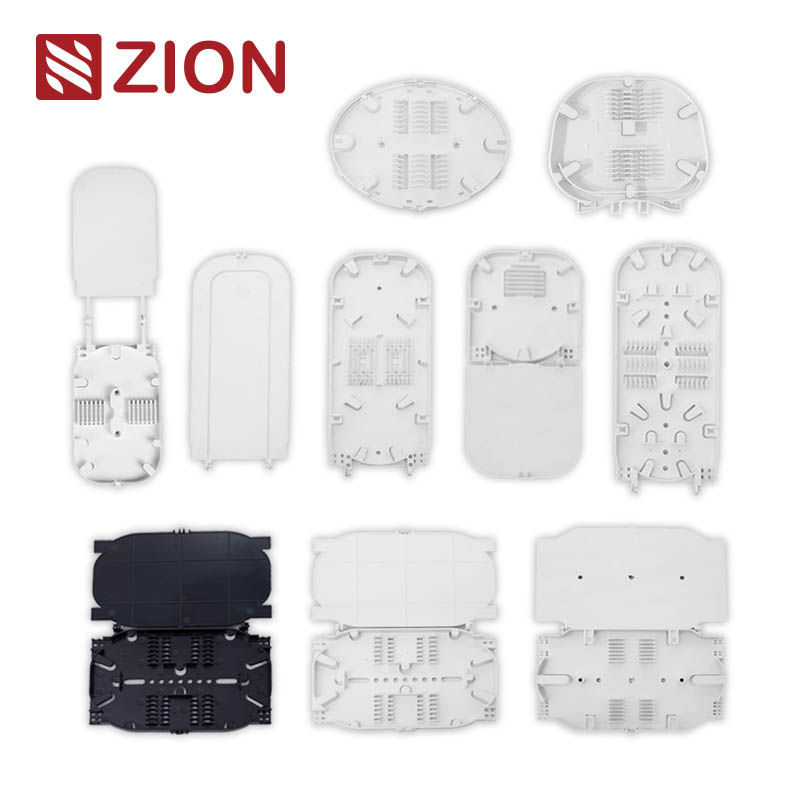

■ ZION Fiber Optic Splice Trays

Ringkasan Produk

ZION Fiber Optic Splice Trays dirancang untuk mengatur dan melindungi splice serat di dalam penutupan splice optik, bingkai distribusi, dan kotak akses FTTH.Setiap nampan menyediakan rute yang dikontrol, pengaman splice yang aman, dan manajemen serat yang jelas untuk mengurangi risiko instalasi dan meningkatkan keandalan jaringan jangka panjang.

Aplikasi

• Fiber Optic Splice Closures (Dome / Inline)

• ODF √ Kerangka Distribusi Optik

• Kotak Distribusi Serat (FDB) / Kotak Penghentian

• Kabinet Serat Berdiri di Dinding & Lantai

• Jaringan Akses FTTH / FTTx & Backbone Links

Fitur Desain

• Perlindungan Splice
  Slot pemegang khusus untuk pelindung splice tahan panas (panjang umum didukung).

• Fiber Routing
  Saluran routing yang halus dan bulat mengurangi pembengkokan mikro dan kerusakan yang tidak disengaja.

• Radius Lipat
  Geometri rute terkontrol membantu mempertahankan radius tikungan minimum yang direkomendasikan.

• Ramah Pemeliharaan
  Jalur serat yang jelas dan zona pelabelan menyederhanakan pemeriksaan, masuk kembali dan pemecahan masalah.

• Ekspansi Multi-Layer
  Struktur yang dapat ditumpuk / bersandar tersedia untuk penutupan multi-tray dan jumlah serat yang tinggi.

Konstruksi Splice Tray

Catatan: Konstruksi dapat disesuaikan untuk mencocokkan penutupan Anda, ODF, atau struktur internal kabinet.

Pilihan Kapasitas Splice

Kompatibilitas

• Kompatibel dengan kubah & inline fiber optic splice closures

• Cocok untuk serat mode tunggal & multi-mode

• Mendukung serat G.652D / G.657A1 / G.657A2

• Dirancang untuk pelindung splice yang tahan panas standar

• Ideal untuk akses FTTH, distribusi, dan jaringan tulang belakang

Pemasangan & Pemeliharaan

1. Rute serat masuk di sepanjang saluran panduan baki dan mengamankan mereka di titik fiksasi.

2. Tempatkan pengikat ke dalam slot pemegang khusus (length sleeve match to tray type).

3. Atur lingkaran serat yang longgar sambil menjaga radius tikungan yang direkomendasikan.

4. Label serat/tray untuk identifikasi cepat saat kedatangan kembali di masa depan.

5. Masuk kembali dan beroperasi tanpa mengganggu serat yang ada (opsi ditumpuk/dibalut).

Mengapa Memilih Piring Splice ZION?

• Desain Tingkat Teknik
  Geometri rute yang dioptimalkan membantu mengurangi tekanan serat dan meningkatkan keandalan.

• Pasokan yang Cocok untuk Proyek
  Kapasitas produksi yang stabil untuk penyebaran skala besar dan pengiriman cepat.

• OEM / ODM kustomisasi
  Ukuran baki, jenis pemegang splice, metode pemasangan, dan dukungan pelabelan tersedia.

• Kompatibilitas Solusi
  Bekerja dengan lancar dengan penutupan, lemari, dan aksesori FTTH untuk manajemen serat lengkap.

FAQ

Panjang lengan splice apa yang didukung?
Sleeve splice termostatic yang umum (misalnya, 40 / 45 / 60 mm) dapat didukung. Mohon konfirmasi spesifikasi sleeve dan kapasitas yang dibutuhkan, dan kami akan mencocokkan desain pemegang baki.

Bisakah Anda menyesuaikan nampan untuk cocok penutupan / ODF kami?
Ya. bagikan dimensi tata letak internal Anda, metode pemasangan, jumlah serat target, dan jenis lengan splice ZION dapat menyediakan OEM / ODM yang cocok.

Bagaimana saya memilih 12 vs 24 splice per nampan?
Pilih berdasarkan jumlah serat, ruang penutupan, dan preferensi pemeliharaan. Untuk penutupan kompak, baki 12 splice dapat meningkatkan penanganan; untuk proyek kepadatan tinggi, baki 24 splice mengurangi jumlah baki.

Spesifikasi Cepat

Informasi Pemesanan

• Kapasitas yang dibutuhkan (splice/tray)

• Panjang lengan splice (mm)

• Batas ukuran baki (L × W × H)

• Gaya pemasangan (clip/screw/hinge)

• Aplikasi (penutupan/ODF/FDB)
