Informasi Detail

Berat badan:	< 1,2 kg	Ukuran:	215mmx160mmx50mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	Warna 7 inci LCD+Resolusi Layar Sentuh: 800 × 480
Menyoroti:	Reflektor domain waktu OTDR , Reflektor domain waktu yang akurat , Reflektor domain waktu profesional

Deskripsi Produk

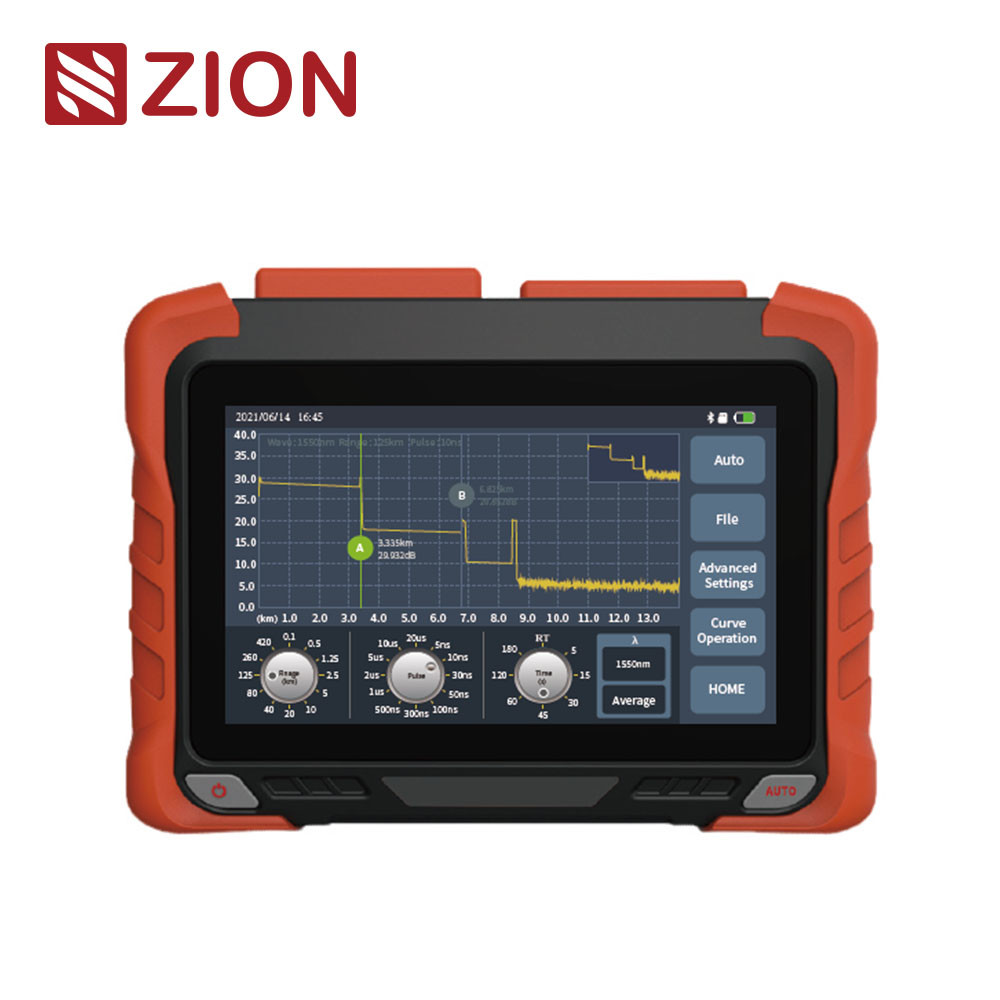

ZCOTDR-6200P PON High-performance OTDR Optical Time Domain Reflectometer

ZCOTDR-6200P PON High-performance OTDR Optical Time Domain Reflectometer mengadopsi layar sentuh kapasitas 7 inci, yang mengintegrasikan 9 modul.
desain perangkat keras cerdas yang sangat baik, akurasi tes serat pendek dan tes otomatis lebih tinggi. Hal ini dapat menguji 1: 64splitter.mendukung kontrol APP.
Seri ZCOTDR-6200P digunakan untuk menguji panjang serat optik, kehilangan dan kualitas koneksi, dan digunakan dalam konstruksi teknik, tes pemeliharaan link, Mereka terutama digunakan di pusat kota,jaringan batang tulang dan jaringan wilayah metropolitan saya.

Fitur produk

• 0.5m Zona Mati Acara

9 ZCOTDR 6200P PON High performance OTDR

• Deteksi online, perlindungan aktif APD yang efektif

• Mendukung protokol pengisian cepat dan power bank

• Uji Ethernet, mendukung Uji Jauh Ethernet

• Mendukung tes SM/MM/SM+MM

• Uji jaringan PON online

• Rentang dinamis maksimum 45dB

• Operasi nirkabel mobile APP

• Mengintegrasikan OTDR/VFL/LS/OPM/Peta Acara/Deteksi Akhir
/Pengujian Kehilangan Optik/Pengujian Ethernet/Pengujian Jarak Jauh/Pengelolaan File

Spesifikasi teknis

ZCOTDR-6200P PON OTDR

Model

PD1

PS1

PS2

PT1

PT2

PT3

PT4

Panjang gelombang

1310nm±20nm
1550nm±20nm

1625nm±20nm
(Difilter)

1650nm±5nm
(Difilter)

1310nm/1550nm±20nm
1625nm±20nm
(Difilter)

1310/1550nm±20nm
1650±5nm
(Difilter)

Filter

High pass>1595nm
Isolasi > 40dB
(1270nm ~ 1585nm)

Bandpass
1650nm±7nm
Isolasi > 40dB
(1650nm±10nm)

High pass>1595nm
Isolasi > 40dB
(1270nm ~ 1585nm)

Bandpass 1650nm±7nm
Isolasi > 40dB
(1650nm±10nm)

Jenis serat

G.652

Jangkauan Dinamis Maksimal

37/35dB

38dB

38/36/36dB

40/38/38dB

42/40/40dB

38/36/36dB

Zona Buta Acara

0.5m

ATT Zona buta

3.5m

Zona buta PON

30m

Jangkauan pengujian

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Lebar Pulsa

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Keakuratan Jangkauan

± ((0,75m+ Interval sampel 40,005% xJarak uji)

Keakuratan kerugian

± 0,03dB

Contoh Titik

≥256k

PON OTDR

Resolusi Sampel

0.015m-16m

Keakuratan Refleksi

± 2dB

Format File

Format File SORStandard

Mode Pengukuran Kerugian

Metode 4 poin /metode 5 poin

Tingkat Keamanan Laser

Kelas II

Tingkat Refresh

4Hz (Typ.)

Penyimpanan Data

penyimpanan internal: 2GB,200,000 kurva;Extemal penyimpanan:64GB

Konektor

FC/UPC (SC,ST yang dapat dipertukarkan)

Antarmuka Data

USBA,Port Tipe-C, RJ45 LAN 10/100Mbit/s

OPM

Rentang panjang gelombang

800nm ~ 1700nm

Konektor

Masing-masing FC/SC/ST

Ruang Lingkup Uji

-50dBm~+26dBm/-70dBm~+6dBm

Ketidakpastian

± 5%

Panjang gelombang kalibrasi

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Jenis laser

FP-LD

Panjang gelombang

Sesuai dengan panjang gelombang output OTDR

Kekuatan output

≥-5dBm ((sM serat)

Mode

CW/270Hz/1kHz/2kHz

Stabilitas

CW+,0,5dB/15min ((Pengujian setelah 15 menit pemanasan sebelumnya)

Konektor

FC/UPC ((Beda SC,ST)

VFL

Panjang gelombang

650nm士20nm

Kekuatan output

≥ 10mW

Mode

CW/1Hz/2Hz

Stabilitas

FC/UPC ((Beda SC,ST)

Indeks Optical Loss List mengacu pada sumber di atas dan indeks powermeter optik

lainnya

Tampilan

7 inci warna LCD + layar sentuh Resolusi: 800×480

Sumber Daya

Adaptor tipe-c: input: 100v~240v, 50/60Hz,output: 5V/3A,9V/2A, 12V/1.5A Baterai lithium: 3.7v,10400mAh

Suhu Kerja

-10°C~+50°C

Suhu penyimpanan

-40°C~+70°C

Kelembaban Relatif

0~95%, Tidak Kondensasi

Berat badan

< 1,2 kg

Ukuran

215mmx160mmx50mm

Fungsi Host: OTDR/VFL/LS/OPM/Peta Acara/End Detect/Optical Loss lest/Ethemmet test/Remote test/File management

Daftar konfigurasi

Tidak, tidak.

Nama

Jumlah

Perhatikan

Tuan rumah

Adaptor AC/DC

U disk (mengandung perangkat lunak analisis / Manual Pengguna)

Garis data

Adaptor OTDR SC

Adaptor OPM SC

Manual Pengguna

Sertifikasi kalibrasi

Sertifikat/Kartu Jaminan

Sepotong kapas bersih

Genggam kulit

Tas ransel khusus untuk instrumen

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
