Informasi Detail

Berat badan:	< 1,2 kg	Ukuran:	215mmx160mmx50mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	7 inci warna LCD+ SCREENRESOLUSOL Touch: 800 × 480
Menyoroti:	OTDR Ukuran Kecil , OTDR refleksometer optik , OTDR Berkinerja Tinggi

Deskripsi Produk

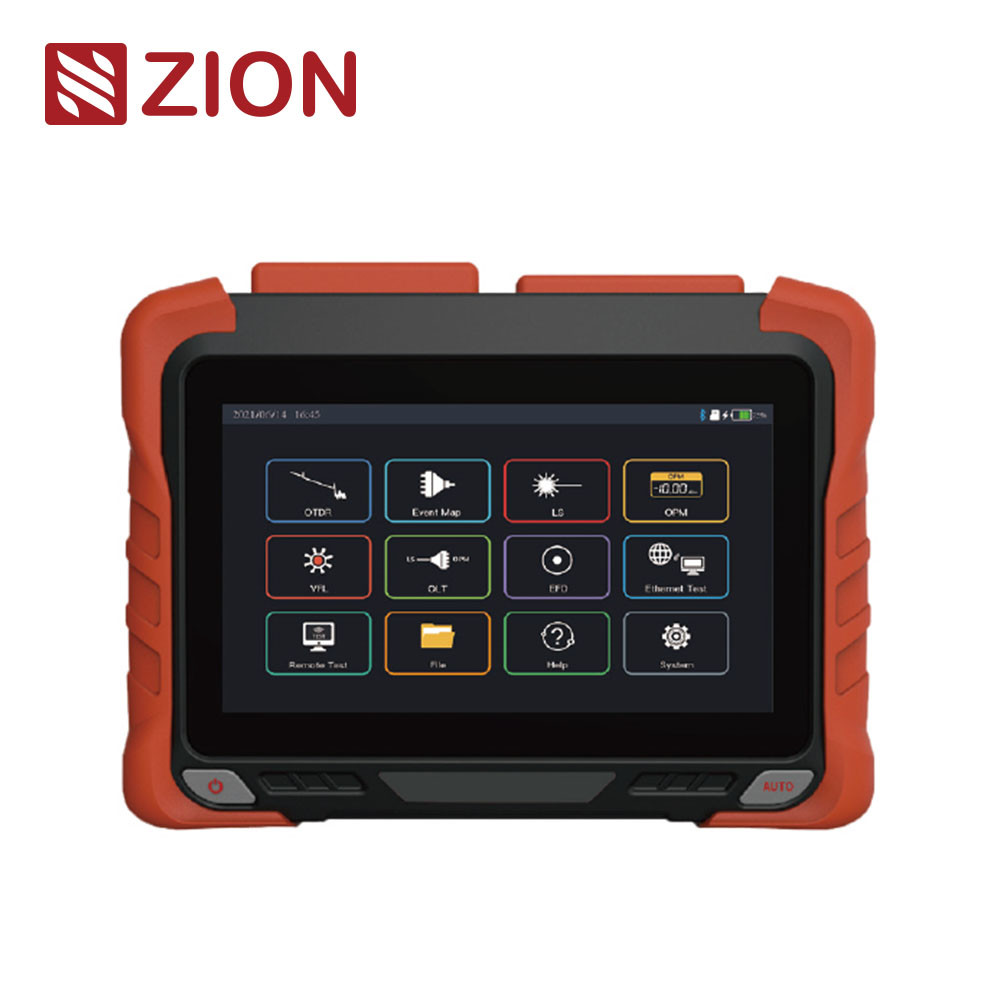

ZCOTDR-6200 OTDR (Optical Time Domain Reflectometer) Berkinerja Tinggi

OTDR seri ZCOTDR-6200 mengadopsi layar sentuh kapasitif 7 inci, yang mengintegrasikan 9 modul. Dengan
desain perangkat keras dan perangkat lunak cerdas yang sangat baik, akurasi pengujian serat pendek dan pengujian otomatis lebih tinggi. Dilengkapi dengan pengujian Ethernet yang kaya (Ping /PPOE, dll), mendukung kontrol APP.
Seri ZCOTDR-6200 digunakan untuk menguji panjang serat optik, kehilangan, dan kualitas koneksi, dan digunakan dalam konstruksi teknik, pengujian pemeliharaan tautan, Mereka terutama digunakan di jaringan tulang punggung perkotaan, jaringan tulang punggung tulang dan jaringan area metropolitan.

Fitur Produk

• Zona Mati Peristiwa 0,5m

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Ukuran Kecil Kinerja Besar 0

• Deteksi online, perlindungan aktif APD yang efektif

• Mendukung protokol pengisian cepat dan bank daya

• Pengujian Ethernet, mendukung Pengujian Jarak Jauh Ethernet

• Mendukung pengujian SM/MM/SM+MM

• Pengujian online jaringan PON

• Rentang dinamis maksimum 45dB

• Pengoperasian nirkabel APLIKASI seluler

• Mengintegrasikan OTDR/VFL/LS/OPM/Peta Peristiwa/Deteksi Akhir
/Pengujian Kehilangan Optik/Pengujian Ethernet/Pengujian jarak jauh/Manajemen file

Spesifikasi Teknis

ZCOTDR-6200

Model

F1 F2

SM1

SM2

Tipe

SM/MM

Panjang Gelombang

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Rentang Dinamis Maksimum(dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Zona Buta Peristiwa

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

Zona Buta ATT

3.5m

Rentang Uji

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Lebar Pulsa

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Akurasi Penjangkauan

±(0.75m+Interval Sampel+00025%xJarak Uji)

Akurasi Kehilangan

0.03dB/dB

Titik Sampling

≥256k

Resolusi Sampel

0.015m-16m

OTDR

Akurasi Refleksi

±2dB

Format File

Format File Standar SOR

Analisis Kehilangan

Metode 4-titik / Metode 5-titik

Tingkat Keamanan Laser

Kelas Ⅱ

Laju Penyegaran

4Hz (Typ.)

Penyimpanan Data

Penyimpanan internal: 2GB, 200.000 kurva; Penyimpanan eksternal: 64GB

Konektor

FC/UPc(SC,ST yang dapat dipertukarkan)

Antarmuka Data

Port USB-A, Tipe-C, RJ45 LAN 10/100Mbit/s

OPM

Rentang panjang gelombang

800nm~1700nm

Konektor

Universal FC/SC/ST

Lingkup uji

-50dBm~+26dBm/-70dBm~+6dBm

Ketidakpastian

±5%

Panjang gelombang kalibrasi

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Jenis Laser

FP-LD

Panjang Gelombang

Konsisten dengan panjang gelombang keluaran OTDR

Daya keluaran

≥-5dBm(serat sM)

Mode

CW/270Hz/1kHz/2kHz

Stabilitas

CW,0.5dB/15 menit (Uji setelah pemanasan 15 menit)

Konektor

FC/UPC(SC,ST yang dapat dipertukarkan)

VFL

Panjang Gelombang

650nm士20nm

Daya keluaran

≥10 mW

Mode

CW/1Hz/2Hz

Konektor

FC/UPC(SC,ST yang dapat dipertukarkan)

Indeks Uji Kehilangan Optik mengacu pada sumber cahaya dan indeks pengukur daya optik di atas.

Lainnya

Tampilan

LCD warna 7 inci + layar sentuhResolusi:800×480

Catu daya

Adaptor Tipe-C: input: 100v~240v ,50/60Hz ,Output:5V/3A,9V/2A,12V/1.5A Baterai lithium : 3.7v,10400mAh

suhu kerja

-10°C~+50°C

Suhu penyimpanan

40°C~+70°C

kelembaban relatif

0~95%,Non-Kondensasi

Berat

<1.2kg

Ukuran

215mmx160mmx50mm

Fungsi Host: OTDR/VFL/LS/OPM/Peta Peristiwa/Deteksi Akhir/Uji Kehilangan Optik/Uji Ethernet/Uji Jarak Jauh/manajemen file

Daftar konfigurasi

NO.

Nama

Kuantitas

Keterangan

Host

Adaptor AC/DC

Disk U (berisi perangkat lunak analisis/ Panduan Pengguna)

Jalur data

Adaptor OTDR SC

Adaptor OPM SC

Panduan Pengguna

Sertifikasi kalibrasi

Sertifikat/ Kartu garansi

Potongan kapas bersih

Kenop kulit

Ransel khusus untuk instrumen

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
