Informasi Detail

Berat badan:	< 1,2 kg	Ukuran:	227mmx160mmx70mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	Layar sentuh LCD+ warna 5,6 inci
Menyoroti:	Kompak otdr optik domain waktu refleksometer , Reflektor domain waktu otdr optik ringan , OTDR Multi Fungsi

Deskripsi Produk

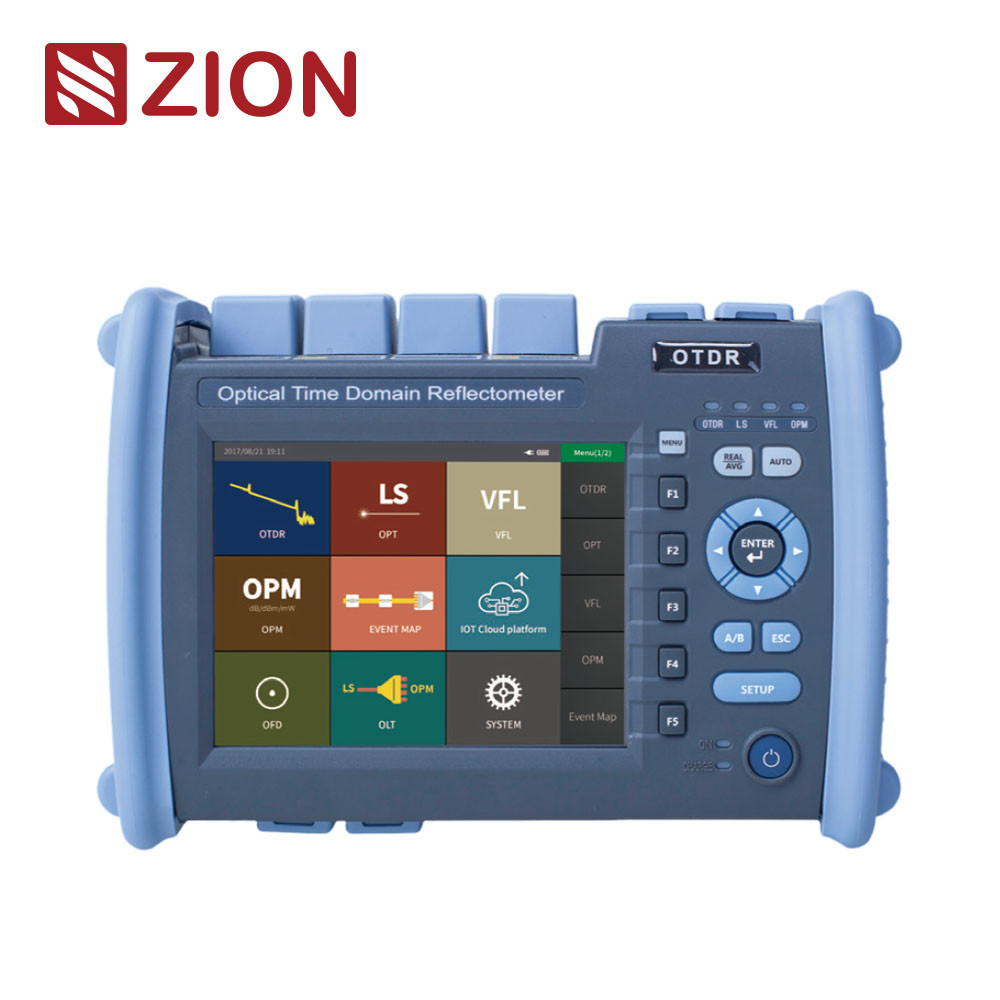

ZCOTDR-6000 OTDR Multifungsi Reflektometer Domain Waktu Optik

ZCOTDR-6000 OTDR Multifungsi Reflektometer Domain Waktu Optik mengadopsi layar warna 5,6 inci, operasi ganda tombol dan sentuh. Mengintegrasikan OTDR, Visual Fault Location, Event Map, Optical Power Meter, Light Source, Optical Loss Test, Optical End Face Detection, multi-fungsi untuk membantu pelanggan secara efisien memecahkan pengujian dan pemeliharaan lapangan; Manajemen daya cerdas, 20 jam siaga super panjang, jaminan efisien pengujian dan pemeliharaan lapangan.
Terutama digunakan untuk mengukur panjang, kehilangan, kualitas koneksi, dan parameter lainnya dari semua jenis serat optik dan kabel. Dapat digunakan secara luas dalam konstruksi teknik, perbaikan darurat sistem komunikasi sistem komunikasi serat optik, penelitian dan pengukuran produksi kabel serat optik.

Fitur produk

• Area buta kejadian 0,8m, mudah untuk menguji jumper 5m

Compact Lightweight Otdr Optical Time Domain Reflectometer ZCOTDR-6000 Multi Fungsi 0

• Deteksi pengujian online, perlindungan aktif APD

• Fungsi diagnosis otomatis unik dari hasil pengujian

• Pemrosesan batch data dan formulir laporan pencetakan

• Mode operasi ganda tombol + layar sentuh

• Mendukung pengujian SM/MM/SM+MM

• Format output file SOR standar

• Pengujian simultan multi panjang gelombang

• Penamaan dalam bahasa Mandarin dan Inggris

Spesifikasi teknis

ZCOTDR-6000

Model

SM1

SM2

Tipe

SM/MM

Panjang Gelombang

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Rentang Dinamis Maks(dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Zona Buta Kejadian

0.8m

Zona Buta ATT

Rentang Uji

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Lebar Pulsa

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Akurasi Penjangkauan

±(0.75m+Interval Sampel+0.005%xJarak Uji)

Akurasi Kehilangan

±0.05dB/dB

Titik Sampling

16k~256k

Resolusi Sampel

0.05m-16m

OTDR

Akurasi Refleksi

±3dB

Format File

Format File Standar SOR

Analisis Kehilangan

Metode 4-titik / Metode 5-titik

Tingkat Keamanan Laser

Kelas Ⅱ

Kecepatan Refresh

3Hz (Typ.)

Penyimpanan Data

Penyimpanan internal:<3000 kurva; Penyimpanan eksternal: 4G bit

Konektor

FC/UPc(Dapat dipertukarkan sc,sT)

Antarmuka Data

USB,MinHUSB,Port Ethernet 10M/100M

OPM

Rentang panjang gelombang

800nm~1700nm

Konektor

Universal FC/SC/ST

Lingkup uji

-50dBm~+26dBm

Ketidakpastian

±5%

Panjang gelombang kalibrasi

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Panjang Gelombang

Konsisten dengan panjang gelombang output OTDR

Daya keluaran

≥-5dBm

Stabilitas

CW, +0.5dB/15 menit (Uji setelah 15 menit pemanasan awal)

Konektor

FC/UPC(Dapat dipertukarkan sC,ST)

VFL

Panjang Gelombang

650nm士20nm

Daya keluaran

≥10 mW

Mode

CW/1Hz/2Hz

Konektor

FC/UPC(Dapat dipertukarkan sc,sT)

Indeks Optical LossTest mengacu pada sumber cahaya di atas dan indeks pengukur daya optik.

Lainnya

Tampilan

Layar LCD warna 5,6 inci + layar sentuh

Catu daya

Adaptor AC/DC: input: 100v~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, Baterai lithium: 7.4v, 5200mAh

suhu kerja

-10°C~+50°C

Suhu penyimpanan

40°C~+70°C

kelembaban relatif

0~95%,NonCondensing

Berat

<1.2kg

Ukuran

227mmx160mmx70mm

Fungsi Host: OTDR/OPM/VFL/LS/Event Map/Deteksi Ujung Serat (Detektor pembelian tambahan) /Uji Kehilangan Optik

Daftar konfigurasi

NO.

Nama

Kuantitas

Keterangan

Host

Adaptor AC/DC

Manual Pengguna

U-disk (termasuk perangkat lunak analisis/Manual Pengguna)

Adaptor SC

Pena sentuh

Sertifikat Kalibrasi

Potongan kapas bersih

Sertifikat Kualifikasi/Kartu Jaminan Layanan Purna Jual

Ransel (dengan tali)

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
