Informasi Detail

Berat badan:	< 1,2 kg	Ukuran:	208mmx110mmx56mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	5 inci LCD warna + layar sentuh
Menyoroti:	OTDR ringan , OTDR Multi Fungsi , Tdr optik multi-fungsi

Deskripsi Produk

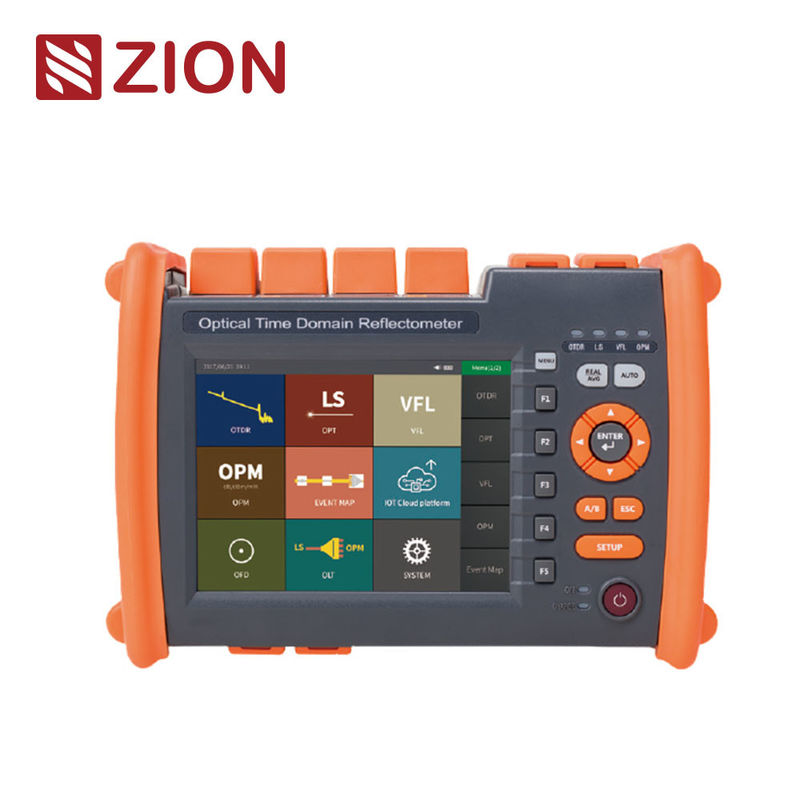

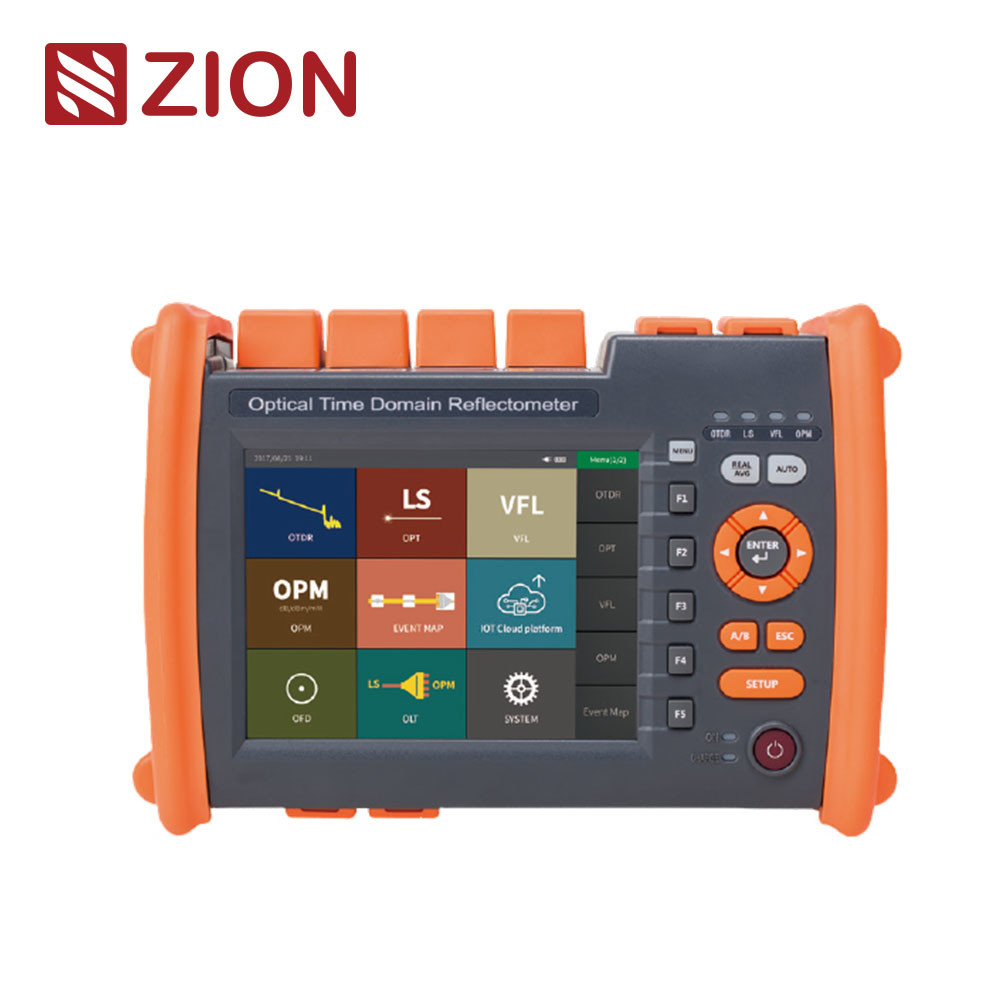

ZCOTDR-5600 Multifungsi OTDR Optical Time Domain Reflectometer


ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer mengadopsi layar sentuh berwarna 5,6 inci dan operasi ganda tombol dan sentuh.Pengukur daya optik, Sumber Cahaya, multi-fungsi untuk membantu pelanggan secara efisien memecahkan tes lapangan dan pemeliharaan; Manajemen daya cerdas, 20 jam standby super panjang,jaminan uji coba dan pemeliharaan lapangan yang efisienHal ini terutama digunakan untuk mengukur panjang, kehilangan, kualitas koneksi dan parameter lainnya dari semua jenis serat optik dan kabel.Tes pemeliharaan jalur dan perbaikan darurat sistem komunikasi sistem komunikasi serat optik, penelitian dan pengukuran produksi kabel serat optik.
Fitur produk
• 0.8m area buta acara, mudah untuk menguji 5m jumper
• Deteksi tes online, alarm otomatis dengan cahaya
• Fungsi diagnostik otomatis yang unik dari hasil tes
• Pengolahan data dan cetakan formulir laporan
• Mode operasi ganda tombol + layar sentuh
• Tes otomatis dengan satu tombol
• Format output file SOR standar
• Uji simultan multi panjang gelombang
• Nomenklatur dalam bahasa Cina dan Inggris
• Suhu operasi yang sangat luas

Spesifikasi teknis
OTDR
Jenis Serat	G.652 SM
Panjang gelombang	1310nm±20nm/1550nm±20nm
Jangkauan Dinamis	32 dB/30 dB
Zona Buta Acara	1.5m
ATT Zona Buta	6m
Jangkauan pengujian	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Lebar Pulsa	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Keakuratan Berjarak	±(0,75m+Interval Sampel+0,005%xJarak Uji)
Keakuratan kerugian	± 0,05dB/dB
Titik pengambilan sampel	16k ~ 256k
Resolusi Sampel	0.05m~16m
Keakuratan refleksi	±3dB
Format File	Format File Standar SOR
Analisis Kerugian	Metode 4 poin /metode 5 poin
Tingkat Keamanan Laser	Kelas II

OTDR
Penyimpanan Data	Internal:<3000 kurva, Eksternal: 4G bit
Konektor	FC/UPC ((Beda SC,ST)
Tingkat Refresh	3Hz ((tipe.)
Antarmuka Data	USB, Mini-USB, 10M / 100M Ethernet port
OPM
Rentang panjang gelombang	800nm ~ 1700nm
Konektor	UniversalFC/SC/ST
Lingkup pengujian	-50dBm~+26dBm
Ketidakpastian	± 5%
Panjang gelombang kalibrasi		850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
Panjang gelombang	Sesuai dengan panjang gelombang output OTDR
Kekuatan output	≥-5dBm
Stabilitas	CW,± 0.5dB/15min ((Pengujian setelah 15 menit pemanasan awal)
Konektor	FC/UPC ((Beda SC,ST)
VFL
Panjang gelombang	650nm士20nm
Kekuatan output	≥10mw
Mode	CW/1Hz/2Hz
Konektor	FC/SC/ST
lainnya
Tampilan		5 inci LCD warna + layar sentuh
Sumber daya listrik		Adaptor AC/DCA:Input:100V~240V, 50/60Hz, 0.6AOutput:12V~19V, 1.5A, Baterai Li:7.4V, 5200mAh
Jam kerja baterai		≥ 10 jam
Suhu operasi		-10°C~+50°C
Suhu penyimpanan		-40°C~+70°C
Kelembaban Relatif		0~95% Tidak Kondensasi
Berat badan		< 1,2 kg
Ukuran		208mmx110mmx56mm
Fungsi Host: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (detector tambahan) /Optical Loss Test

Daftar konfigurasi
Tidak, tidak.	Nama		Jumlah	Perhatikan
1	Tuan rumah		1
2	Adaptor AC/DC		1
3	Manual Pengguna		1
4	U-disk (termasuk perangkat lunak analisis/manual pengguna)		1
5	Adaptor SC		1
6	Pen sentuh		1
7	Sertifikat Kalibrasi		1
8	Potongan kapas bersih		10
9	Sertifikat kualifikasi/Kartu Jaminan Layanan Purna Jualan		1
10	Tas ransel (dengan tali)		1

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
