Informasi Detail

Berat badan:	≤400g（Termasuk baterai）	Ukuran:	144mm × 86mm × 33mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	4,3 inci 800 × 480 LCD
Menyoroti:	Portable Mini OTDR , OTDR Mini yang Mudah Digunakan , 4.3" LCD Mini OTDR

Deskripsi Produk

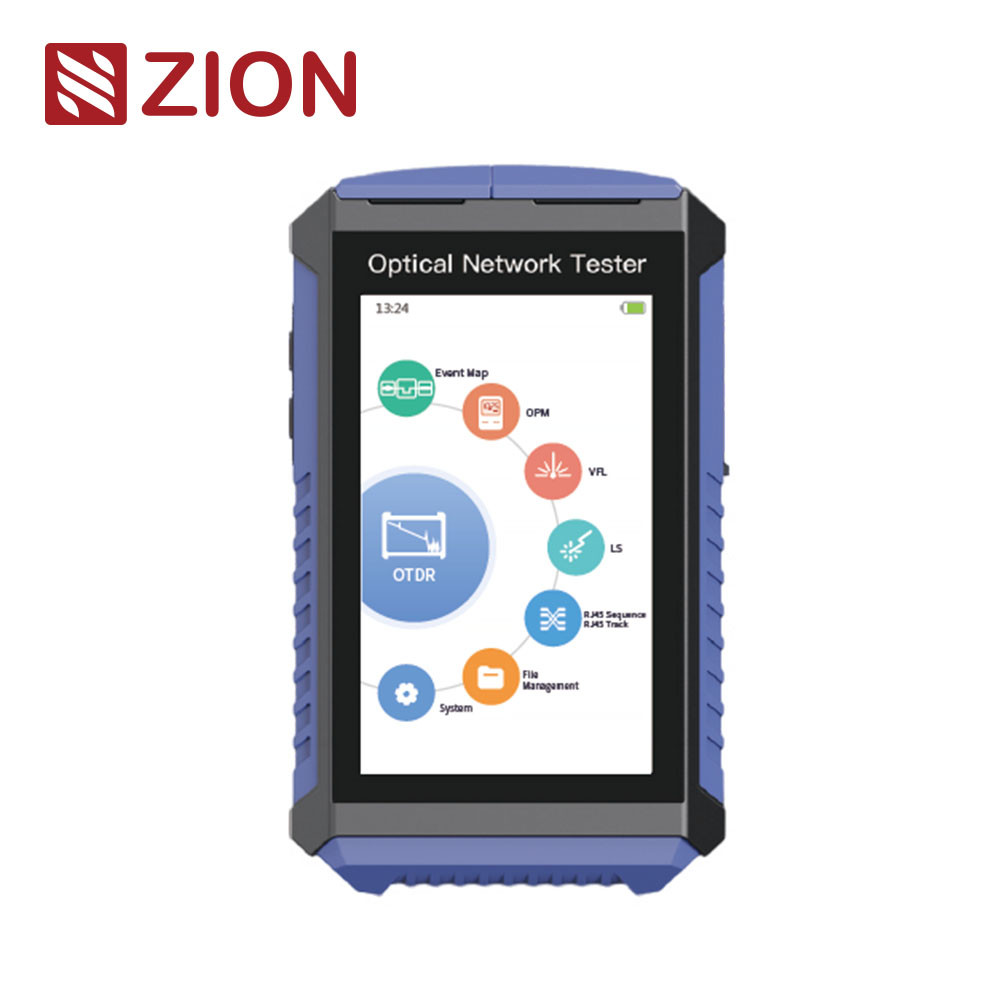

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer dengan uji langsung ringkas dan mudah dibawa; Layar sentuh definisi tinggi 4,3 inci, mendukung multi-sentuh dan pengoperasian yang lancar. Integrasi internal OTDR, peta peristiwa, OPM gelombang terpisah, lampu merah, sumber cahaya, senter, urutan RJ45, dan fungsi lainnya menjadi satu, untuk memenuhi berbagai kebutuhan pengujian di berbagai kesempatan.
Fungsi OTDR adalah standar dengan panjang gelombang tunggal dan isolator panjang gelombang efisien bawaan, yang dapat melakukan pengujian optik pada tautan, dengan area buta peristiwa minimum 1,5m dan rentang pengukuran maksimum 100km.
ZCOTDR-4200 digunakan untuk mengukur panjang, kehilangan, kualitas koneksi, dan parameter lain dari serat optik. Ia dapat dengan mudah menguji titik putus, tekukan, dan titik rugi dari tautan serat optik. Sangat cocok untuk pemeliharaan saluran dan pengujian perbaikan darurat oleh personel pemasangan dan pemeliharaan.

Fitur produk

• Layar kapasitif sentuh 4,3 inci, tampilan jernih, kontrol halus

ZCOTDR-4200 Mini OTDR Pengguna Ramah Portable Optical Time Domain Reflectometer Dengan 4,3 "LCD Display 0

• Uji langsung (dukungan 1550nm 1490/1577nm uji langsung)

• XGPON OPM mendukung 1490/1577nm Daya diukur secara akurat secara bersamaan

• Terintegrasi OTDR, Peta peristiwa, XGPON OPM, VFL, LS, urutan RJ45, dan fungsi lainnya

• Area buta peristiwa ≤1,5m, rentang dinamis maks ≥26dB

• Mendukung urutan dan trek RJ45

• Komunikasi Bluetooth, mendukung kontrol nirkabel dan berbagi data aplikasi seluler

Spesifikasi teknis

OTDR

Tipe

G.652 SM

Model

ZCOTDR-4200F1

ZCOTDR-4200D

ZCOTDR-4200F2

ZCOTDR-4200F3

Panjang gelombang

1550nm±20nm

1310/1550nm

1625nm±20nm

1650nm±20nm

Rentang Dinamis

24dB

26dB

24dB

Zona Buta Peristiwa

1.5m

Zona Buta ATT

Rentang Uji

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km

Lebar Pulsa

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

Akurasi Penjangkauan

±(1m+Interval sampel+0.005％×Jarak uji)

Linearitas

±0.05dB/dB

Titik Sampel Maks

≥20000

Resolusi Sampel Maks

≤0.03m

Resolusi Rugi

0.01dB

Ambang Rugi

0.20dB

OTDR

Resolusi Rentang

0.01m

Indeks Bias

1.00000~2.00000

Format Berkas

Format Berkas Standar SOR

Analisis Rugi

Metode 4 titik / metode 5 titik

Tingkat Keamanan Laser

Kelas Ⅱ

Konektor

SC/PC

OPM

Rentang Gelombang

800nm~1700nm

Panjang gelombang

Konsisten dengan OTDR

Gelombang Kalibrasi

850/1300/1310/1490/
1550/1625/1650nm

Jenis Laser

Konsisten dengan antarmuka OTDR

Rentang Uji

-70~+10dBm(Opsional)/
-50~+26dBm(Standar)
-40~+26dBm (XGPON OPM)

Daya

≥-5dBm

Resolusi

0.01dB

Stabilitas

CW, ±0.5dB/15 menit
(Setelah pemanasan awal 15 menit)

Ketidakpastian

±5%

Konektor

SC/PC

Konektor

Universal FC/SC/ST

Mode

CW/270Hz/330Hz/1kHz/2kHz

VFL

Pelacakan Kabel RJ45

Panjang gelombang

650nm±20nm

Jarak Uji

≤300m

Daya Keluaran

≥10mW

Pelacakan Kabel RJ45

Mode

CW/1Hz/2Hz

Mode

Pelacakan digital

Konektor

Universal FC/SC/ST

Jarak

≤300m

Pelacakan Online

dukungan

Lainnya

Tampilan

LCD 4,3 inci 800×480

Catu Daya

Adaptor AC/DC:
masukan:100V～240V, 50/60Hz, 0.6A keluaran:5V,2A,Baterai lithium:3.7V,4000mAh

Penyimpanan Data

8GB

Antarmuka Data

USB Tipe-C

Suhu Kerja

-10℃～+50℃

Suhu Penyimpanan

-40℃～+70℃

Kelembaban Relatif

0～95％ Non Kondensasi

Berat

≤400g(Termasuk baterai)

Ukuran

144mm×86mm×33mm

Konfigurasi standar:OTDR, Peta Peristiwa, OPM, L S, VFL, pelacak kabel RJ45 (Termasuk Pelacak Kabel), Urutan Kabel RJ45, Senter
Catatan: Kemampuan uji 1550nm dengan langsung: dapat menguji serat dengan sinyal 1310/1490/1577nm (daya ≤+5dBm)
Kemampuan uji 1610nm dengan langsung: dapat menguji serat dengan sinyal 1310/1490/1550nm (daya ≤0dBm)
Kemampuan uji 1625nm dengan langsung: dapat menguji serat dengan sinyal 1310/1490/1550/1577nm (daya ≤0dBm)
Kemampuan uji 1650nm dengan langsung: dapat menguji serat dengan sinyal 1310/1490/1550/1577nm (daya ≤+5dBm)

Daftar konfigurasi

Host (Termasuk baterai), Adaptor, Jalur Data, Pelacak Kabel, CD-ROM (Perangkat lunak analisis/Panduan Pengguna), Panduan Pengguna, Sertifikat Kualifikasi/ Kartu Jaminan Layanan, Sertifikat Kalibrasi, Irisan Kapas Bersih, Ransel Instrumen.

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
