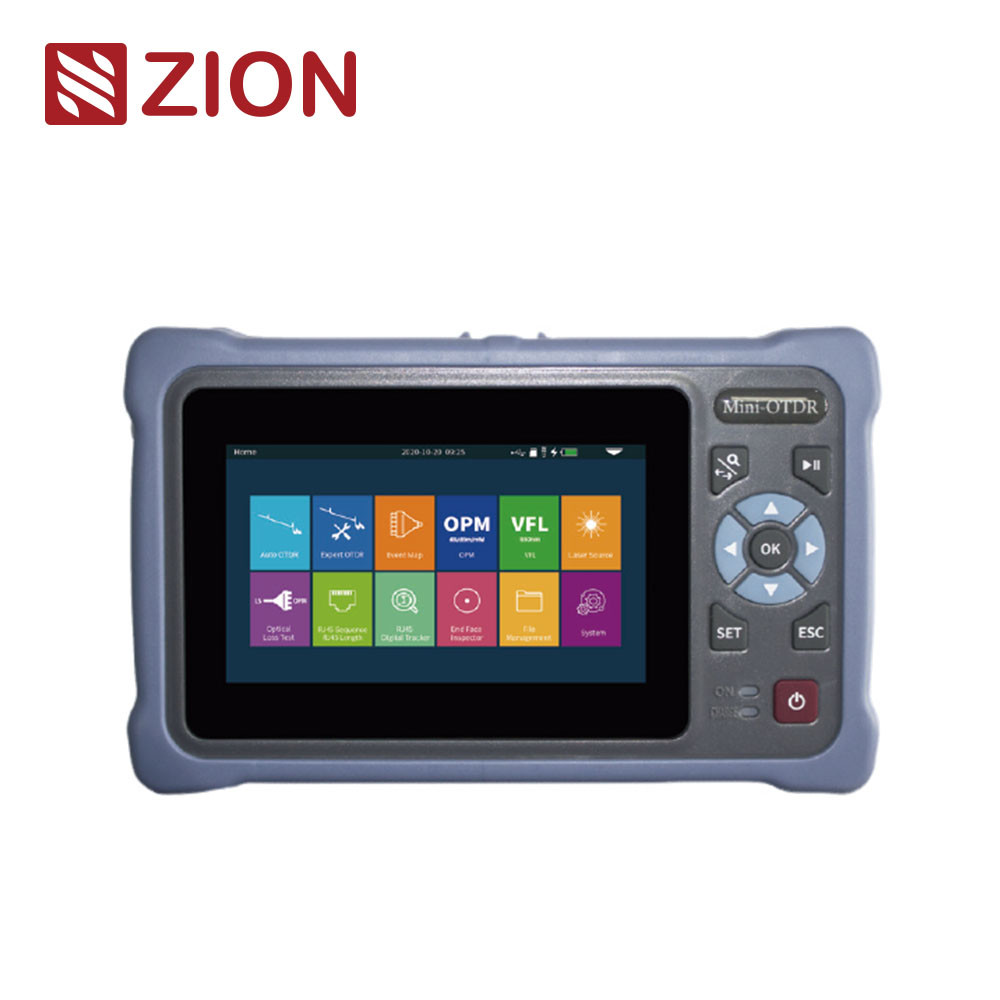

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer mengadopsi layar sentuh kapasitif 4,3 inci.dan manajemen file tingkat komputer untuk memenuhi berbagai persyaratan pengujian dalam kesempatan yang berbeda. OTDR memiliki kisaran dinamis maksimum 26dB, memori 8G, dan dapat menyimpan lebih dari 200.000 kurva; dilengkapi dengan baterai lithium polimer kepadatan tinggi 4000mAh, manajemen hemat daya cerdas,waktu pengukuran lebih dari 8 jam, dan mendukung catu daya dan pengisian daya dari bank daya. seri ZCOTDR-4000 digunakan untuk mengukur panjang, kehilangan, kualitas koneksi dan parameter lainnya dari serat optik.Hal ini banyak digunakan dalam FTTX, konstruksi teknik jaringan tulang belakang sekunder, pemeliharaan dan uji perbaikan darurat, dan pengukuran produksi serat optik dan kabel. |
| Fitur produk |
| • OTDR Ahli:Professional me assurance, kurva/daftar/peta ditampilkan secara bersamaan |
| • OPM mendukung identifikasi frekuensi CW/270/330/1k/2kHz |
| • LS mendukung output mode CW/modulasi dengan daya output yang dapat disesuaikan |
• Otomatis OTDR, ahli OTDR, peta acara, OPM, LS, VFL, pelacakan kabel RJ45,
Urutan kabel RJ45, panjang kabel RJ45, mikroskop, tes kehilangan optik senter |
| • Otomatis OTDR: tidak ada pengaturan yang rumit, satu tes kunci |
| • VFL dan LS dapat berjalan di latar belakang, multi-tugas dapat dioperasikan secara bersamaan |
| • Pelacak kabel RJ45 dari radar digital,kemampuan anti-jamming yang lebih kuat |
| • RJ45 urutan kabel / panjang tes kabel, hingga 300m |
| • Satu klik untuk menangkap layar, mudah untuk menyimpan antarmuka |
| |
| Spesifikasi teknis |
| OTDR |
| Model |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(tes langsung) |
ZCOTDR-4000F2
(tes langsung) |
ZCOTDR-4000T
(tes langsung) |
| Jenis |
G.652 SM |
| Panjang gelombang |
|
1310/1550 |
1310nm |
1550nm |
1610nm |
| Jangkauan Dinamis |
|
26dB/24dB |
26dB |
24dB |
22dB |
| Zona Buta Acara |
2.5m |
| ATT Zona Buta |
8m |
| Jangkauan pengujian |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Lebar Pulsa |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Keakuratan Berjarak |
± ((1m+Interval sampel+0,005%×Jarak uji) |
| Linearitas |
≤ 0,05dB/dB |
| Contoh Titik |
16k ~ 128k |
| Resolusi Sampel |
0.05m ~ 8m |
| Resolusi Kerugian |
0.001dB |
| Batas kerugian |
0.20dB |
| |
| OTDR |
| Resolusi kisaran |
0.001m |
| Indeks Refraksi |
1.00000 ~ 2.00000 |
| Keakuratan Refleksi |
±3dB |
| Format File |
Format File Standar SOR |
| Analisis Kerugian |
Metode 4 poin /metode 5 poin |
| Tingkat Keamanan Laser |
Kelas II |
| Konektor |
FC/UPC ((SC, ST yang dapat ditukar) |
| Tingkat Refresh |
3Hz ((tipe.) |
| Multitasking |
Dukungan |
| OPM |
|
LS |
| Jangkauan Gelombang |
800nm ~ 1700nm |
|
Panjang gelombang |
Sesuai dengan OTDR |
| Gelombang Kalibrasi |
850/1300/1310/1490/
1550/1625/1650nm |
|
Jenis laser |
FP-LD |
| Jangkauan pengujian |
-70~+10dBm ((Optional) /
-50~+26dBm (standar) |
|
Kekuatan |
≥-5dBm |
| Resolusi |
0.01dB |
|
Stabilitas |
CW, ±0,5dB/15min
(Setelah 15 menit pemanasan) |
| Ketidakpastian |
± 5% |
|
Konektor |
FC/UPC ((SC, ST yang dapat ditukar) |
Frekuensi
Identifikasi |
CW/270/330/1k/2kHz
(Pakai LS internal) |
|
Mode |
CW/270Hz/330Hz/1kHz/2kHz |
| Konektor |
Universal FC/SC/ST |
|
Pengakuan Gelombang |
Dukungan |
| Pengakuan Gelombang |
Dukungan |
|
Uji Kehilangan Optik |
| VFL |
|
Panjang gelombang |
Sesuai dengan LS |
| Panjang gelombang |
650nm±20nm |
|
Tes IL |
Dukungan |
| Kekuatan output |
≥ 10mW |
|
Pelacakan Kabel RJ45 |
| Mode |
CW/1Hz/2Hz |
|
Mode |
Pelacakan digital |
| Konektor |
FC/UPC (SC, ST yang dapat dipertukarkan) |
|
Jarak |
≤ 300m |
| Tingkat Keamanan Laser |
Kelas III |
|
Pelacakan Pasangan Online/Garis |
Dukungan |
| |
| Panjang Kabel RJ45 |
| Jarak pengujian |
≤ 300m |
| lainnya |
| Tampilan |
4.3 inci 800×480 IPS TFT LCD Multi touch capacitive touch screen |
| Sumber Daya |
Adaptor AC/DC:input:100V ∼240V,50/60Hz,0.6A
output: 5V, 2A, baterai lithium:3.7V, 4000mAh |
| Bekerja dengan baterai |
Uji terus menerus>12 jam |
| Penyimpanan Data |
Penyimpanan internal:8GB,≥20 ribu kurva |
| Antarmuka Data |
USB Tipe C |
| Suhu Kerja |
-10°C+50°C |
| Suhu penyimpanan |
-40°C+70°C |
| Kelembaban Relatif |
0·95% Tidak Kondensasi |
| Berat badan |
≤0,5kg (termasuk baterai) |
| Ukuran |
173mm × 109mm × 45mm |
konfigurasi: Otomatis OTDR, Ahli OTDR, Peta ventilasi E, OPM, LS, VFL, Pelacakan Kabel RJ45 ((Termasuk Pelacakan Kabel),
Urutan Kabel RJ45, Panjang Kabel RJ45, Mikroskop ((Optional), senter, Tes Kerugian Optik
Catatan: NK4000-F1 dapat menguji serat dengan sinyal 1490/1550nm (kekuatan ≤0dBm)
NK4000-F2 dapat menguji serat dengan sinyal 1310/1490/1577nm (kekuatan ≤+5dBm)
NK4000- T dapat menguji serat dengan sinyal 1310/1490/1550nm (kekuatan ≤0dBm) |
| Daftar konfigurasi |
| Host (termasuk baterai), Adapter, Data Line, 8G TF card (terbina dalam OTDR, Perangkat Lunak Analisis / Manual Pengguna), Manual Pengguna, Adaptor SC, Pelacak Kabel, Sertifikat Kualifikasi / Kartu Jaminan Layanan,Sertifikat Kalibrasi, Pembersih Potongan Katun, Instrumen ransel |
