Informasi Detail

Berat badan:	≤350g （baterai termasuk）	Ukuran:	Ukuran 173mm x 82mm x 37mm
Suhu Kerja:	-10℃～+50℃	Suhu penyimpanan:	-40°C~+70°C
Tampilan:	3,5 inci 320 × 480 LCD
Menyoroti:	Reflektor serat optik mini , Reflektometer serat optik LCD , refleksometer serat optik kompak

Deskripsi Produk

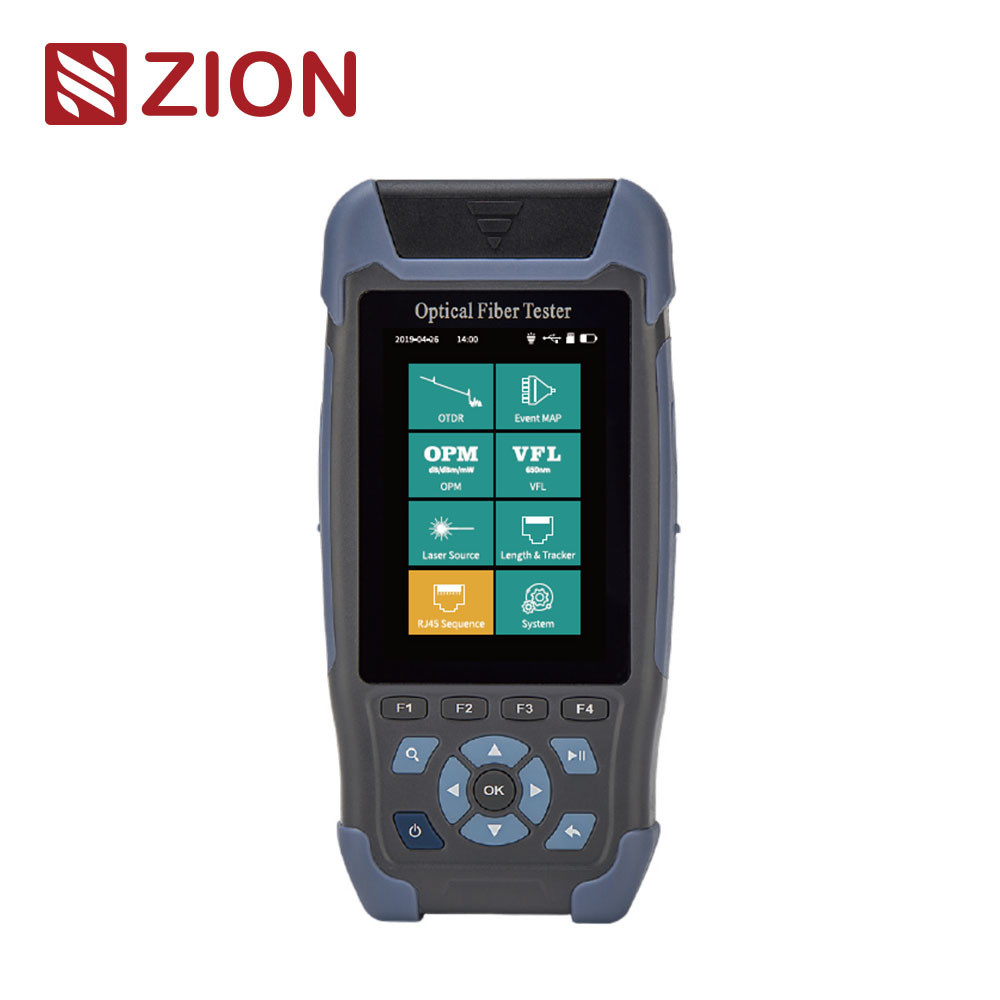

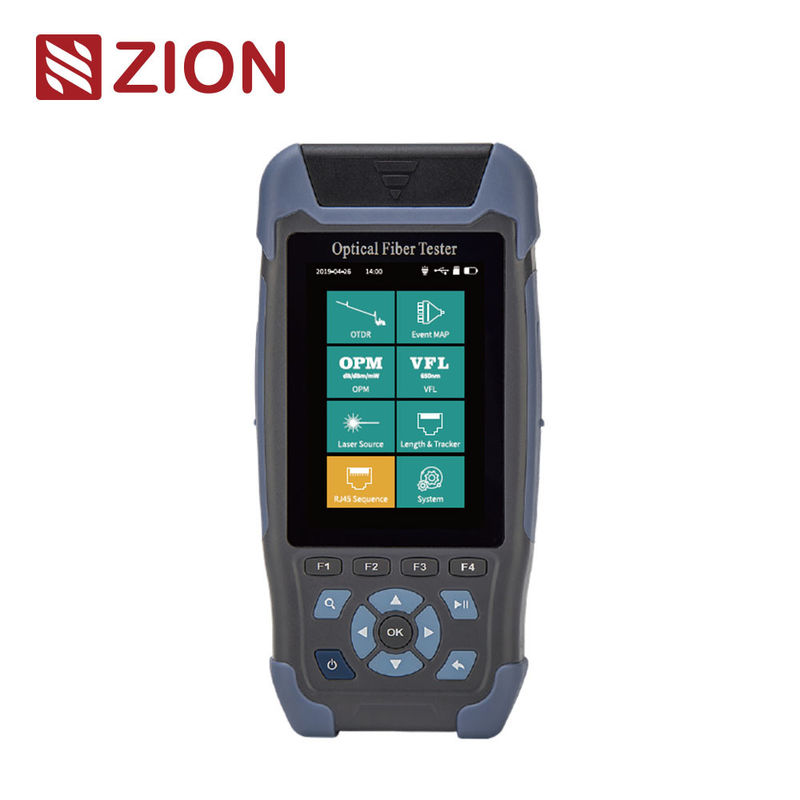

ZCOTDR-3200 Mini Pro OTDR Optical Time Domain Reflectometer


ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer mengadopsi layar tampilan warna 3,5 inci. Antarmuka operasi UI sederhana dan mudah dioperasikan.Pengukur daya optik, Lokasi Visual Fault, Urutan Kabel, Panjang Kabel, Pelacak Kabel dan senter.12 jam waktu pengukuran yang sangat panjang untuk memastikan pengujian lapangan dan pemeliharaan bekerja secara efisien. ZCOTDR-3200 seri digunakan untuk mengukur panjang, kehilangan, kualitas koneksi dan parameter lainnya dari semua jenis serat optik dan kabel.masih bisa digunakanDaya uji maksimum dengan cahaya adalah -5dBm. Hal ini dapat digunakan secara luas dalam konstruksi teknik,Tes pemeliharaan link dan perbaikan darurat sistem komunikasi sistem komunikasi serat optik.
Fitur produk
• Fiber link dengan sinyal optik ≤-5dBm, mudah diuji
• Daya tahan yang panjang, waktu pengukuran 12 jam
• Sleeve karet baru, tahan guncangan, tahan jatuh
• 3m area buta acara, uji coba mudah 3m jumper
• Desain genggam, mudah dibawa
• USB, dapat diisi ulang dengan baterai portabel
• OTDR/LS/OPM/VFL/RJ45 Rangkaian Kabel/panjang Kabel/RJ45 tracker/Flashlight

Spesifikasi teknis
OTDR
Model				ZCOTDR-3200D			ZCOTDR-3200F1 (tes langsung)	ZCOTDR-3200-F2 (tes langsung)
Jenis				G.652 SM
Panjang gelombang				1310/1550±20nm			1310nm±20nm	1550nm±20nm
Jangkauan Dinamis				24dB/22dB			24dB	22dB
Zona Buta Acara				3m
ATT Zona Buta				8m
Jangkauan pengujian				500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns
Lebar Pulsa				3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs
Keakuratan Berjarak				± ((1m+Interval sampel+0,005%×Jarak uji)
Linearitas				± 0,2dB/dB
Contoh Titik				16k ~ 128k
Resolusi Sampel				0.05m ~ 8m
Resolusi Kerugian				0.001dB
Batas kerugian				0.20dB

OTDR
Resolusi kisaran		0.001m
Indeks Refraksi		1.00000 ~ 2.00000
Keakuratan Refleksi		±3dB
Format File		Format File Standar SOR
Analisis Kerugian		Metode 4 poin /metode 5 poin
Tingkat Keamanan Laser		Kelas II
Konektor		FC/UPC ((SC, ST yang dapat ditukar)
OPM					LS
Jangkauan Gelombang	800nm ~ 1700nm				Panjang gelombang	Sesuai dengan OTDR
Gelombang Kalibrasi	850/1300/1310/1490/ 1550/1625/1650nm				Jenis laser	FP-LD
Jangkauan pengujian	-70~+10dBm ((Optional) / -50~+26dBm (standar)				Kekuatan	≥-5dBm
Resolusi	0.01dB				Stabilitas	CW, ±0,5dB/15min (Setelah 15 menit pemanasan)
Ketidakpastian	± 5%				Konektor	FC/UPC ((SC, ST yang dapat ditukar)
Frekuensi Identifikasi	CW/270/330/1k/2kHz				Mode	CW/270Hz/330Hz/1kHz/2kHz
Konektor	Universal FC/SC/ST				Urutan Kabel RJ45 & Panjang
VFL					Jarak pengujian	≤ 300m
Panjang gelombang	650nm±20nm				Pelacakan Kabel RJ45
Kekuatan output	≥ 10mW				Mode	Pelacakan digital
Mode	CW/1Hz/2Hz				Jarak	≤ 300m
Konektor	FC/UPC (SC, ST yang dapat dipertukarkan)				Pelacakan Online	Tidak mendukung

Tampilan			3.5 inci 320×480 LCD
Sumber Daya			Adaptor AC/DC: masukan: 100V240V,50/60Hz,0.6A output:5V, 2A, baterai lithium: 3.7V,4000mAh
Bekerja dengan baterai			Uji terus menerus>12 jam
Penyimpanan Data			Internal: ≥600; External: kartu TF
Antarmuka Data			USB mini
Suhu Kerja			-10°C+50°C
Suhu penyimpanan			-40°C+70°C
Kelembaban Relatif			0·95% Tidak Kondensasi
Berat badan			≤ 350g ((Termasuk baterai)
Ukuran			173mm × 82mm × 37mm
Konfigurasi standar: OTDR, E vent Map, OPM, LS, VFL, RJ45 tracker (Tracker pembelian tambahan), RJ45 Kabel Sequenc e&Length, senter
Daftar konfigurasi
Host (termasuk baterai), Adaptor, Data Line, CD-ROM (perangkat lunak analisis/manual pengguna), Manual pengguna, SC/UPC, Sertifikat kualifikasi/Kartu Jaminan Layanan, Sertifikat kalibrasi,Potongan Katun BersihTas ransel instrumen.

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
