Mini OTDR Optical Time Domain Reflectometer

Reflektor domain waktu serat optik mini

Reflektor domain waktu serat optik OTDR

Deskripsi Produk

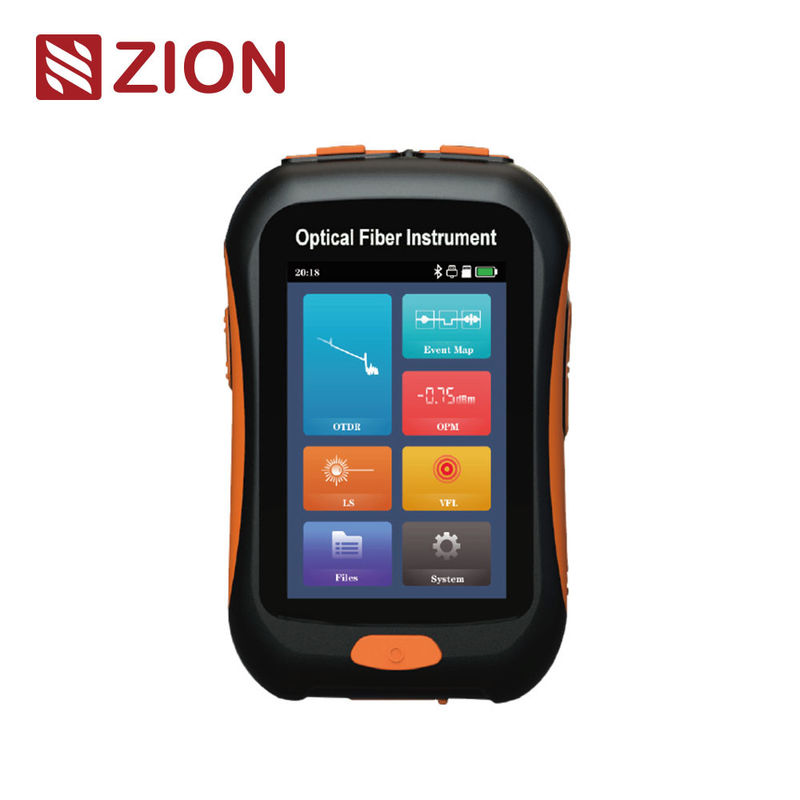

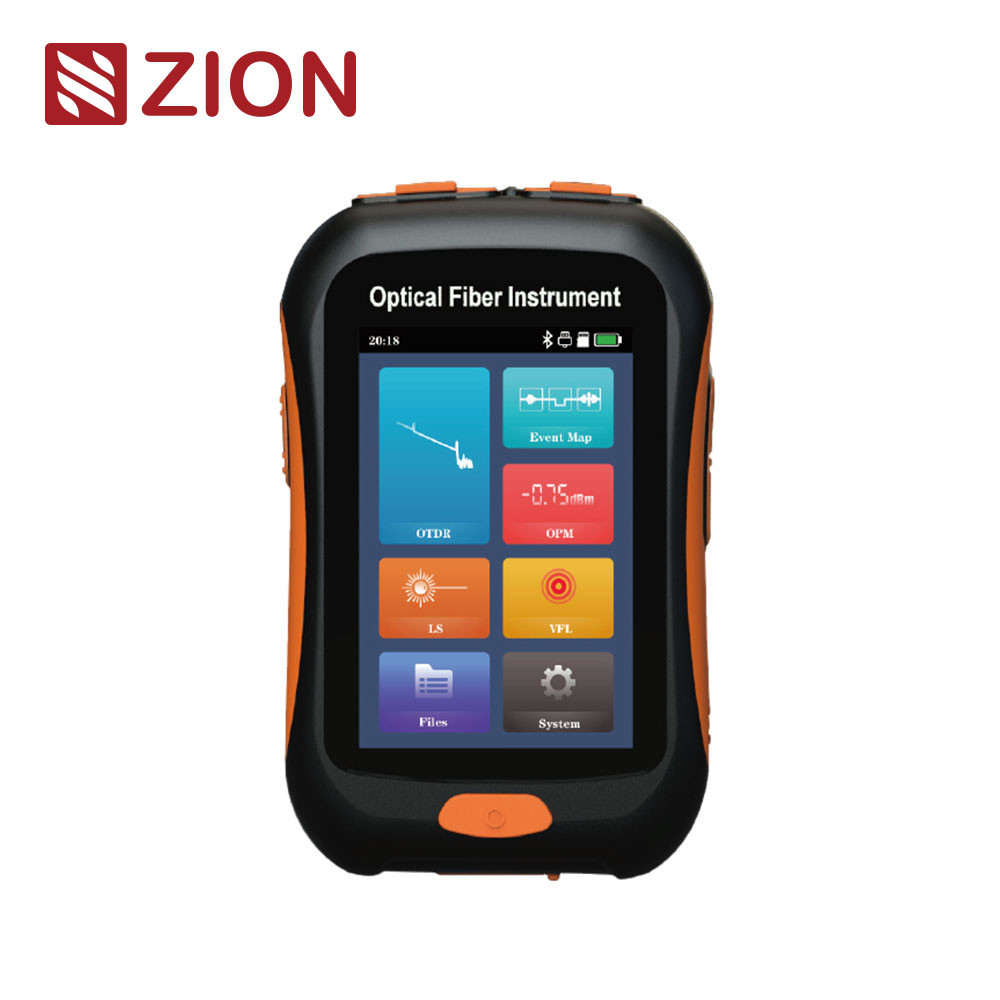

ZCOTDR-2800 Mini OTDR Optical Time Domain Reflectometer


OTDR-2800 Mini OTDR Optical Time Domain Reflectometer adalah kompak dan mudah dibawa; ia mengadopsi layar sentuh definisi tinggi 3,5 inci, mendukung multi-touch dan operasi yang lancar.Integrasi internal OTDR, peta acara, pengukur daya optik, lampu merah, senter dan fungsi lainnya dalam satu, untuk memenuhi berbagai kebutuhan tes dalam kesempatan yang berbeda.Fungsi OTDR mengadopsi panjang gelombang 1550nm dan isolator panjang gelombang berkinerja tinggiHal ini dapat melakukan tes optik pada 1490nm dan 1577nm link. Hal ini mendukung hingga sekitar +10dBm dengan kemampuan tes optik, dan jangkauan pengukuran maksimum adalah 80km.ZCOTDR-2800 digunakan untuk mengukur panjang, kehilangan, kualitas koneksi dan parameter lainnya dari serat optik.Ini cocok untuk pemeliharaan jalur dan pengujian perbaikan darurat oleh personel instalasi dan pemeliharaan.
Fitur produk
• area acara 2,5m, mudah untuk menguji 5m jumper
• Analisis Tautan Cerdas (Peta Acara)
• VFL/OPM/LS terintegrasi, kaya fungsi
• Ringan dan mudah dibawa
• Dukungan tes langsung
• Jarak maksimum 80km
• Operasi penuh layar, interaksi manusia-komputer ramah
• Prosesor berkinerja tinggi, kontrol yang mulus

Spesifikasi teknis
OTDR
Jenis Serat		G.652 SM
Panjang gelombang		1550nm±20nm
Jangkauan Dinamis		20dB
Zona Buta Acara		2.5m
ATT Zona Buta		10m
Jangkauan pengujian		100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km
Lebar pulsa		5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs
Keakuratan jangkauan		± ((1m+ Interval sampel + 0,005%xJarak uji)
Keakuratan kerugian		0.01dB
Linearitas		± 0,05dB/dB
Titik Sampel Maksimal		≥20000
Resolusi Sampel Maks		≤ 0,03m
Resolusi Kerugian		0.01dB
Batas kerugian		0.20dB
Resolusi kisaran		0.01m

OTDR
Indeks Refraksi		1.00000 ~ 2.00000
Keakuratan Refleksi		±3dB
Format File		Format File Standar SOR
Analisis Kerugian		Metode 4 poin /metode 5 poin
Tingkat Keamanan Laser		Kelas II
Konektor		SC/PC

OPM			LS
Jangkauan Gelombang	800nm ~ 1700nm		Panjang gelombang	Sesuai dengan OTDR
Gelombang Kalibrasi	850/1300/1310/1490/ 1550/1625/1650nm		Jenis laser	Sesuai dengan OTDR
Jangkauan pengujian	-70~+10dBm ((Optional) / -50~+26dBm (standar)		Kekuatan	≥-5dBm
Resolusi	0.01dB		Stabilitas	CW, ±0,5dB/15min (Setelah 15 menit pemanasan)
Ketidakpastian	± 5%		Konektor	SC/PC
Konektor	Universal FC/SC/ST		Mode	CW/270Hz/330Hz/1kHz/2kHz
VFL			lainnya
Panjang gelombang	650nm±20nm		Tampilan	Full touch 3,5 inci, 320×480, Layar LCD berwarna
Kekuatan output	≥ 10mW		Sumber Daya	Adaptor AC/DC: Masukan: 100V240, 50/60Hz, 0,6A output: 5V, 2A, Baterai lithium: 3.7V, 2200mAh
Mode	CW/1Hz/2Hz		Bekerja dengan baterai	Standby>6 jam Pengujian terus menerus>4 jam
Konektor	Universal FC/SC/ST		Penyimpanan Data	kurva internal ≥ 2000
Tingkat Keamanan Laser	Kelas II

Antarmuka Data		USB tipe C
Suhu Kerja		-10°C+50°C
Suhu penyimpanan		-40°C+70°C
Kelembaban Relatif		0·95% Tidak Kondensasi
Berat badan		≤200g ((Termasuk baterai)
Ukuran		126mm × 80mm × 37mm
Konfigurasi standar: OTDR, OPM, LS, VFL, Flashlight,

Daftar konfigurasi
Host (termasuk baterai), adaptor daya, kabel data, CD-ROM (termasuk perangkat lunak analisis, manual instruksi), manual instruksi, sertifikat kalibrasi,Sertifikat Kesesuaian/Kartu Jaminan Layanan Pasca Penjualan, Pembersih Pad, Paket Khusus untuk Instrumen

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
