Informasi Detail

Berat badan:	< 1,2 kg	Ukuran:	227mmx160mmx70mm
Tampilan:	Layar sentuh LCD+ warna 5,6 inci	Suhu Kerja:	-10°C~+50°C
Suhu penyimpanan:	-40°C~+70°C
Menyoroti:	Reflektor domain optik OTDR , refleksometer domain optik OTDR , refleksometer domain optik kompak

Deskripsi Produk

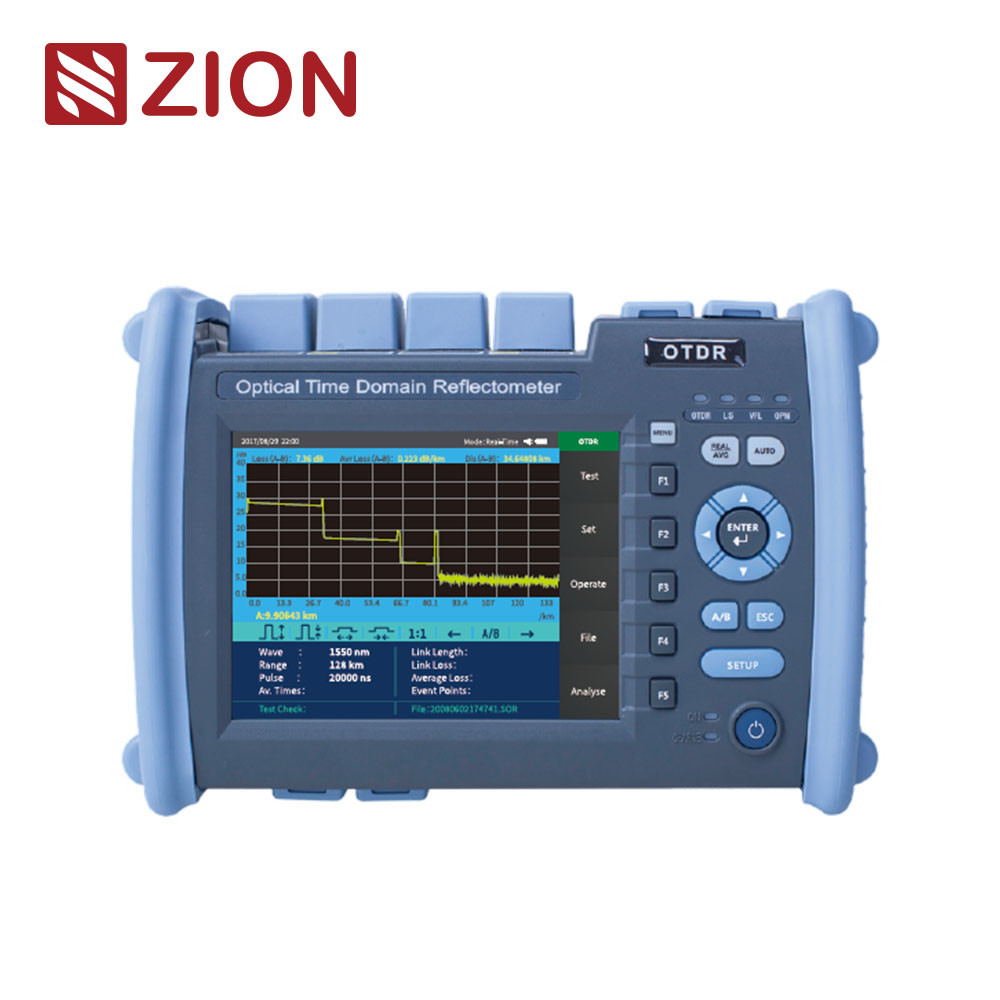

ZCODR-6000P Pon OTDR Optical Time Domain Reflectometer

ZCOTDR-6000P PON OTDR mengadopsi layar berwarna 5,6 inci, operasi ganda tombol dan sentuhan.Seluruh mesin mengintegrasikan Visual Fault Location, Peta Acara, Meter Daya Optik, Sumber Cahaya, Tes Kerugian Optik, Fungsi Deteksi Wajah Akhir Optik,integrasi multifungsi untuk membantu pelanggan menyelesaikan tes lapangan dan pemeliharaan secara efisienHal ini terutama digunakan untuk mengukur panjang, kehilangan, kualitas koneksi dan parameter lainnya dari semua jenis serat optik dan kabel.perbaikan darurat sistem komunikasi sistem komunikasi serat optik, pengembangan dan pengukuran produksi kabel serat optik.

Fitur produk

• PON tes jaringan, menembus 1:32 splitter

• Pengolahan data secara batch, mencetak formulir laporan

• Komunikasi tanpa gangguan, tes online

• Nomenklatur dalam bahasa Cina dan Inggris

• Format output file SOR standar

• Mode operasi ganda tombol + layar sentuh

• Integrasi PON OTDR/VFL/LS/OPM/Peta Acara/Deteksi Wajah Akhir/Pengujian Kerugian Optik

Spesifikasi teknis

ZCOTDR-6000P PON OTDR

Model

PD1

PS1

PS2

PT1

PT2

PT3

PT4

Panjang gelombang

1310nm±20nm
1550nm±20nm

1625nm±20nm
(Difilter)

1650nm±5nm
(Difilter)

1310nm/1550nm±20nm
1625nm±20nm
(Difilter)

1310/1550nm±20nm
1650±5nm
(Difilter)

Filter

High pass>1595nm
Isolasi > 40dB
(1270nm ~ 1585nm)

Bandpass
1650nm±7nm
Isolasi > 40dB
(1650nm±10nm)

High pass>1595nm
Isolasi > 40dB
(1270nm ~ 1585nm)

Bandpass 1650nm±7nm
Isolasi > 40dB
(1650nm±10nm)

Jenis serat

G.652

Jangkauan Dinamis Maksimal

37/35dB

38dB

38/36/36dB

40/38/38dB

42/40/40dB

38/36/36dB

Zona Buta Acara

0.8m

ATT Zona buta

Zona buta PON

30m

Jangkauan pengujian

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Lebar Pulsa

3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Keakuratan Jangkauan

± ((0,75m+ Interval sampel 40,005% xJarak uji)

Kehilangan Resolutlon

± 0,001dB

Keakuratan Kerugian

± 0,05dB/dB

PON OTDR

Contoh Titik

16k-256k

Resolusi Sampel

0.05m-16m

Refleksi akurat

±3dB

Format File

Format File SORStandard

Mode Pengukuran Kerugian

Metode 4 poin /metode 5 poin

Tingkat Keamanan Laser

Kelas II

Tingkat Refresh

3Hz (Typ.)

Penyimpanan Data

Penyimpanan intemal:s3000 kurva; Penyimpanan ekstemal: 4G bit

Konektor

FC/UPC (Beda sC,sT)

Antarmuka Data

USB, MiniUSB, 10M/100M Ethernet Port

OPM

Rentang panjang gelombang

800nm ~ 1700nm

Konektor

Masing-masing FC/SC/ST

Ruang Lingkup Uji

-50dBm~+26dBm

Ketidakpastian

± 5%

Panjang gelombang kalibrasi

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Jenis laser

FP-LD

Panjang gelombang

Sesuai dengan panjang gelombang output OTDR

Kekuatan output

≥-5dBm

Stabilitas

CW,±0,5dB/15min ((Pengujian setelah 15 menit pemanasan sebelumnya)

Konektor

FC/UPC ((Sc,sT yang dapat ditukar)

OpticalLoss Testindex mengacu pada indeks LS dan OPM di atas.

lainnya

Tampilan

5.6 inci layar LCD warna + sentuh

Sumber Daya

Adaptor AC/DCA:input: 100V~240V,50/60Hz,0.6A, output: 12V ~ 19V, 1.5Baterai: 7.4V, 5200mAh

Suhu Kerja

-10°C~+50°C

Suhu penyimpanan

-40°C~+70°C

Kelembaban Relatif

0~95%, Tidak Kondensasi

Berat badan

< 1,2 kg

Ukuran

227mmx160mmx70mm

Fungsi Host: PON OTDR/OPM/VFL/Ls/Peta Acara/Deteksi Ujung Serat (detektor pembelian tambahan) /Pengujian Kerugian Optik

Daftar konfigurasi

Tidak, tidak.

Nama

Jumlah

Perhatikan

Tuan rumah

Adaptor AC/DC

U disk (mengandung perangkat lunak analisis / Manual Pengguna)

Pen sentuh

Garis data

Adaptor OTDR SC

Adaptor OPM SC

Manual Pengguna

Sertifikasi kalibrasi

Sertifikat/Kartu Jaminan

Sepotong kapas bersih

Genggam kulit

Tas ransel khusus untuk instrumen

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 pcs
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak ada batas
