1. Atenuasi:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • Multimode 50/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • Multimode 62,5/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Bandwidth (hanya serat multimode):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Dispersi Mode Polarisasi (PMD):

   • Serat Individu:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Nilai Tautan Desain:
     • ≤0,10 ps/√km untuk G.652.D dan G.655.

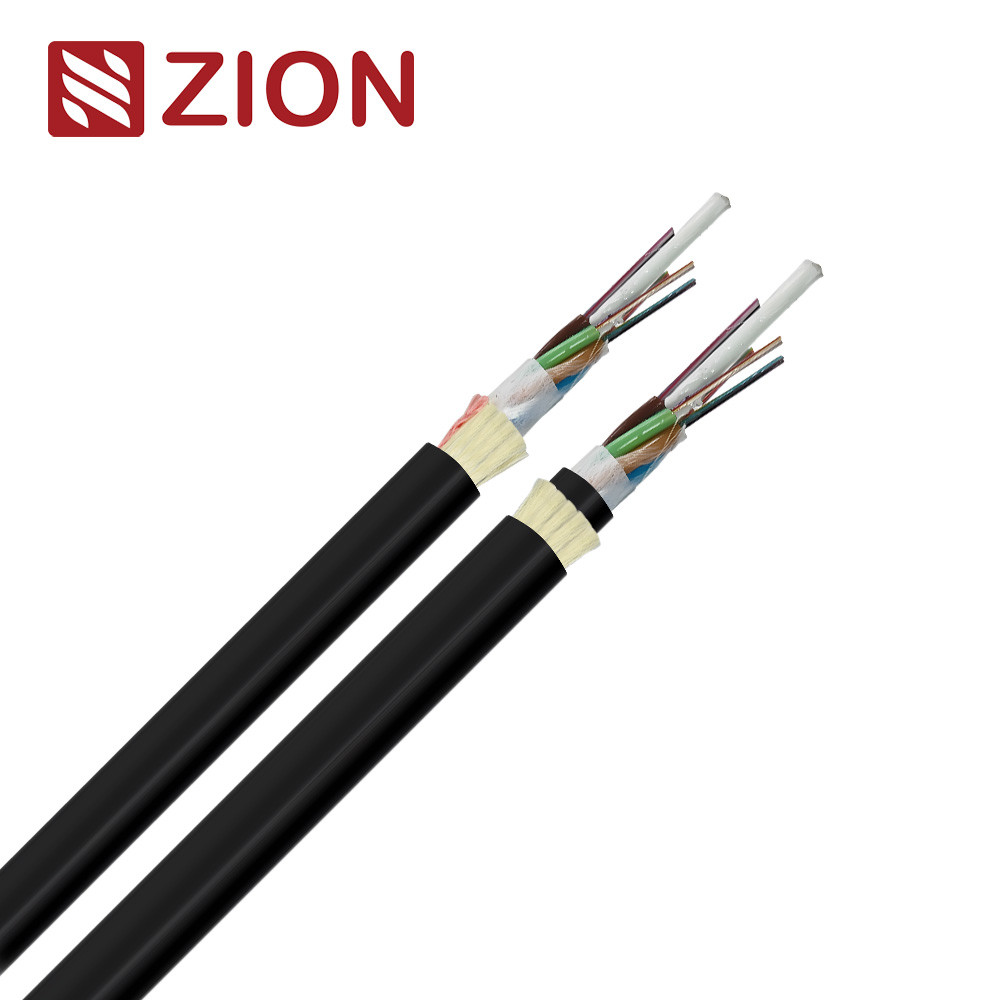

Data Teknis:

1. Jumlah Serat:

   • Pilihan berkisar dari 6 hingga 288 serat.

2. Desain Tabung Longgar:

   • Konfigurasi: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Diameter Luar: Dapat disesuaikan antara 1,5 mm dan 2,5 mm tergantung pada desain dan jumlah serat.

3. Anggota Kekuatan Pusat:

   • Bahan: Plastik Bertulang Serat Kaca (GFRP).
   • Diameter: Dapat disesuaikan (1,8 mm hingga 3,7 mm).
   • Beberapa desain menyertakan bagian kekuatan pusat berlapis PE.

4. Pemblokiran Air:

   • Bahan : Pita penahan air.

5. Anggota Kekuatan Perifer:

   • Bahan: Benang Aramid.

6. Selubung Luar:

   • Ketebalan: Biasanya 1,8 mm (dapat disesuaikan antara 1,5 mm dan 2,0 mm).

7. Dimensi Kabel:

   • Diameter tipikal: 9,5 mm hingga 20,2 mm.
   • Tersedia desain yang dapat disesuaikan.

8. Kondisi Pengoperasian:

   • Kisaran Suhu: -40°C hingga +70°C.
   • Maks. Bentang: 50 m hingga 150 m (tergantung desain dan kondisi).
   • Kondisi Iklim: Dirancang tanpa es dan kecepatan angin maksimum 25 m/s.

Catatan Tambahan:

• Struktur kabel dan jumlah serat dapat disesuaikan untuk memenuhi kebutuhan pelanggan tertentu.
• Diameter dan berat kabel dapat bervariasi tergantung desain.
• Perhitungan bentang harus mempertimbangkan kondisi iklim setempat untuk mendapatkan kinerja yang optimal.

Fiber Datas-SM

Parameter dan Hasil Pengujian Utama

Properti Optik:

1. Koefisien Atenuasi (dB/km):

   • Pada panjang gelombang yang berbeda (850 nm, 1310 nm, 1550 nm, dll.), semua nilai mematuhi atau meningkatkan rekomendasi ITU-T, memastikan kehilangan sinyal minimal.

2. Koefisien Dispersi:

   • Pada panjang gelombang dari 1285 nm hingga 1625 nm, nilai dispersi konsisten dengan persyaratan transmisi kinerja tinggi.

3. Indeks Bias Kelompok Efektif (EGRI):

   • Stabil pada 1310 nm, 1550 nm, dan 1625 nm untuk semua jenis serat.

4. Kerugian Lenturan Makro:

   • Kerugian lentur yang sangat rendah bahkan pada radius kecil (misalnya 10 mm), khususnya untuk serat G.657.A1/A2, cocok untuk pemasangan rapat.

5. Karakteristik Lingkungan:

   • Daya tahan dalam siklus suhu, perendaman dalam air, dan uji penuaan menunjukkan ketahanan lingkungan yang kuat.

Pengujian Mekanis:

1. Kekuatan Tarik (IEC 794-1-E1):

   • Tidak ada serat yang putus atau kerusakan selubung pada beban tarik 5000 N.

2. Uji Hancur (IEC 60794-1-E3):

   • Tidak ada serat yang putus atau kerusakan selubung pada beban 3000 N/100 mm.

3. Uji Dampak (IEC 60794-1-E4):

   • Tidak ada kerusakan dalam berbagai benturan dengan energi 4,5 Nm.

4. Pembengkokan Berulang (IEC 60794-1-E6):

   • Perubahan kerugian adalah ≤0,1 dB dalam 30 siklus pada diameter lentur 20xOD.

5. Uji Torsi (IEC 60794-1-E7):

   • Mempertahankan integritas setelah putaran ±90° selama 10 siklus dengan tegangan 150 N.

6. Penetrasi Air (IEC 60794-1-F5B):

   • Tidak ada kebocoran air setelah 24 jam di bawah ketinggian air 1 m.

7. Perputaran Suhu (IEC 60794-1-F1):

   • Tidak ada perubahan kerugian >0,1 dB setelah variasi suhu (-20°C hingga +40°C).

8. Aliran Majemuk (IEC 60794-1-E14):

   • Tidak ada aliran senyawa setelah 24 jam pada 70°C.

9. Uji Tegangan Tinggi Selubung:

   • Tidak ada kerusakan pada tegangan tinggi yang diterapkan (ketebalan selubung 9×).

Kesimpulan:

Kabel serat optik memenuhi atau melampaui standar internasional (IEC, ITU-T, dll.).metrik kinerja optik, mekanik, dan lingkungan, mengonfirmasi kesesuaiannya untuk diterapkan dalam kondisi yang beragam dan menantang. Konstruksi yang kokoh memastikan keandalan yang tinggi untuk aplikasi dalam jaringan telekomunikasi modern, termasuk sistem PON, tulang punggung, dan jaringan akses.

Penandaan Kabel & Warna Serat
Penandaan selubung

PERUSAHAAN Nama kabel fiber N*core G.652D 2024 XXXXm

PERUSAHAAN: Merek pabrikan
2024: Tahun pembuatan
Nama kabel serat: Jenis kabel
G.652D: N inti serat optik mode tunggal (ITU-T Rec. G.652D)
XXXXm: Tanda meter

*Penandaan dicetak setiap 1 meter;
**”G.652D” berarti ITU-T Rec. Low Water Peak (LWP) G.652 serat optik mode tunggal.

Juga bisa sesuai dengan penandaan kabel klien.
1 Warna penandaannya putih,
2 Marka yang panjangnya tidak jelas sesekali diperbolehkan jika kedua marka yang berdekatan jelas.
3 Kedua ujung kabel disegel dengan penutup ujung yang dapat menyusut karena panas untuk mencegah masuknya air.

Warna serat dan kode warna pengikat: menurut EIA/TIA 598B

Data Teknis Struktur OEM

Data ini memberikan spesifikasi teknis utama untuk desain kabel serat optik OEM, memastikan kemampuan beradaptasi terhadap kebutuhan pelanggan tertentu. Informasi tersebut menyoroti aspek struktural, material, dan kinerja kabel.

Detail Teknis Utama:

Konfigurasi Desain:

• Struktur Kabel (Tabung + Pengisi + Anggota Kekuatan):
  • Untuk 12 serat: 3+2+1
  • Untuk 24 serat: 1+4+1
  • Untuk 48 serat dan seterusnya: 1+4+1

Bahan dan Dimensi:

1. Jenis Serat:

   • Serat mode tunggal: ITU-T G.652.D

2. Anggota Kekuatan Pusat:

   • Bahan: FRP atau Kawat Baja
   • Diameter: 1,2 mm (FRP) atau 1,0 mm (Kawat Baja)

3. Tabung Longgar:

   • Bahan: PBT
   • Diameter: 2,1 mm atau 1,8 mm

4. Pengisi:

   • Bahan : PP
   • Diameter: 1,8mm

5. Lapisan Pemblokiran Air:

   • Bahan: Benang Pemblokir Air dan Pita Pemblokir Air

6. Anggota Kekuatan Benang:

   • Bahan: Benang Aramid

7. Selubung Luar:

   • Bahan: HDPE
   • Ketebalan:
     • 12 serat: 0,8 mm
     • 24 serat: 1,6 mm
     • 48 serat: 1,9 mm
   • Warna: Hitam

Dimensi dan Berat Kabel:

• Diameter Kabel:
  • 12 serat: 9,0 mm
  • 24 serat: 13,0 mm
• Berat Kabel:
  • 12 serat: 75 kg/km
  • 24 serat: 95 kg/km

Kinerja Mekanik dan Lingkungan:

1. Ketegangan Instalasi Maks:
   • 2400 N
2. Radius Tekuk Minimum:
   • Tanpa ketegangan: 10×Diameter Kabel
   • Di bawah tegangan maksimum: 20×Diameter Kabel
3. Kisaran Suhu:
   • Instalasi: -20°C hingga +60°C
   • Transportasi & Penyimpanan: -40°C hingga +70°C
   • Pengoperasian: -40°C hingga +70°C

Ringkasan:

Desain kabel serat optik OEM ini menawarkan keseimbangan antara daya tahan dan kinerja, memastikan pengoperasian yang andal dalam berbagai kondisi lingkungan. Konfigurasi modularnya (jumlah serat, anggota kekuatan, dan dimensi tabung longgar) dan bahan yang kuat (HDPE, PBT, benang aramid) memungkinkan penerapan luas dalam bidang telekomunikasi, memastikan kepatuhan terhadap standar industri dan kebutuhan spesifik pelanggan.

Pengepakan dan Penandaan

1. Pengepakan

1.1 Setiap panjang kabel harus digulung pada Drum Kayu yang cocok untuk pengiriman jarak jauh.

1.2 Ditutupi dengan lembaran penyangga plastik.

1.3 Disegel dengan reng kayu yang kuat.

1.4 Setidaknya 1 m ujung dalam kabel akan disediakan untuk pengujian.

1,5 Panjang drum
- 1.5.1 Panjang drum standar adalah 2000-4000m
- 1.5.2 Panjang tunggal tidak kurang dari 96% panjang standar per drum diperbolehkan untuk kuantitas tidak melebihi 10% dari total pasokan;

1.5.3 Jumlah total setidaknya merupakan jumlah yang dipesan.

2. Penandaan Drum

2.1 Drum kabel
- Merek pabrikan;
- Panah arah gulungan;
- Posisi ujung luar kabel menunjukkan panah;
- Kata “KABEL SERAT OPTIK”;
- Asal, Kata “DIBUAT DI CINA”;
- Pelat peringatan yang menunjukkan metode yang benar untuk memuat, membongkar, dan mengangkut kabel;
- Informasi pelanggan lainnya seperti no kontrak, no proyek, dan tujuan pengiriman. (jika diperlukan)

2.2 Pelat penanda
- Nama produk;
- Jenis dan ukuran kabel;
- Panjang drum;
- Berat Kotor / Bersih dalam kilogram;
- Nomor drum dalam meter;
- Nama pabrikan;
- Tahun dan bulan pembuatan;
- Nomor proyek, nomor kontrak atau nomor pesanan pembelian (jika diperlukan).
