Variasi Desain OPGW. Konfigurasi kawat tanah optik standar untuk perlindungan jaringan listrik.

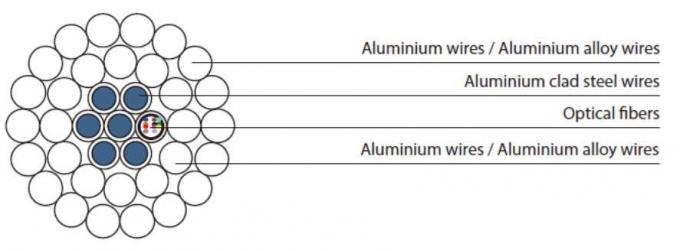

Desain Tipikal OPPC

Tabung Aluminium dikelilingi oleh lapisan tunggal atau ganda kawat baja berlapis aluminium ((ACS) atau campuran kawat ACS dan kawat paduan aluminium.

Karakteristik dan Aplikasi

• Mengganti satu atau beberapa kawat konduktor tradisional dengan tabung baja tahan karat dan membentang tabung dengan kabel AS/baja dan kabel AL/AA.
• Mengganti satu dari tiga konduktor fase dengan OPPC, sehingga membentuk jalur transmisi yang terdiri dari satu OPPC dan dua konduktor fase.
• Kinerja mekanik dan listrik dapat mencocokkan dua konduktor fase yang berdekatan.
• OPPC dapat memenuhi tahan suhu tinggi tahan lama yang diverifikasi oleh uji Siklus Suhu dan uji arus pendek.
• OPPC diterapkan pada saluran listrik tegangan menengah dan tinggi tanpa kabel tanah seperti 10kV, 35kV, 66kV dan sebagainya.
• Telekomunikasi untuk jalur listrik tegangan menengah dan tinggi di daerah perkotaan dan pedesaan; Penyediaan kabel optik untuk stasiun otomatisasi distribusi bangunan.

Rincian kemasan dan drum

Penanda lambung kabel:

• Warna penanda:Putih
• Isi:
  • Produsen:ZION
  • Tahun Pembuatan
  • Jenis Kabel
  • Nomor Kabel
  • Interval Penanda Panjang:1 ± 0,2% m
• Penanda yang dapat disesuaikan:Legenda lapisan luar dapat diubah sesuai permintaan pengguna.

Panjang gulungan:

• Panjang standar:2 sampai 3 km per gulungan
• Panjang khusus:Tersedia atas permintaan

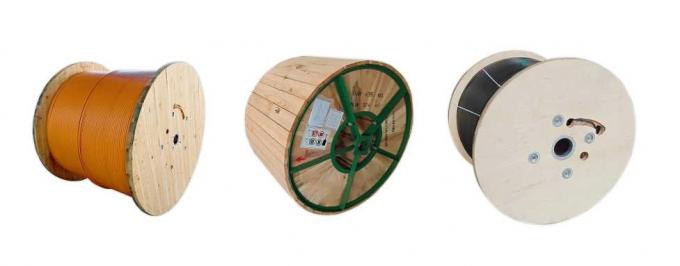

Kabel Drum:

• Bahan drum:Batang kayu atau kayu lapis yang disemprotkan
• Penutup:Kedua ujung ditutup dengan tutup plastik untuk mencegah kelembaban selama pengiriman, penanganan, dan penyimpanan.
• Pengujian Akses:Ujung dalam kabel tersedia untuk tujuan pengujian.

Pengemasan Kabel:

• Penutup pelindung memastikan tidak ada infiltrasi kelembaban selama transit atau penyimpanan, menjamin integritas produk yang optimal saat pengiriman.

Tampaknya Anda berbagi data yang terkait dengan berbagai jenis kabel OPPC di bawah berbagai kondisi suhu.yang bisa mewakili:

• Jenis kabel (OPPC-XX/YY): Berbagai model OPPC (Optical Phase Conductor).
• Peringkat Saat Ini(diukur dalam ampere, kemungkinan arus maksimum setiap kabel dapat membawa dalam rentang suhu yang berbeda).
• Kisaran Suhu: Suhu operasi yang berbeda: 40-70°C, 40-80°C, dan 40-90°C.
• Nilai Lainnya: Nilai-nilai yang tersisa mungkin terkait dengan spesifikasi yang berbeda, seperti kehilangan daya, kekuatan tarik, atau karakteristik listrik tertentu pada suhu tersebut.
