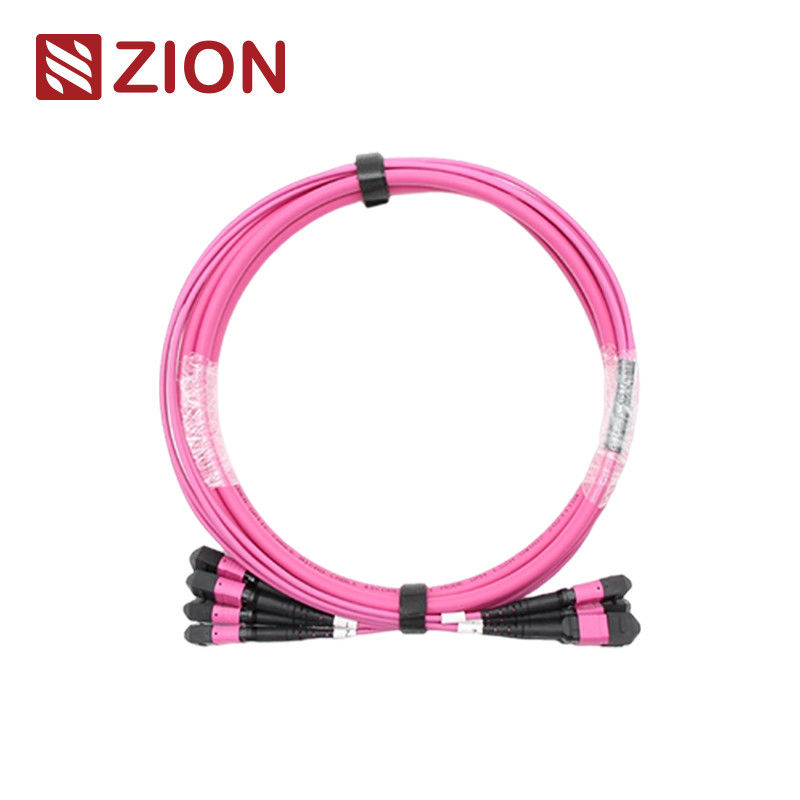

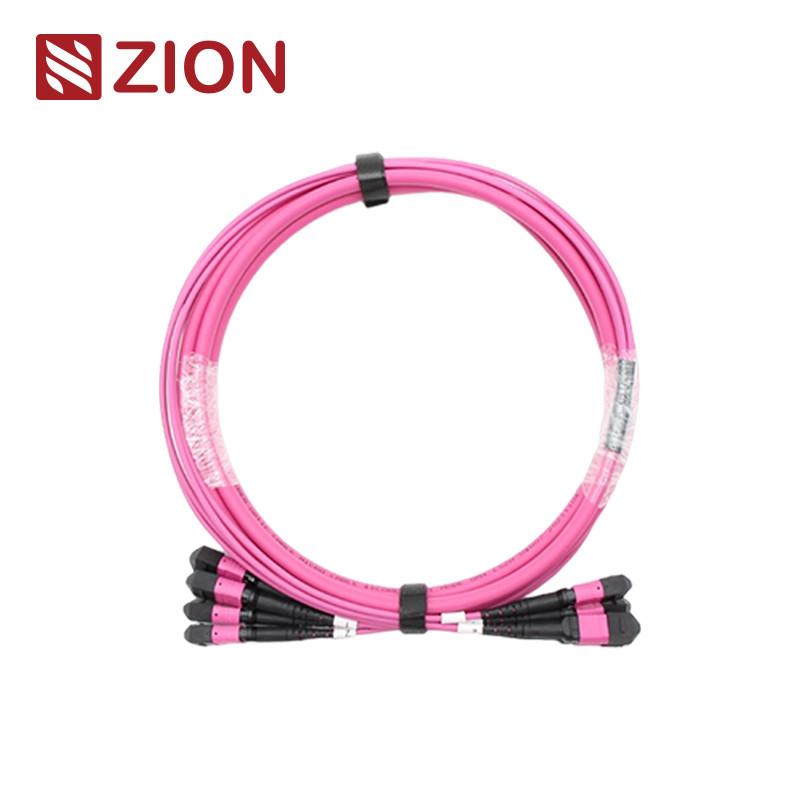

(4×12)48F MTP OM4 Kabel Trunk Fiber Optik
Kabel trunk fiber optik MTP OM4 kepadatan tinggi yang dirancang untuk aplikasi pusat data, penerapan fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik.
Identifikasi Produk
Kode Zion: ZCM22C8HIAX
Deskripsi Zion: (4×12)48F MTP OM4 Kabel Trunk Fiber Optik
Konektor MTP adalah jenis konektor push-on multi-fiber yang dirancang untuk lingkungan berkepadatan tinggi. Sistem pra-koneksi ini terutama digunakan di pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung aplikasi 40G, 100G, dan QSFP+.
Spesifikasi Konektor MTP
Jenis konektor MTP diklasifikasikan menurut peraturan EIA/TIA-604-5 berdasarkan jumlah inti, jenis kelamin (pria/wanita), dan polaritas (PC atau APC).
Kabel trunk MPO/MTP 24F-144F diakhiri dengan konektor MPO/MTP di kedua ujungnya, menghubungkan modul MPO/MTP sebagai tautan permanen. Tersedia dengan 12, 24, 48, 60, 72, 96, atau 144 serat, kabel ini mendukung kecepatan hingga solusi pusat data 10/40/100Gbps.
Standar Industri
MTP Singlemode
Referensi: EIA/TIA-604-5
Detail Perumahan:
SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
SM APC: Konektor kuning + boot hitam (MTP Kerugian Super Rendah)
MTP Multimode
Referensi: EIA/TIA-604-5
Detail Perumahan:
OM1&OM2 PC: Konektor krem + boot hitam (MTP Kerugian Standar)
OM3&OM4 PC: Konektor aqua + boot hitam (MTP Kerugian Standar & Super Rendah)
OM3&OM4 PC: Konektor Heather Violet + boot hitam (MTP Kerugian Standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai TIA-604-5(FOCIS5)
- Kabel terstruktur sesuai TIA-568-C
- Sesuai 10G Fiber Channel
- Sesuai 40G dan 100G IEEE 802.3
Spesifikasi Optik
Insertion Loss (MTP) - IEC 61300-3-34
Singlemode (APC 8 derajat dipoles):
Kerugian standar: ≤0.75dB (maks), ≤0.50dB (Khas)
Kerugian Super Rendah: ≤0.35dB (maks), ≤0.20dB (Khas)
Multimode (PC Flat polish):
Kerugian standar: ≤0.6dB (maks), ≤0.50dB (Khas)
Kerugian Super Rendah: ≤0.35dB (maks), ≤0.20dB (Khas)
Insertion Loss (LC/SC/FC/ST) - IEC 61300-3-6
Mode tunggal (APC 8 derajat dipoles): ≤0.3dB
Multimode (PC Flat polish): ≤0.3dB
Return Loss (MTP)
Singlemode (APC 8 derajat dipoles): ≥60dB
Multimode (PC Flat polish): ≥25dB
Spesifikasi Tambahan
- Return loss (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
- Daya Tahan: <0.3dB perubahan khas (200 kawin)
- Pertukaran: ≤0.2dB
- Uji Sisipan-Tarik: 500 kali, IL＜0.5dB
- Kekuatan tarik: >70N
- Waktu pasang: >600
- Suhu Pengoperasian (Singlemode APC): -40°C hingga +85°C
Fitur Utama
- Kerugian penyisipan rendah, kerugian balik tinggi
- Konektor Multi-fiber berbasis MT dengan terminasi 4, 8, 12, dan 24 serat
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk kerugian rendah dan aplikasi SM dan MM standar
- Pilihan kabel bundar yang diperkeras, kabel oval, dan pita telanjang
- Perumahan berkode warna untuk identifikasi yang mudah
- Pengulangan dan pertukaran yang sangat baik
Aplikasi
Semua Konektor MTP OMC bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Fiber MTP digunakan di tiga area utama:
- Lingkungan pusat data berkepadatan tinggi
- Penerapan fiber-to-the-building
- Koneksi internal dalam peralatan fiber optik
Aturan Penamaan & Konfirmasi Pesanan
Tab Tarik Dorong Untuk Senko MTP
Material Produk
Konstruksi Kabel
Konektor & Saluran Serat
Catatan: Konektor wanita harus dihubungkan dengan jenis konektor pria.
Gambar Kabel Trunk MTP-MTP 12F
Spesifikasi Toleransi Panjang
| Panjang Keseluruhan (L) (m) |
Panjang Toleransi (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% × L/-0 |
Metode Koneksi Polaritas MTP/MPO
Tiga metode koneksi membantu mempertahankan polaritas MTP/MPO yang tepat. Karena konektor unit kabel trunk MPO/MTP 24F-144F adalah 12F MPO/MTP, ia berbagi polaritas yang sama dengan kabel trunk 12F MPO/MTP tunggal.
Detail Material
Model Kabel Trunk MPO/MTP Populer
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Kabel Trunk Fiber Optik
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Kabel Trunk Fiber Optik
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Kabel Trunk Fiber Optik
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Kabel Trunk Fiber Optik
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Kabel Trunk Fiber Optik
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Kabel Trunk Fiber Optik
Pengemasan
Kabel fiber optik dikemas dalam karton pelindung dengan label OMC sebagai standar. Ukuran karton yang tersedia termasuk 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm, dipilih berdasarkan persyaratan kuantitas. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel khusus, pencetakan, dan bahan jaket
- Pelabelan OEM, cincin identifikasi, label kabel, dan tanda pengiriman
- Tersedia beberapa tingkat kualitas
Portofolio Produk

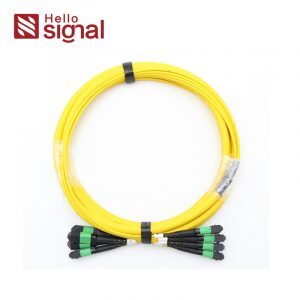

(4×12)48F MPO SM Kabel Trunk Fiber Optik
Jaringan Optik, KABEL TRUNK MPO-MTP, MTP/MPO, Komponen Optik

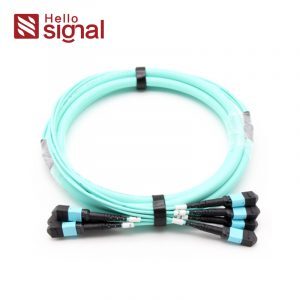

(4×12)48F MPO OM3 Kabel Trunk Fiber Optik
Jaringan Optik, KABEL TRUNK MPO-MTP, MTP/MPO, Komponen Optik

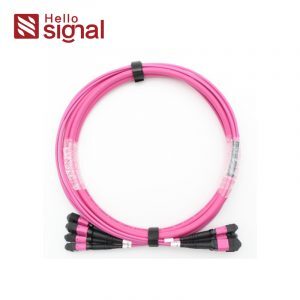

(4×12)48F MPO OM4 Kabel Trunk Fiber Optik
