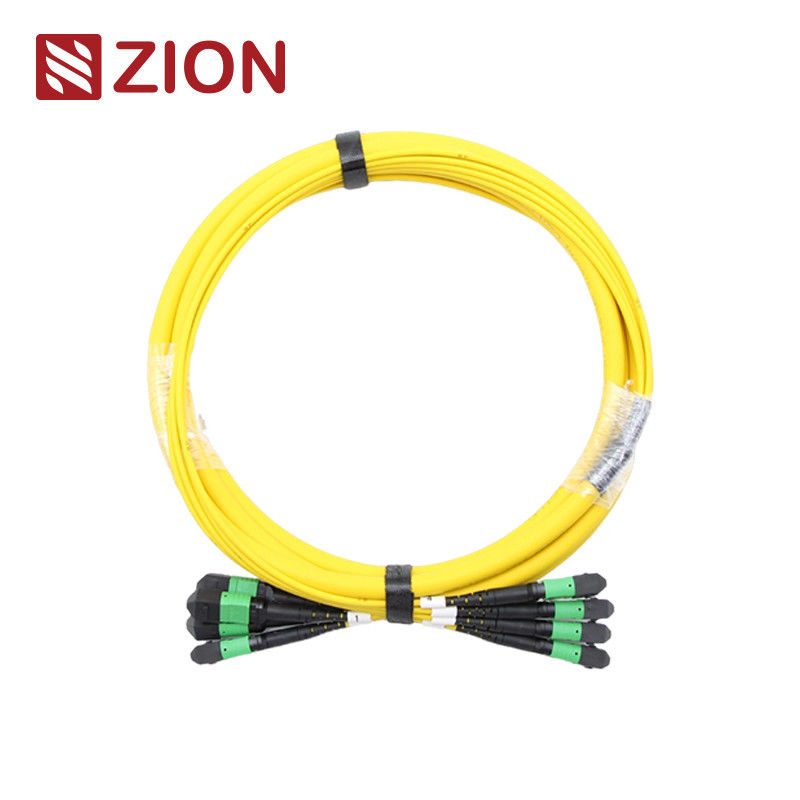

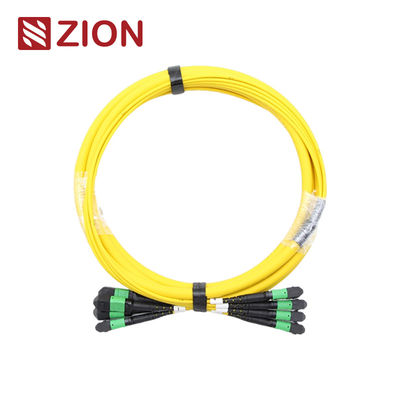

48F (4x12) MTP Single-Mode Fiber Optic Trunk Cable
Kabel batang serat optik mode tunggal (4*12) 48F MTP dengan kepadatan tinggi ini menyediakan konektivitas yang dapat diandalkan untuk aplikasi pusat data dan telekomunikasi yang menuntut.
Identifikasi Produk
Kode Zion:ZCM22C2HIAX
Zion Deskripsi:(4*12) 48F MTP SM Fiber Optic Trunk Kabel
Tinjauan Konektor MTP
Konektor MTP (Multi-Fiber Push On) adalah jenis konektor multi-fiber kepadatan tinggi yang dirancang untuk lingkungan pusat data, aplikasi serat ke bangunan,dan koneksi internal dalam peralatan transceiver optik yang mendukung 40G, 100G, dan teknologi QSFP+.
Konektor MTP diklasifikasikan menurut standar EIA/TIA-604-5 berdasarkan jumlah serat, jenis kelamin (pria/wanita), dan jenis polish (PC atau APC).
Spesifikasi Kabel Trunk
24F-144F MPO/MTP kabel batang diakhiri dengan MPO/MTP konektor di kedua ujung, menciptakan hubungan permanen antara MPO/MTP modul.Kabel ini mendukung kecepatan hingga 10/40/100Gbps solusi pusat data.
Kabel batang ini menghubungkan kaset, panel, atau kipas MPO / MTP yang kokoh, memungkinkan penyebaran kabel tulang belakang kepadatan tinggi yang cepat di pusat data dan lingkungan serat tinggi lainnya.
Kepatuhan Standar Industri
Referensi MTP mode tunggal:EIA/TIA-604-5
MTP Detail rumah mode tunggal:SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar); Konektor kuning + boot hitam (MTP Kerugian Super rendah)
Referensi Multimode MTP:EIA/TIA-604-5
Rincian rumah multi-mode MTP:OM1&OM2 PC: Konektor Beige + boot hitam; OM3&OM4 PC: Konektor Aqua + boot hitam; OM3&OM4 PC: Konektor Heather Violet + boot hitam
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
- Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G sesuai dengan IEEE 802.3
Spesifikasi kinerja optik
Kerugian Penempatan (MTP) - Mode Tunggal (APC 8 derajat dipoles):
Kerugian standar: ≤0,75dB (maksimal), ≤0,50dB (tipis)
Super Rugi rendah: ≤0.35dB ((maks), ≤0.20dB ((tipikal)
Kerugian Penempatan (MTP) - Multimode (PC Flat Polish):
Kerugian standar: ≤0,6dB (max), ≤0,50 (tipikal)
Super Rugi rendah: ≤0.35dB ((maks), ≤0.20dB ((tipikal)
Kerugian Penempatan (LC/SC/FC/ST):
Modus tunggal (APC): ≤0,3dB
Multimode (PC): ≤0.3dB
Kembali kerugian (MTP) - Singlemode (APC):≥ 60dB
Kembali Loss (MTP) - Multimode (PC):≥ 25dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Kemampuan bergantian:≤0,2dB
Tes masukkan tarik:500 kali, IL < 0,5dB
Kekuatan tarik:> 70N
Suhu operasi - Mode tunggal:-40°C sampai +85°C
Fitur Utama
- Kerugian penempatan rendah, kinerja kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT dengan 4, 8, 12 dan 24 terminal serat
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar berkarat, kabel oval dan pilihan pita telanjang
- Kotak yang dikodekan warna untuk identifikasi tipe serat dan jenis polish yang mudah
- Kemampuan mengulangi dan bertukar yang sangat baik
Aplikasi
Konektor MTP OMC dari Senko/Nissin/Sumitomo sangat cocok untuk:
- Lingkungan pusat data dengan kepadatan tinggi
- Instalasi serat ke bangunan
- Sambungan internal dalam peralatan serat optik
Dokumen Produk
Tekan Pull Tab untuk Senko MTP
Bahan Konstruksi Kabel
Konfigurasi Konektor dan Saluran Serat
Catatan: Konektor wanita harus terhubung dengan jenis konektor laki-laki untuk operasi yang benar.
Gambar teknis kabel batang MTP-MTP 12F
Spesifikasi toleransi panjang
| Panjang keseluruhan (L) (m) |
Toleransi panjang (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Metode koneksi polaritas MTP/MPO
Karena konektor unit kabel MPO/MTP 24F-144F adalah 12F MPO/MTP, ia mempertahankan polaritas yang sama dengan kabel MPO/MTP tunggal.
Spesifikasi bahan
Model Kabel Trunk MPO/MTP yang Populer
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Kabel Fiber Optic Trunk
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Kabel Fiber Optic Trunk
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Kabel Fiber Optic Trunk
Informasi kemasan
Semua kabel serat optik diberi label dan ditandai oleh OMC sebagai standar. Ukuran karton yang tersedia termasuk 34*22*15 cm, 44*34*24 cm, dan 54*39*34 cm, dipilih berdasarkan jumlah pesanan.Pilihan kemasan khusus tersedia.
Layanan OEM/ODM
Pilihan penyesuaian meliputi:
- Warna kabel, pencetakan, dan bahan jaket
- Label OEM, cincin identifikasi, label kabel, kotak, dan tanda pengiriman
- Tingkat kualitas yang berbeda untuk memenuhi persyaratan khusus
