Kode Zion dan Deskripsi
Kode Zion: ZCM22C2HIAX

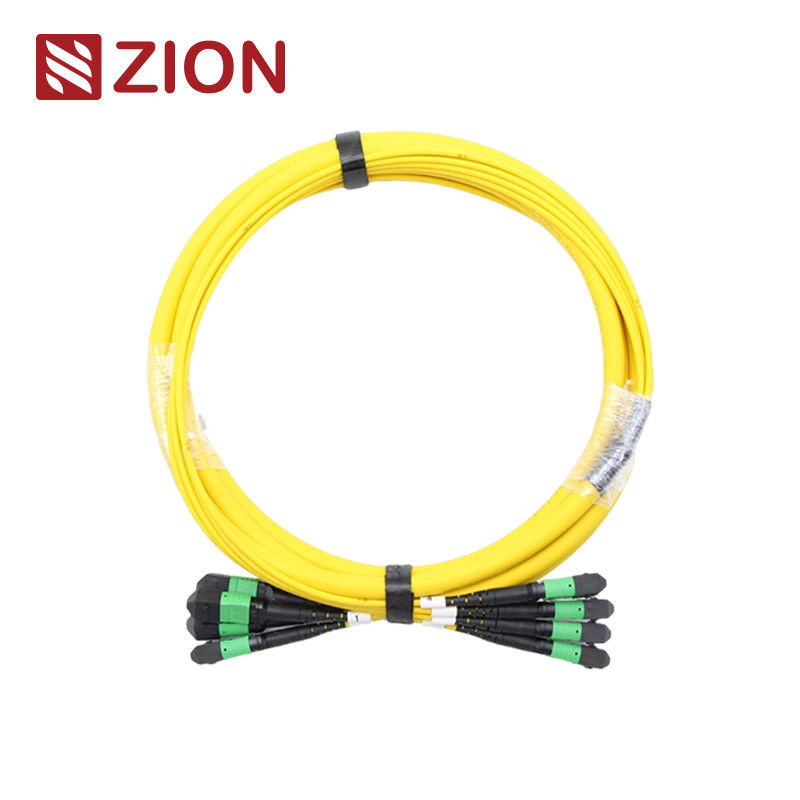

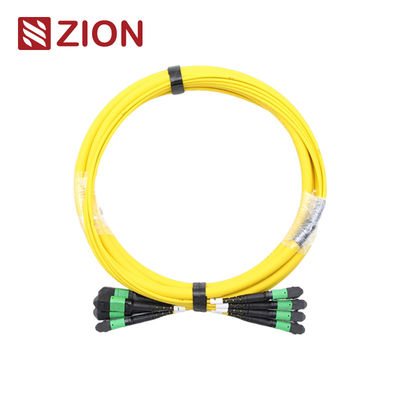

Zion Deskripsi: (4*12) 48F MTP SM Fiber Optic Turnk Kabel
Konektor MTP (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam aplikasi lingkungan kepadatan tinggi pusat data, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MTP dibedakan sesuai dengan peraturan EIA/TIA-604-5: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
24F-144F MPO/MTP TRUNK CABLE diakhiri dengan konektor MPO/MTP di kedua ujungnya.Patch kabel / kabel batang tersedia dengan 12, 24, 48,6072,96,144fibers. Mendukung kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau MPO / MTP fan-out yang kokoh,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya. Selain itu, MPO / MTP juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi cross-connect panel patch.
Konektor Industri Standar
MTP Single ModeReferensi:EIA/TIA-604-5
MTP Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
MTP MultimodeReferensi:EIA/TIA-604-5
MTP MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
Kerugian Masuk (MTP) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)
Kerugian Masukan (MTP) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB
Kembali kerugian (MTP)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)
Kembali kerugian (MTP)Multimode (PC)Lapisan datar):≥ 25dB
Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Kembali kerugian ((LC/SC/FC/ST):≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Pergantian : ≤0,2dB
Tes masukkan tarik: 500 kali, IL<0.5dB
Kekuatan tarik:> 70N
Suhu operasiModus tunggal (APC):-40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Semua konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Peraturan Penamaan & Informasi Konfirmasi Pesenan:
Tekan Pull Tab Untuk Senko MTP
24F-144F Kabel MPO/MTP TRUNK
Produk Bahan-kabel
Konektor Saluran Serat
Catatan: Konektor wanita harus terhubung dengan jenis konektor pria.
MTP-MTP 12F Gambar kabel batang.
| Total Panjang ((L) ((m) |
panjang toleransi ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ️ + 0,5% x L/-0 |
|
Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat
Karena 24F-144F MPO / MTP kabel batang ′s unit konektor adalah 12F MPO / MTP, sehingga memiliki polaritas yang sama dengan tunggal 12F
Kabel MPO/MTP.
Rincian materi
Zion Komunikasi panas MPO / MTP kabel batang
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM Fiber Optic Turnk Kabel
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 Fiber Optic Turnk Kabel
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 Fiber Optic Turnk Kabel
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM Fiber Optic Turnk Kabel
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 Kabel Fiber Optic Turnk
- 7236060 ZCM22C8HMAX: (4*12) 48F Kabel MTP OM4 Serat Optik
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
Layanan OEM/ODM untuk Anda
- Warna kabel, kata cetak, bahan kabel, warna konektor
- OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
- Tingkat kualitas yang berbeda.
