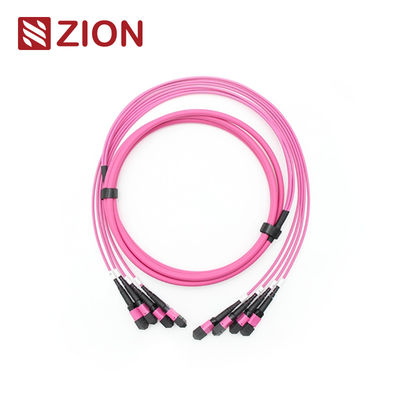

48F MPO OM4 Fiber Optic Trunk Kabel
(4×12) 48F MPO OM4 Fiber Optic Trunk Kabel
Kode Zion:ZCM12C8HIAX
Zion Deskripsi:(4×12) 48F MPO OM4 Fiber Optic Trunk Kabel
Konektor MPO adalah konektor push-on multi-serat yang dirancang untuk lingkungan dengan kepadatan tinggi.dan koneksi internal dalam peralatan transceiver optik yang mendukung 40G, 100G, dan teknologi QSFP+.
Jenis konektor MPO diklasifikasikan menurut standar IEC 61754-7 berdasarkan jumlah inti, jenis kelamin (laki/perempuan), dan jenis polish (PC atau APC).
Ringkasan Produk
24F-144F MPO/MTP kabel batang diakhiri dengan MPO/MTP konektor di kedua ujung, menciptakan hubungan permanen antara MPO/MTP modul.Kabel ini mendukung kecepatan hingga 10/40/100Gbps untuk solusi pusat data.
Standar Industri Konektor
Referensi MPO mode tunggal:IEC 61754-7
MPO Singlemode Housing Detail:SM APC: Konektor hijau + boot hitam (Standard Loss MPO); Konektor kuning + boot hitam (Super low loss MPO)
Referensi MPO Multimode:IEC 61754-7
Rincian MPO Multimode Housing:OM1&OM2 PC: Konektor Beige + boot hitam; OM3&OM4 PC: Konektor Aqua + boot hitam; OM3&OM4 PC: Konektor Heather Violet + boot hitam
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
- Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G sesuai dengan IEEE 802.3
Spesifikasi optik
Kerugian Penempatan (MPO) Mode tunggal (APC 8 derajat dipoles):Standard loss: ≤0.75dB (max), ≤0.50dB (typical); Super Low loss: ≤0.35dB (max), ≤0.20dB (typical)
Insertion Loss (MPO) Multimode (PC Flat Polish):Standard loss: ≤0.6dB (max), ≤0.50 (typical); Super Low loss: ≤0.35dB (max), ≤0.20dB (typical)
Kembali Loss (MPO) Single Mode (APC 8 derajat dipoles):≥ 60dB
Kembali Loss (MPO) Multimode (PC flat polish):≥ 25dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Kemampuan bergantian:≤0,2dB
Tes masukkan tarik:500 kali, IL < 0,5dB
Kekuatan tarik:> 70N
Operasi suhu mode tunggal (APC):-40°C sampai +85°C
Fitur Utama
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor multi-serat berbasis MT dengan terminal serat 4, 8, 12 dan 24
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi mode tunggal dan multimode dengan kerugian rendah dan kerugian standar
- Kabel bundar berkarat, kabel oval dan pilihan pita telanjang
- Kotak yang dikodekan warna untuk mudah mengidentifikasi jenis serat
- Kemampuan mengulangi dan bertukar yang sangat baik
Aplikasi
12F MPO-LC/SC/FC/ST kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi. Dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.
- Aplikasi pusat data dengan lingkungan dengan kepadatan tinggi
- Instalasi serat ke bangunan
- Aplikasi konektor internal dalam peralatan serat
Aturan Penamaan & Pengesahan Urutan
Tekan Pull Tab Untuk Senko MPO
Bahan produk - Kabel
Konektor dan Saluran Serat
Catatan:Konektor wanita harus terhubung dengan jenis konektor laki-laki.
Gambar kabel MPO-MPO 12F
Toleransi panjang keseluruhan:0
11040Tiga Metode Sambungan untuk Polaritas MTP/MPO
Konektor unit kabel MPO/MTP 24F-144F adalah 12F MPO/MTP, mempertahankan polaritas yang sama dengan kabel MPO/MTP tunggal.
Rincian materi
Zion Komunikasi Hot MPO/MTP Trunk Cables
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fiber Optic Trunk Kabel
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Kabel Fiber Optic Trunk
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Kabel Fiber Optic Trunk
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Kabel Fiber Optic Trunk
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Kabel Fiber Optic Trunk
Kemasan
Paket kabel serat optik yang mudah ditangani dan terlindungi dengan baik ini diberi label dan ditandai oleh OMC sebagai default.Pilihan karton tergantung pada jumlahnya. kemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel, cetak, bahan jaket, dan warna konektor yang disesuaikan
- Label OEM, cincin identifikasi, label kabel, kotak dan tanda pengiriman
- Tingkat kualitas yang berbeda tersedia
