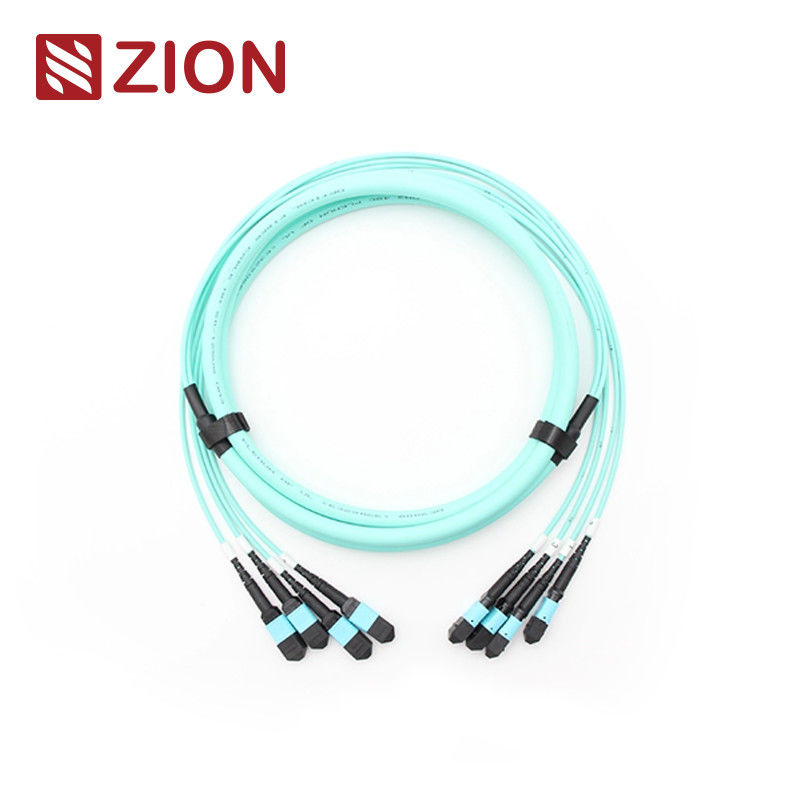

48F (4x12) MPO OM3 Fiber Optic Trunk Kabel
(4*12) 48F MPO OM3 Fiber Optic Trunk Cable
Kode Zion dan Deskripsi
Kode Zion:ZCM12C7HIAX
Zion Deskripsi:(4*12) 48F MPO OM3 Fiber Optic Trunk Cable
Konektor MPO adalah jenis konektor multi-serat yang dirancang untuk lingkungan dengan kepadatan tinggi. Konektor MPO (Multi-Fiber Push On) terutama digunakan di pusat data, aplikasi serat ke bangunan,dan koneksi internal dalam peralatan transceiver optik yang mendukung 40G, 100G, dan teknologi QSFP+.
Jenis konektor MPO dibedakan sesuai dengan peraturan IEC 61754-7 berdasarkan nomor inti, jenis kelamin (pria/wanita), dan polaritas (PC atau APC).
24F-144F kabel MPO/MTP batang diakhiri dengan konektor MPO/MTP di kedua ujung. Kabel ini menghubungkan modul MPO/MTP bersama sebagai tautan permanen dan tersedia dengan 12, 24, 48, 60, 72, 96,dan 144 serat, mendukung kecepatan hingga 10/40/100Gbps solusi pusat data.
Konektor Standar Industri
MPO Single Mode
Referensi:IEC 61754-7
Rincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)
MPO Multimode
Referensi:IEC 61754-7
Rincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (MPO standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
| Parameter |
Spesifikasi |
| Kerugian Penempatan (MPO) Mode Tunggal (APC 8 derajat dipoles) |
Kerugian standar: ≤0,75dB (maksimal), ≤0,50dB (tipis)
Super Rugi rendah: ≤0.35dB ((maks), ≤0.20dB ((tipikal) |
| Insertion Loss (MPO) Multimode |
Kerugian standar: ≤0,6dB (max), ≤0,50 (tipikal)
Super Rugi rendah: ≤0.35dB ((maks), ≤0.20dB ((tipikal) |
| Kerugian penyisipan (LC/SC/FC/ST) Mode tunggal (APC 8 derajat dipoles) |
≤ 0,3dB |
| Kerugian penyisipan (LC/SC/FC/ST) Multimode (PC Flat Polish) |
≤ 0,3dB |
| Kembali Loss (MPO) Single Mode (APC 8 derajat dipoles) |
≥ 60dB ((8 derajat polesan) |
| Kembali Loss (MPO) Multimode (PC flat polish) |
≥ 25dB |
| Peningkatan laba rugi (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| Daya tahan |
<0,3dB perubahan khas (200 perkawinan) |
| Kemampuan bergantian |
≤0,2dB |
| Tes Masuk-Tarik |
500 kali, IL<0,5dB |
| Kekuatan tarik |
> 70N |
| Suhu Operasi Mode Tunggal (APC) |
-40°C sampai +85°C |
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau jenis konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
12F MPO-LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi. Dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.
Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo.
- Aplikasi Data Center dengan lingkungan kepadatan tinggi
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat
Aturan Penamaan & Informasi Konfirmasi Urutan
Tekan Pull Tab Untuk Senko MPO
24F-144F MPO/MTP Trunk Cable
Produk Bahan - Kabel
Konektor dan Saluran Serat
Catatan:Konektor wanita perlu terhubung dengan jenis konektor pria.
Gambar kabel MPO-MPO 12F
| Panjang keseluruhan (L) (m) |
Panjang Toleransi (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat
Karena konektor unit kabel MPO/MTP 24F-144F adalah 12F MPO/MTP, ia memiliki polaritas yang sama dengan kabel MPO/MTP tunggal.
Rincian Materi
Kabel Hot MPO/MTP Trunk Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Kabel batang serat optik
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Trunk Kabel
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optic Trunk Cable
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Kabel Fiber Optic Trunk
Kemasan
Paket kabel serat optik yang mudah ditangani dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai standar.Pilihan karton tergantung pada jumlah barang. kemasan khusus tersedia.
Layanan OEM/ODM
Pilihan penyesuaian meliputi:
- Warna kabel, kata cetak, bahan kabel, warna konektor
- Label OEM, identifikasi cincin, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda
| Gambar |
Deskripsi Produk |
Kategori |
|
(4*12) 48F MPO SM Fiber Optic Trunk Cable |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
|
(4*12) 48F MPO OM3 Fiber Optic Trunk Cable |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
|
(4*12) 48F MPO OM4 Fiber Optic Trunk Cable |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
|
(4*12) 48F MTP SM Fiber Optic Trunk Kabel |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
|
(4*12) 48F MTP OM3 Fiber Optic Trunk Cable |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
|
(4*12) 48F MTP OM4 Fiber Optic Trunk Cable |
Jaringan optik, MPO-MTP TRUNK CABLE, MTP/MPO, Komponen optik |
