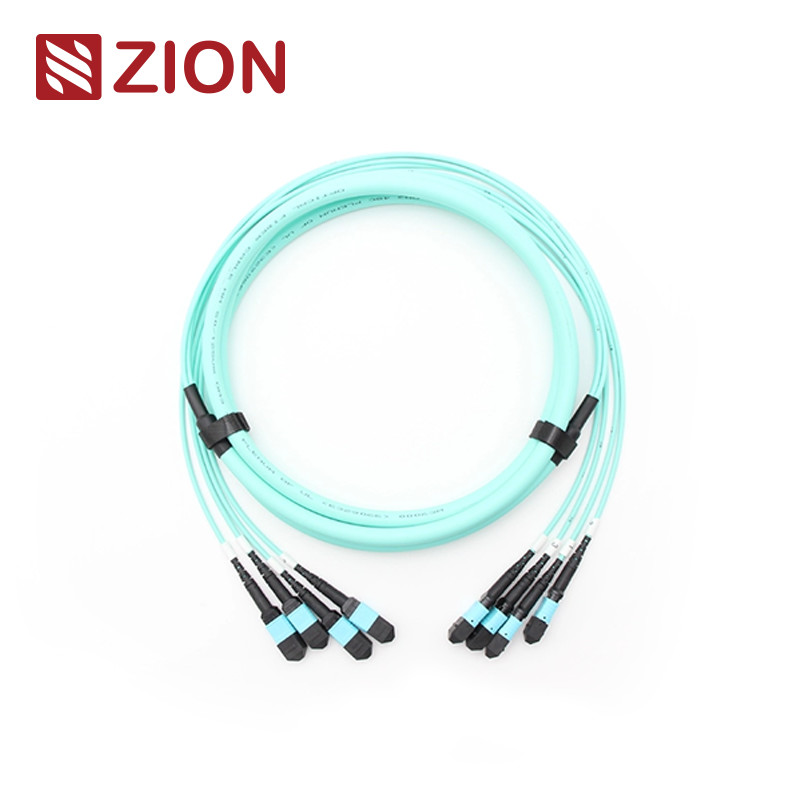

48F (4x12) MPO OM3 Kabel Turnk Serat Optik

Kode Zion dan Deskripsi

Kode Zion: ZCM12C7HIAX
Zion Deskripsi:(4*12)48F MPO OM3 Fiber Optic Turnk Kabel

Konektor MPO adalah jenis konektor serat. MPO (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat MPO dengan kepadatan tinggi saat ini terutama digunakan dalam aplikasi lingkungan pusat data dengan kepadatan tinggi, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.

Jenis konektor MPO dibedakan sesuai dengan peraturan IEC 61754-7: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).

24F-144F MPO/MTP TRUNK CABLE diakhiri dengan konektor MPO/MTP di kedua ujungnya.Patch kabel / kabel batang tersedia dengan 12, 24, 48,6072,96,144fibers. Mendukung kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau MPO / MTP fan-out yang kokoh,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya. Selain itu, MPO / MTP juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi cross-connect panel patch.

Konektor Industri Standar

MPO Single ModeReferensi:IEC 61754-7

MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)

MPO MultimodeReferensi:IEC 61754-7

MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (Standard&Super MPO kehilangan rendah)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)

• Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
• 10G Fiber Channel Compatible (sesuai dengan standar)
• 40G dan 100G IEEE 802.3

Spesifikasi optik

Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)

Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB

Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)

Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB

Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Kembali kerugian ((LC/SC/FC/ST):≥35dB

Daya tahan:<0,3dB perubahan khas (200 perkawinan)

Pergantian : ≤0,2dB

Tes masukkan tarik: 500 kali, IL<0.5dB

Kekuatan tarik:> 70N

Suhu operasiModus tunggal (APC):-40°C sampai +85°C

Fitur

• Kerugian penempatan rendah, kerugian pengembalian tinggi
• Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
• Solusi ekonomis untuk pemutusan massa serat
• Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
• Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
• Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
• Baik dalam pengulangan dan pertukaran

Aplikasi

12F MPO- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Semua konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. MPO Fiber Patch Cord adalah jenis kabel dengan kepadatan tinggi yang umumnya digunakan dalam tiga bidang.

• Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
• Serat optik ke gedung
• Aplikasi konektor internal dalam peralatan serat.

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

Tekan Pull Tab Untuk Senko MPO

24F-144F Kabel MPO/MTP TRUNK

Produk Bahan-kabel

Saluran Serat Konektor

Catatan: Konektor wanita harus terhubung dengan jenis konektor pria.

MPO-MPO 12F Gambar kabel batang.

Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat

Karena 24F-144F MPO / MTP kabel batang ′s unit konektor adalah 12F MPO / MTP, sehingga memiliki polaritas yang sama dengan tunggal 12F
Kabel MPO/MTP.

Rincian materi

Zion Komunikasi panas MPO / MTP kabel batang

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Turnk Kabel
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Turnk Kabel
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Turnk Kabel
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Turnk Kabel
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optic Turnk Kabel
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fiber Optic Turnk Kabel

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Kemasan bisa disesuaikan.

Layanan OEM/ODM untuk Anda

• Warna kabel, kata cetak, bahan kabel, warna konektor
• OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
• Tingkat kualitas yang berbeda.
