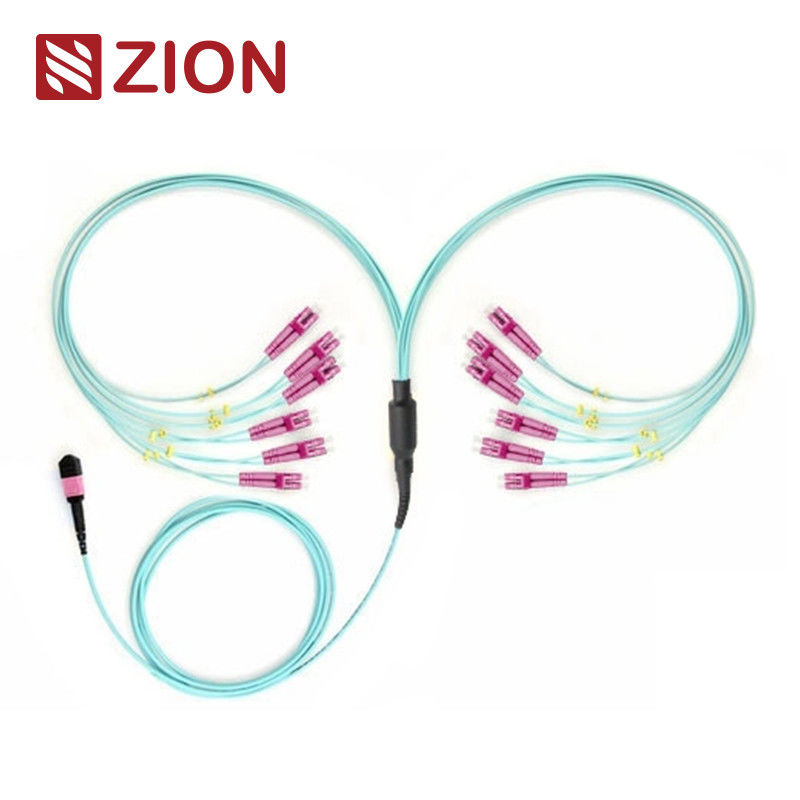

Kabel Harness Lurus 2.0mm MTP-LC Serat Optik MTP OM3 24F untuk Aplikasi Pusat Data Kepadatan Tinggi

Informasi Dasar

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 BUAH
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	tidak ada batas

Harga terbaik Hubungi sekarang

Informasi Detail

Daya tahan:	<0,3dBperubahan tipikal, 200 perkawinan	Pertukaran:	≤0.2dB
Tes sisipan-tarik:	Di atas 600 kali, IL<0,5dB	Kekuatan Tarik:	>70N
Suhu Operasional (℃）:	-40 hingga + 85°C
Menyoroti:	Kabel Serat Optik MTP 2.0mm , Kabel Harness MTP Ke LC Lurus

Deskripsi Produk

24F MTP OM3 Fiber Optic MTP-LC Kabel Gelang lurus 2,0 mm

Identifikasi Produk

Kode Zion:ZCM21A57HAAX
Zion Deskripsi:24F MTP OM3 Fiber Optic MTP-LC Kabel Gelang lurus 2,0 mm

Ringkasan Produk

Konektor MTP (Multi-Fiber Push On) adalah konektor serat optik kepadatan tinggi yang dirancang untuk aplikasi pusat data, instalasi serat ke bangunan,dan koneksi internal dalam peralatan transceiver optik yang mendukung 40G, 100G, dan aplikasi QSFP+.

Kabel Gelang Duplex 24 inti MTP Wanita ke 12 LC ini memiliki konektor MTP dan LC di kedua ujungnya,dioptimalkan untuk 40G QSFP+ PLR4 hingga 10G SFP+ LR optik koneksi langsung di lingkungan pusat data kepadatan tinggi.

Kepatuhan Standar Industri

Standar Konektor MTP

Referensi:EIA/TIA-604-5

Rincian perumahan

SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP Super Low Loss)
OM1 & OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3 & OM4 PC: konektor Aqua + boot hitam (Standar & Super Low Loss MTP)
OM3 & OM4 PC: Heather Violet konektor + boot hitam (Standard Loss MTP)

Sesuai dengan standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) kabel terstruktur per TIA-568-C

10G Fiber Channel Compatible (sesuai dengan standar)

40G dan 100G IEEE 802.3 Sesuai

Standar Konektor Lainnya

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4, dan JIS C5973
LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, dan JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13, dan JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2, dan JIS C5973
E2000: IEC61754-15

Jenis Serat yang Tersedia

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Spesifikasi optik

Kerugian Penempatan (MTP) - IEC 61300-3-34

Single mode (APC 8 derajat dipoles):Standard loss: ≤0.75dB (max), ≤0.50dB (typical); Super Low loss: ≤0.35dB (max), ≤0.20dB (typical)

Multimode (PC flat polish):Standard loss: ≤0.6dB (max), ≤0.50 (typical); Super Low loss: ≤0.35dB (max), ≤0.20dB (typical)

Kerugian Penempatan (LC/SC/FC/ST) - IEC 61300-3-6

Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB

Multimode (PC flat polish):≤ 0,3dB

Kembali Kerugian

MTP Singlemode (APC 8 derajat dipoles):≥ 60dB

MTP Multimode (PC Flat Polish):≥ 25dB

LC/SC/FC/ST:APC≥60dB; UPC≥50dB; Multimode ≥35dB

Karakteristik Kinerja

Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Kemampuan bergantian:≤0,2dB
Tes masukkan tarik:500 kali, IL<0,5dB
Kekuatan tarik:> 70N
Suhu operasi (singlemode APC):-40°C sampai +85°C

Fitur Utama

Kerugian penempatan rendah, kerugian pengembalian tinggi
MT berbasis Multi-fiber Connector mendukung 4, 8, 12 dan 24 terminal serat
Solusi ekonomis untuk pemutusan massa serat
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
Kotak yang dikodekan warna untuk membedakan jenis serat, jenis polish dan kelas konektor
Kemampuan mengulangi dan bertukar yang sangat baik

Manfaat Produk

Kualitas Tinggi:Pabrik pra-berakhir, diuji dan dikemas dengan laporan pengujian untuk dokumentasi dan kontrol kualitas
Efisiensi ruang:Diameter kecil mengurangi volume kabel dan meningkatkan kondisi pendingin udara di pusat data
Menghemat Waktu:Desain plug and play mengurangi waktu instalasi secara signifikan

Aplikasi

Dirancang untuk 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 dan aplikasi pusat data kepadatan tinggi. Dioptimalkan untuk lingkungan pusat data kepadatan tinggi 10/40/100G.Kabel 24 Fiber harness ini digunakan untuk menghubungkan (12) SFP + ke panel adaptor MTP dan batang MTP.

Bidang aplikasi utama meliputi:

Lingkungan pusat data dengan kepadatan tinggi
Instalasi serat ke bangunan
Sambungan internal dalam peralatan serat optik

Semua Konektor MTP berasal dari Senko/Nissin/Sumitomo.

Produk terkait

Zion Communication Hot MTP-LC Straight Harness Kabel termasuk:

Kode produk	Deskripsi
7236037 ZCM11A12HIA	8F MPO SM Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236038 ZCM11A22HIA	12F MPO SM Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236039 ZCM11A52HIA	24F MPO SM Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236040 ZCM11A17HAA	8F MPO OM3 Fiber Optic MPO-LC 2.0mm kabel sabuk lurus
7236041 ZCM11A27HAA	12F MPO OM3 Fiber Optic MPO-LC 2.0mm Kabel Garis Langsung
7236042 ZCM11A57HAA	24F MPO OM3 Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236043 ZCM11A18HMA	8F MPO OM4 Fiber Optic MPO-LC 2.0mm kabel sabuk lurus
7236044 ZCM11A28HMA	12F MPO OM4 Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236045 ZCM11A58HMA	24F MPO OM4 Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236046 ZCM21A12HIA	8F MTP SM Fiber Optic MPO-LC 2.0mm kabel sabuk lurus
7236047 ZCM21A22HIA	12F MTP SM Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236048 ZCM21A52HIA	24F MTP SM Fiber Optic MPO-LC 2,0mm kabel sabuk lurus
7236049 ZCM21A17HAA	8F MTP OM3 Fiber Optic MPO-LC 2.0mm kabel sabuk lurus
7236050 ZCM21A27HAA	12F MTP OM3 Fiber Optic MPO-LC Kabel Gelang lurus 2,0 mm
7236051 ZCM21A57HAA	24F MTP OM3 Fiber Optic MPO-LC Kabel Gelang lurus 2,0 mm
7236052 ZCM21A18HMA	8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Genggaman Langsung
7236053 ZCM21A28HMA	12F MTP OM4 Fiber Optic MPO-LC Kabel Gelang lurus 2,0 mm
7236054 ZCM21A58HMA	24F MTP OM4 Fiber Optic MPO-LC Kabel Gelang lurus 2,0 mm

Metode Koneksi dan Polaritas

Tiga metode koneksi membantu mempertahankan polaritas MPO/MTP yang tepat:

MTP - 24 x LC Struktur Simpleks - Tipe 1

MTP - 12 x LC Duplex Structure - Tipe 2 - Tipe A

MTP - 12 x LC Duplex Structure - Tipe 2 - Tipe B

MTP - 12 x LC Duplex Structure - Tipe 2 - Tipe C

MTP - Polaritas untuk MTP - 12 x Uniboot LC Structure - Tipe 3

Rincian materi

Informasi kemasan

Kemasan standar termasuk kabel serat optik yang diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar:

34*22*15 cm
44*34*24 cm
54*39*34 cm

Pilihan karton tergantung pada kuantitas.

Layanan OEM/ODM

Pilihan penyesuaian meliputi:

Warna kabel, pencetakan, dan bahan jaket
Penyesuaian warna konektor
Label OEM, cincin identifikasi, label kabel
Kotak khusus dan tanda pengiriman
Tingkat kualitas yang berbeda tersedia
