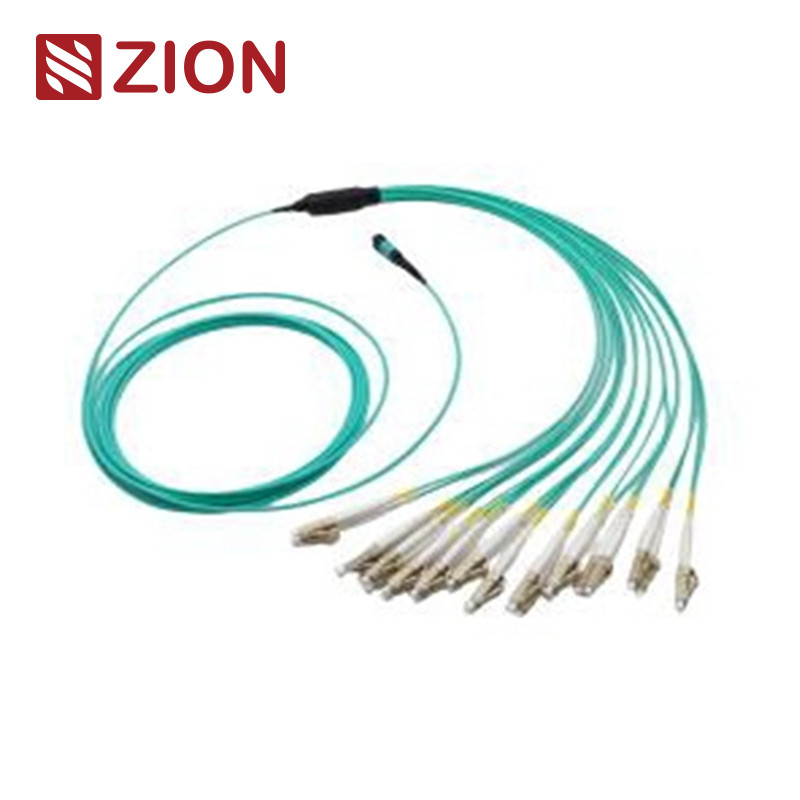

8F MTP OM3 Fiber Optic MTP-LC Kabel Genggam Langsung 2,0mm
Informasi Produk Zion
Kode Zion:ZCM21A17HAAX
Deskripsi:8F MTP OM3 Fiber Optic MTP-LC Kabel Genggam Langsung 2,0mm
Konektor MTP adalah konektor push-on multi-serat yang dirancang untuk lingkungan dengan kepadatan tinggi.dan koneksi internal dalam peralatan transceiver optik seperti 40G, 100G, dan perangkat QSFP+.
Konektor MTP diklasifikasikan menurut standar EIA/TIA-604-5 berdasarkan jumlah serat, jenis kelamin (pria/wanita), dan jenis polish (PC atau APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Standar Industri Konektor
MPO Single Mode
Referensi: EIA/TIA-604-5
Detail perlengkapan: SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
SM APC: Konektor kuning + boot hitam (MTP Super Low Loss)
MPO Multimode
Referensi: EIA/TIA-604-5
Detail perlengkapan: OM1&OM2 PC: Konektor beige + boot hitam (MTP Kerugian Standar)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP Standard & Super Low Loss)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard Loss MTP)
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
- Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Standar Konektor Lainnya
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 dan JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 dan JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 dan JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 dan JIS C5973
- E2000: IEC61754-15
Jenis Serat yang Tersedia
Kompatibel dengan tipe serat G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, dan OM5 50/125 dalam konfigurasi MTP-LC, MTP-SC, MTP-FC, MTP-ST, dan MTP-E2000.
Spesifikasi optik
Kerugian Penempatan (MPO) - Mode Tunggal (APC 8 derajat dipoles):
Kerugian standar: ≤0,75dB (maksimum), ≤0,50dB (tipikal)
Super Low loss: ≤0.35dB (maks), ≤0.20dB (tipikal)
Kerugian Penempatan (MPO) - Multimode (PC Flat Polish):
Kerugian standar: ≤0,6dB (maksimum), ≤0,50dB (tipikal)
Super Low loss: ≤0.35dB (maks), ≤0.20dB (tipikal)
Kerugian Penempatan (LC/SC/FC/ST):
Modus tunggal (APC 8 derajat dipoles): ≤0.3dB
Multimode (PC Flat Polish): ≤0.3dB
Kembali kerugian:
MPO Mode Tunggal: ≥60dB
MPO Multimode: ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Kemampuan bergantian:≤0,2dB
Tes masukkan tarik:500 kali, IL < 0,5dB
Kekuatan tarik:> 70N
Suhu operasi:-40°C sampai +85°C
Fitur Utama
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor multi-serat berbasis MT yang mendukung terminal serat 4, 8, 12 dan 24
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi mode tunggal dan multimode dengan kerugian rendah dan kerugian standar
- Kabel bundar berkarat, kabel oval dan pilihan pita telanjang
- Kotak yang dikodekan warna untuk identifikasi tipe serat dan jenis polish yang mudah
- Kemampuan mengulangi dan bertukar yang sangat baik
Keuntungan Kabel MPO/MTP
- Kualitas tinggi - Pabrik pra-berakhir, diuji dan dikemas dengan laporan uji
- Menghemat ruang - Diameter kecil mengurangi volume kabel dan meningkatkan aliran udara
- Menghemat waktu - Desain plug and play mengurangi waktu instalasi
Aplikasi
Dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 dan lingkungan pusat data kepadatan tinggi. Dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.
Aplikasi utama termasuk lingkungan pusat data kepadatan tinggi, instalasi serat ke bangunan, dan koneksi internal dalam peralatan serat optik.
Produk terkait
Zion Communication menawarkan berbagai kabel MTP-LC Straight Harness termasuk konfigurasi 8F, 12F, dan 24F dalam jenis serat SM, OM3, dan OM4.
Metode Koneksi
MTP - 8 x LC Struktur Simpleks - Tipe 1
MTP - 4 x LC Duplex Struktur - Tipe 2 MTP - 4 x Uniboot LC Structure - Tipe 3 Kemasan
Kemasan standar termasuk kabel serat optik yang diberi label dan ditandai oleh OMC. Ukuran karton yang tersedia: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Kemasan khusus tersedia atas permintaan.
Layanan OEM/ODM
- Warna kabel, cetakan, dan bahan jaket yang disesuaikan
- Label OEM, cincin identifikasi, dan label kabel
- Kotak khusus dan tanda pengiriman
- Tingkat kualitas yang berbeda tersedia
Variasi Produk
| Gambar | Deskripsi | Kategori |
|---|
| 8F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch Kabel | Jaringan optik, MPO-MTP (pria) -LC Fan-out 0.9mm, MTP/MPO, Komponen optik |
| 12F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch Kabel | Jaringan optik, MPO-MTP (pria) -LC Fan-out 0.9mm, MTP/MPO, Komponen optik |
| 24F MPO ((pria) -LC Fan-out 0.9mm 30-35cm Patch Kabel | Jaringan optik, MPO-MTP (pria) -LC Fan-out 0.9mm, MTP/MPO, Komponen optik |
