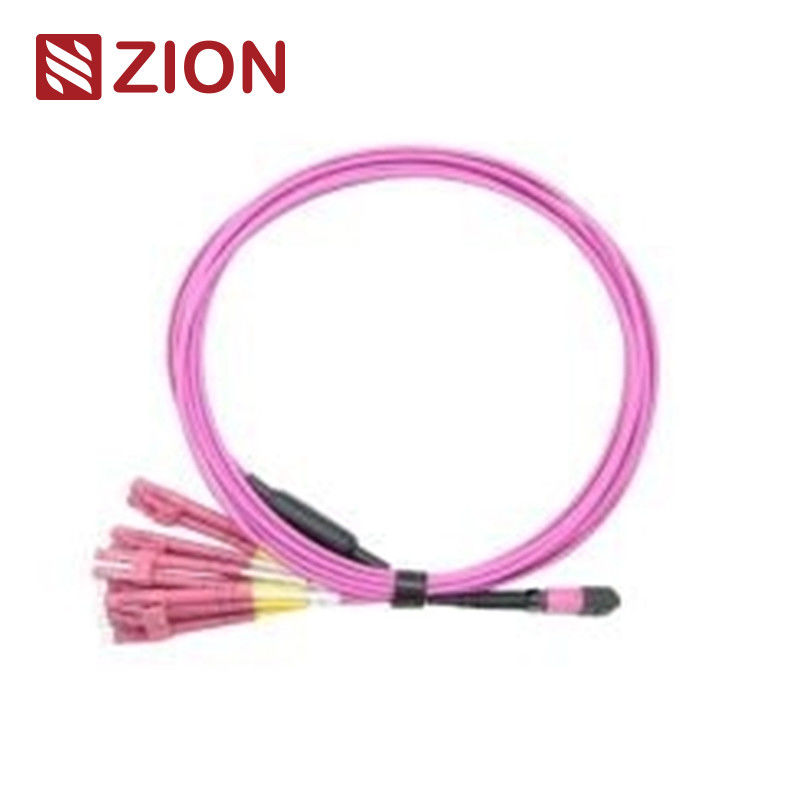

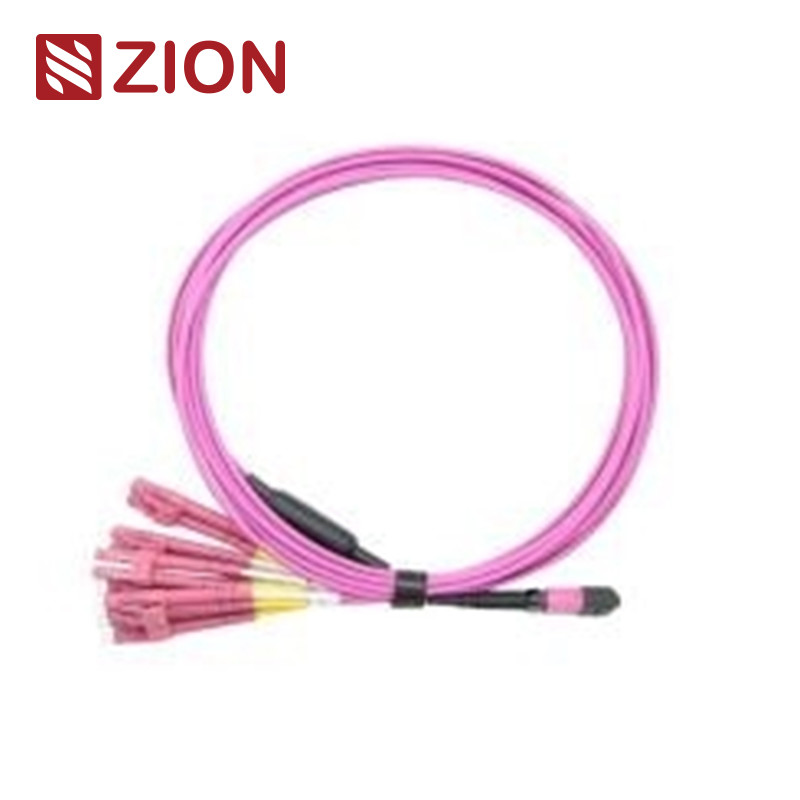

12 Serat MPO ke LC OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus

Konektor Industri Standar

MPO Single ModeReferensi:IEC 61754-7

MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)

MPO MultimodeReferensi:IEC 61754-7

MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (Standard&Super MPO kehilangan rendah)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)

• Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
• 10G Fiber Channel Compatible (sesuai dengan standar)
• 40G dan 100G IEEE 802.3

Konektor lainnya √ Standar Industri

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973 dll.
• E2000: IEC61754-15

Tersedia untuk

• G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Spesifikasi optik

Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)

Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB

Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)

Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB

Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Kembali kerugian ((LC/SC/FC/ST):≥35dB

Daya tahan:<0,3dB perubahan khas (200 perkawinan)

Pergantian : ≤0,2dB

Tes masukkan tarik: 500 kali, IL<0.5dB

Kekuatan tarik:> 70N

Suhu operasiModus tunggal (APC):-40°C sampai +85°C

Fitur

• Kerugian penempatan rendah, kerugian pengembalian tinggi
• Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
• Solusi ekonomis untuk pemutusan massa serat
• Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
• Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
• Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
• Baik dalam pengulangan dan pertukaran

Keuntungan dari MTP / MPO Patch kabel / kabel batang umumnya meliputi

• Kualitas tinggi MTP / MPO Patch kabel / kabel batang yang pabrik pra-berakhir, diuji dan dikemas bersama dengan laporan uji. laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas.
• Menurunkan volume kabel MTP/MPO Patch cable/trunk cable memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi pendingin udara di pusat data
• Penghematan waktu dengan desain plug and play khusus, kabel MTP / MPO Patch / kabel batang dapat dimasukkan dan langsung disambungkan.

Aplikasi

12F MPO- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Semua konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. MPO Fiber Patch Cord adalah jenis kabel dengan kepadatan tinggi yang umumnya digunakan dalam tiga bidang.

• Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
• Serat optik ke gedung
• Aplikasi konektor internal dalam peralatan serat.

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

Kabel anting lurus MPO-LC dari Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236038 ZCM11A22HIAX: 12F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236039 ZCM11A52HIAX: 24F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236046 ZCM21A12HIAX: 8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236047 ZCM21A22HIAX: 12F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236048 ZCM21A52HIAX: 24F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fiber Optic MPO-LC Kabel sabuk lurus 2,0 mm

Saluran Serat Konektor

Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat

MPO 12 x LC Struktur Simpleks-Tipe 1

MPO ¢6 x LC Duplex struktur-tipe 2-tipe A

MPO ¢6 x LC Duplex struktur-tipe 2-tipe B

MPO ¢ Polaritas untuk MPO ¢6 x Uniboot LC structure-Type 3

Rincian materi

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Kemasan bisa disesuaikan.

Layanan OEM/ODM untuk Anda

• Warna kabel, kata cetak, bahan kabel, warna konektor
• OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
• Tingkat kualitas yang berbeda.
