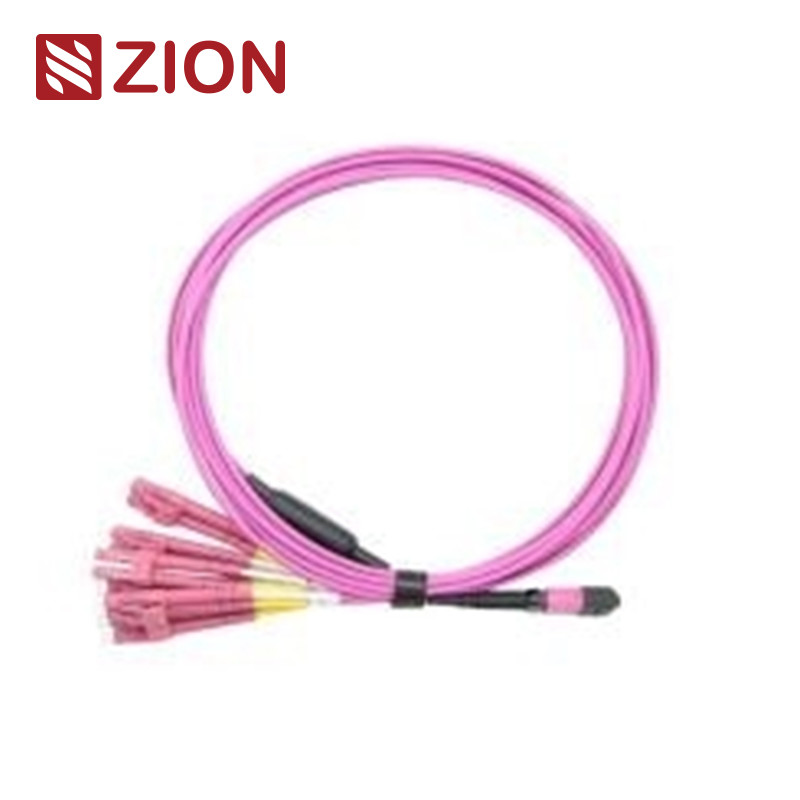

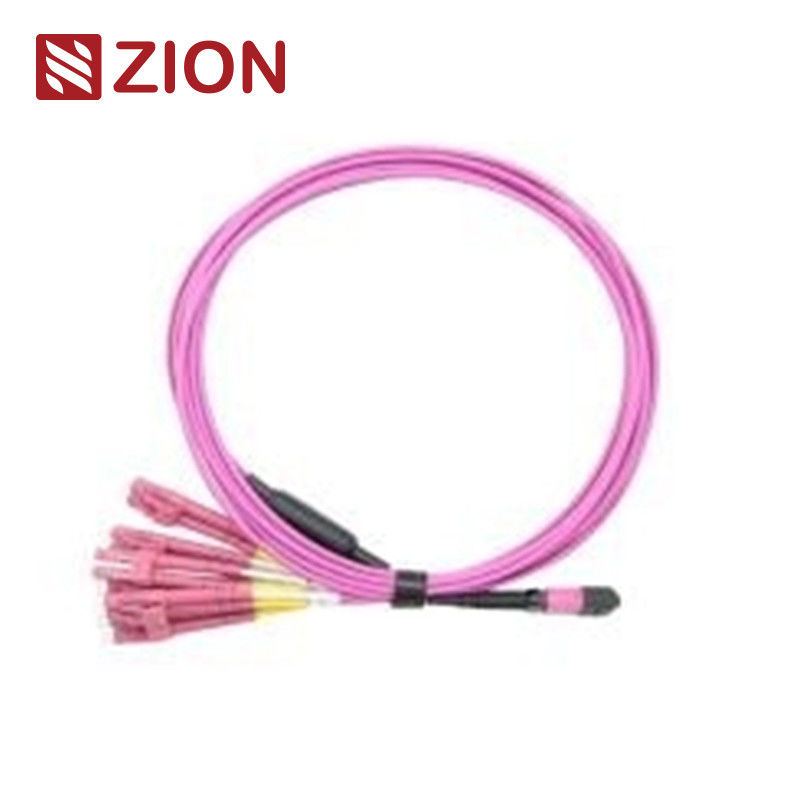

Kabel Harness Lurus MPO ke LC OM4 12 Serat 2.0mm
Kabel harness serat optik berkepadatan tinggi yang dirancang untuk aplikasi pusat data, menampilkan konektivitas MPO ke LC dengan kinerja serat multimode OM4.
Identifikasi Produk
Kode Zion: ZCM11A28HAAX
Kabel Harness Lurus 12F MPO OM4 Serat Optik MPO-LC 2.0mm
Konektor MPO (Multi-Fiber Push On) menyediakan solusi terminasi multi-serat yang ideal untuk lingkungan berkepadatan tinggi di pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Rakitan kabel harness lurus 12-inti MPO ke 6 LC Duplex (atau 12 LC Simplex) ini dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 ke 10G SFP+ LR. Semua kabel fanout mempertahankan panjang yang identik dan dirancang khusus untuk penambalan serat berkepadatan tinggi yang hemat-ruang di pusat data.
Standar Konektor MPO
Referensi Singlemode MPO:IEC 61754-7
Detail Perumahan Singlemode MPO:SM APC: Konektor hijau+boot hitam (MPO Kerugian Standar)
SM APC: Konektor kuning+boot hitam (MPO Kerugian Super Rendah)
Referensi Multimode MPO:IEC 61754-7
Detail Perumahan Multimode MPO:OM1&OM2 PC: Konektor krem+boot hitam (MPO Kerugian Standar)
OM3&OM4 PC: Konektor aqua+boot hitam (MPO Kerugian Standar & Super Rendah)
OM3&OM4 PC: Konektor Heather Violet+boot hitam (MPO Kerugian Standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai TIA-604-5(FOCIS5)
- Kabel terstruktur sesuai TIA-568-C
- Sesuai 10G Fiber Channel
- Sesuai 40G dan 100G IEEE 802.3
Standar Konektor Lainnya
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 dan JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 dan JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 dan JIS C5973
- E2000:IEC61754-15
Jenis Serat yang Tersedia
Kompatibel dengan jenis serat G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, dan OM5 50/125 dalam konfigurasi MPO-LC, MPO-SC, MPO-FC, MPO-ST, dan MPO-E2000.
Spesifikasi Optik
Kehilangan Penyisipan (MPO) Singlemode:
Standar: ≤0.75dB(maks), ≤0.50dB(tipikal)
Super Rendah: ≤0.35dB(maks), ≤0.20dB(tipikal)
Kehilangan Penyisipan (MPO) Multimode:
Standar: ≤0.6dB(maks), ≤0.50dB(tipikal)
Super Rendah: ≤0.35dB(maks), ≤0.20dB(tipikal)
Kehilangan Penyisipan (LC/SC/FC/ST) Singlemode:
≤0.3dB
Kehilangan Penyisipan (LC/SC/FC/ST) Multimode:
≤0.3dB
Kehilangan Balik (MPO) Singlemode:
≥60dB
Kehilangan Balik (MPO) Multimode:
≥25dB
Kehilangan Balik (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Multimode≥35dB
Daya Tahan:
Perubahan tipikal <0.3dB (200 kali kawin)
Pertukaran:
≤0.2dB
Uji Masuk-Tarik:
500 kali, IL＜0.5dB
Kekuatan Tarik:
>70N
Suhu Pengoperasian:
-40°C hingga +85°C
Fitur Utama
- Kehilangan penyisipan rendah, kinerja kehilangan balik tinggi
- Konektor multi-serat berbasis MT yang mendukung terminasi 4, 8, 12, dan 24 serat
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk aplikasi singlemode dan multimode kerugian rendah dan kerugian standar
- Pilihan kabel bundar yang diperkuat, kabel oval, dan pita telanjang
- Rumah berkode warna untuk kemudahan identifikasi jenis serat, jenis poles, dan kelas konektor
- Pengulangan dan pertukaran yang sangat baik
Keunggulan Kabel MPO/MTP
- Kualitas Tinggi:Pabrik pra-terminasi, diuji, dan dikemas dengan laporan pengujian komprehensif
- Hemat Ruang:Diameter kecil mengurangi volume kabel dan meningkatkan pendingin udara pusat data
- Efisien Waktu:Desain plug-and-play mengurangi waktu pemasangan secara signifikan
Aplikasi
Dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan lingkungan pusat data berkepadatan tinggi. Dioptimalkan untuk aplikasi pusat data berkepadatan tinggi 10/40/100G.
- Lingkungan pusat data berkepadatan tinggi
- Instalasi fiber-to-the-building
- Koneksi internal dalam peralatan serat optik
Produk Terkait
Zion Communication menawarkan berbagai kabel harness lurus MPO-LC yang komprehensif termasuk konfigurasi 8F, 12F, dan 24F dalam jenis serat SM dan OM3/OM4.
Metode Koneksi dan Polaritas
Tiga metode koneksi memastikan manajemen polaritas MTP/MPO yang tepat:
Material dan Konstruksi
Pengemasan
Pengemasan standar termasuk kabel serat optik berlabel dan bertanda dalam karton pelindung. Ukuran karton yang tersedia: 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Pilihan pengemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel khusus, pencetakan, dan bahan jaket
- Pelabelan OEM, cincin identifikasi, dan label kabel
- Desain kotak khusus dan tanda pengiriman
- Tersedia beberapa tingkat kualitas
