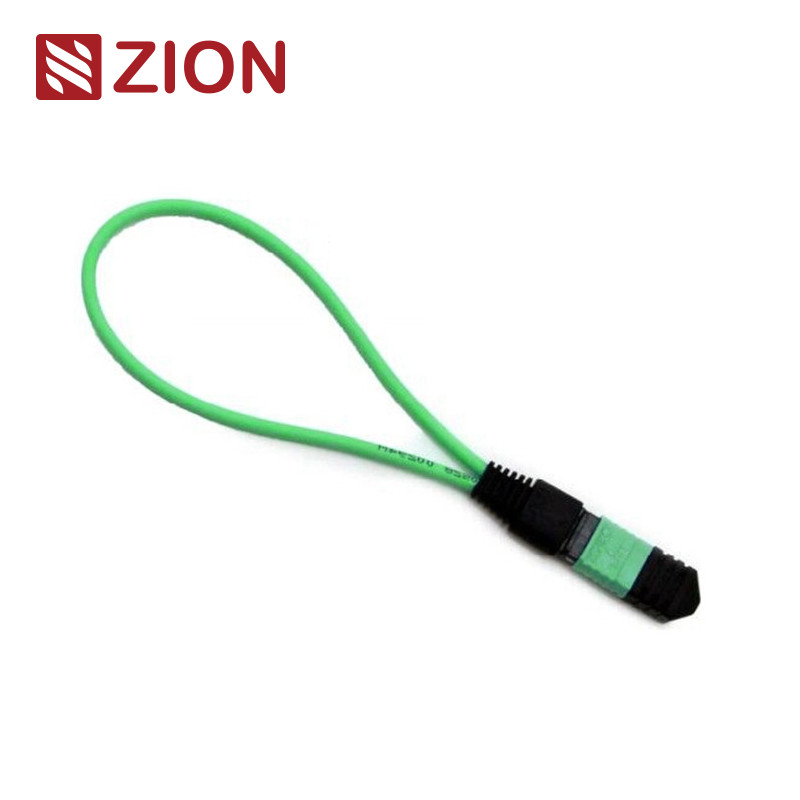

Modul Loopback Fiber Optik MTP 24 Serat Singlemode dengan Kehilangan Balik Tinggi untuk Jaringan 40G/100G

MTP loopback berisi konektor MTP dengan kedua ujung serat diakhiri dalam konektor yang sama, menciptakan jalur cahaya looped.Konfigurasi ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal ke sumber,Hal ini membantu mengidentifikasi berbagai fenomena jaringan dan memfasilitasi pengujian dan evaluasi yang efektif dari komponen atau antarmuka individu dalam jaringan serat optik.

Tersedia dalam berbagai konfigurasi yang mengakomodasi konektor MTP 8-inti, 12-inti, dan 24-inti dengan beberapa konfigurasi serat untuk beradaptasi dengan persyaratan port uji yang berbeda.24F MTP Fiber Loopback Module secara khusus memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP - 100GBASESR10 perangkat CXP / CFP.

Modul MTP Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima.Loopbacks dirancang untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MTPModul-modul ini memfasilitasi dan mempercepat pengujian IL dari segmen jaringan optik dengan menghubungkannya ke batang MTP dan kabel patch.

Referensi MTP mode tunggal:EIA/TIA-604-5
MTP Detail rumah mode tunggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)

Standar Kepatuhan:

• Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
• Kabel terstruktur per TIA-568-C
• 10G Fiber Channel Compatible (sesuai dengan standar)
• 40G dan 100G IEEE 802.3

Sebuah uji loopback melibatkan mengirim sinyal dari perangkat komunikasi dan looping kembali ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau pemecahan masalah node jaringan yang rusak.Untuk aplikasi serat optik, loopback optik memvalidasi keandalan operasional perangkat.sinyal yang dipancarkan oleh perangkat disambung dari port pemancar (Tx) kembali ke port penerima (Rx) dari komponen yang sama.

Pengujian loopback serat optik biasanya digunakan untuk memeriksa transceiver serat optik.pengujian pelabuhan ini sangat penting untuk memastikan operasi berkelanjutan. uji loopback menyediakan metode yang paling nyaman untuk pemeliharaan transceiver. proses pengujian rute sinyal laser dari port pemancar kembali ke port penerima,kemudian membandingkan pola yang dikirimkan dengan pola yang diterima untuk memverifikasi mereka identik dan bebas kesalahan.

• Collocated dengan 40G atau 100G MPO/MTP antarmuka transceiver
• Digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan serat optik

• 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
• 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
• 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
• 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Kabel
• 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
• 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable

Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani dan terlindungi dengan baik dengan label OMC sebagai default.Kotak khusus yang digunakan tergantung pada jumlah barangPilihan kemasan khusus tersedia.

Pilihan penyesuaian meliputi:

• Warna kabel, teks cetak, bahan jaket kabel
• Pilihan warna konektor
• Label OEM, cincin identifikasi, label kabel
• Kotak khusus dan tanda pengiriman
• Tingkat kualitas yang berbeda tersedia
