Diameter Serat: | 9/125um | Kerugian penyisipan: | SM(G657A1)<1,0dB |
---|---|---|---|
Mengembalikan kerugian: | SM>50dB | Tes sisipan-tarik: | 500 kali, IL<0,5dB |
Suhu Operasional (℃): | -40℃~ +80℃ |
Kode Sion | Deskripsi Sion | |||||||
ZCM1111HXA1 | Modul / Kabel Loopback Serat Optik 8F MPO SM | |||||||

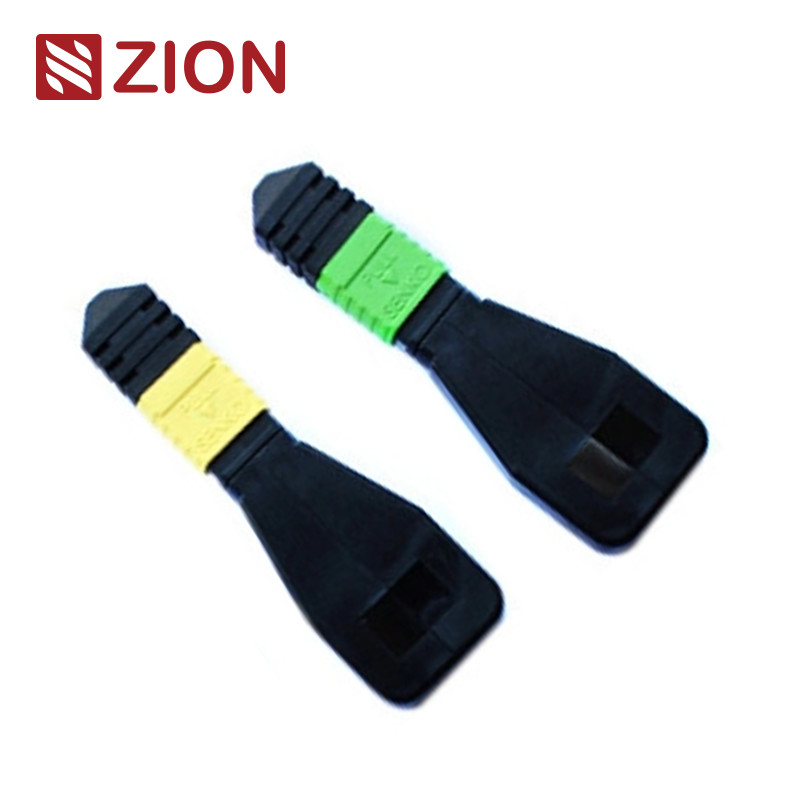

Loop MPO berisi garis lompat cincin belakang MPO di LOOPBACK, dan menempatkan kedua ujung serat ke dalam konektor MPO untuk mencapai jalur cahaya di konektor yang sama.Kapasitas peluncuran dan sensitivitas penerimaan perangkat, terutama dalam komunikasi jaringan 40/100G, dapat menemukan berbagai fenomena potensial dengan mengembalikan sinyal untuk mencapai pengujian dan evaluasi yang efektif dari satu komponen atau antarmuka pada jaringan serat. | ||||||||
Ada banyak konfigurasi rangkaian serat optik, yang dapat mengakomodasi konektor MPO 8-inti, 12-inti dan 24-inti dan beberapa konfigurasi serat serat untuk beradaptasi dengan port dalam pengujian. Modul Fiber Loopback 8F MPO memungkinkan verifikasi dan pengujian transceiver menampilkan antarmuka MPO – perangkat 40GBASE-SR4/CSR4 QSFP+.Modul Fiber Loopback 12F MPO memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO – perangkat 40GBASESR4 QSFP+ atau 100GBASE-SR4.Modul Fiber Loopback 24F MPO memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO – perangkat 100GBASESR10 CXP/CFP. | ||||||||
Modul MPO Loopback memberikan sinyal loop untuk menguji fungsi pengiriman dan penerimaan.Ini digunakan secara luas dalam lingkungan pengujian terutama dalam jaringan optik paralel 40 dan 100G.Loopback dibuat untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MPO.Loopback MPO dapat memfasilitasi dan mempercepat pengujian IL segmen jaringan optik dengan menghubungkannya ke trunk/patch lead MPO. | ||||||||
OMC menawarkan rangkaian rakitan loopback serat optik MPO untuk burn-in dan pengujian komponen dan sistem jaringan MPO.MPO Loopback Assemblies ini digunakan untuk menguji kemampuan pemancar dan sensitivitas penerima peralatan jaringan secara efektif, khususnya untuk kebutuhan telekomunikasi dan datacom.Mereka dikemas dalam perumahan kompak untuk kepadatan tertinggi yang tersedia untuk aplikasi ini. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MPO | IEC 61754-7 | SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah) |
||||||
Multimode MPO | IEC 61754-7 | OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Detail bahan
Spesifikasi Optik:
Barang | Parameter | |||||||
Jenis Serat | Mode tunggal | |||||||
Diameter Serat | 9/125um | |||||||
Kerugian penyisipan | SM(G657A1)<1,0dB | |||||||
Mengembalikan kerugian | SM>50dB | |||||||
Tes sisipan-tarik | 500 kali, IL<0,5dB | |||||||
Suhu Operasi | -40℃~ +80℃ |
Pengujian Serat Optik Loopback :
Biasanya, tes loopback adalah tes di mana sinyal dikirim dari perangkat komunikasi dan dikembalikan ke perangkat sebagai cara untuk menentukan apakah berfungsi dengan baik atau sebagai cara untuk memecahkan masalah node yang rusak di jaringan.Adapun pengujian loopback serat optik, loopback optik digunakan untuk memverifikasi keandalan operasional perangkat.Menggunakan kabel loopback serat optik atau modul loopback serat optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat dilingkarkan dari ujung transmisi (Tx) komponen aktif kembali ke ujung penerima (Rx) dari komponen yang sama. |
Aplikasi:
Ketika datang ke aplikasi praktis, tes loopback serat optik sering digunakan untuk memeriksa transceiver serat optik.Karena transceiver memiliki dua port untuk menerima dan mentransmisikan sinyal cahaya, port tersebut perlu diuji untuk melihat apakah port tersebut masih beroperasi.Dengan demikian, uji loopback serat optik adalah cara paling nyaman untuk pemeliharaan transceiver.Proses pengujiannya adalah dengan merutekan sinyal laser dari port pemancar kembali ke port penerima.Kemudian pola yang ditransmisikan dibandingkan dengan pola yang diterima untuk memastikannya identik dan tidak ada kesalahan. | ||||||||
Dikolokasikan dengan transceiver antarmuka MPO/MPO 40G atau 100G | ||||||||
Modul Loopback dapat digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan serat optik. |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Penyambung | Saluran Serat |
Polaritas (Penjajaran Saluran)
Mana yang Harus Dipilih untuk Transceiver Tertentu?
Mempertimbangkan fitur umum transceiver dan loopback, kita harus memikirkan jenis konektor, tipe poles, dan tipe kabel saat memilih loopback untuk transceiver.Panduan pemilihan untuk beberapa modul transceiver yang paling banyak digunakan dirangkum dalam tabel berikut. | ||||||||
Tabel 1: Pilihan loopback untuk transceiver 10G SFP+ |
Model | Jenis antarmuka | Tipe Kabel | Loopback yang cocok | |||||
10GBASE-USR | Dupleks LC (PC) | MMF | LC/UPC Duplex Multimode Fiber Loopback | |||||
10GBASE-SR | LC Dupleks (UPC) | MMF | ||||||
10GBASE-LR | LC Dupleks (UPC) | MMF | ||||||
10GBASE-ER | LC Dupleks (UPC) | SMF | Serat Mode Tunggal Dupleks LC/UPC Loopback |
|||||
10GBASE-ZR | Dupleks LC (PC) | SMF |
Tabel 2: Pilihan loopback untuk transceiver 40G QSFP+ |
Model | Jenis antarmuka | Tipe Kabel | Loopback yang cocok | |||||
40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 Serat Serat Multimode MTP/UPC Loopback |
|||||
40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Serat MTP/APC Single-mode Fiber Loopback | |||||
40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
40GBASE-LR4 | Dupleks LC (PC) | SMF | Serat Mode Tunggal Dupleks LC/UPC Loopback |
|||||
40GBASE-LR4L | LC Dupleks (UPC) | SMF | ||||||
40GBASE-ER4 | LC Dupleks (UPC) | SMF | ||||||
40GBASE-LX4 | LC Dupleks (UPC) | MMF/SMF | LC/UPC Dupleks Multimode/Tunggal |
Tabel 3: Pilihan loopback untuk transceiver 100G QSFP28 |
Model | Jenis antarmuka | Tipe Kabel | Loopback yang cocok | |||||
100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 Serat Serat Multimode MTP/UPC Loopback |
|||||
100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Serat MTP/APC Single-mode Fiber Loopback | |||||
100GBASE-LR4 | Dupleks LC (PC) | SMF | Serat Mode Tunggal Dupleks LC/UPC Loopback |
Tabel 4: Pilihan loopback untuk transceiver CFP |
Model | Jenis antarmuka | Tipe Kabel | Loopback yang cocok | |||||
40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 Serat Serat Multimode MTP/UPC Loopback |
|||||
40GBASE-LR4 CFP | Dupleks SC (UPC) | SMF | SC/UPC Duplex Serat Mode Tunggal Loopback |
|||||
40GBASE-FR CFP | Dupleks SC (UPC) | SMF | ||||||
100GBASE-LR4 CFP | Dupleks SC (PC/UPC) | SMF | ||||||
100GBASE-ER4 CFP | Dupleks SC (PC/UPC) | SMF | ||||||
100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 Serat Serat Multimode MTP/UPC Loopback |
Kesimpulan
Posting ini membahas pilihan loopback serat khusus untuk beberapa transceiver serat optik yang paling umum digunakan.Untuk modul transceiver lain yang tidak disebutkan dalam postingan ini, kita juga dapat mengetahui cara memilih loopback yang cocok untuknya dengan mendapatkan detail tentang jenis antarmuka, kontak fisik, dan jenis kabelnya. |
Loopback Serat Optik MPO Panas Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236013 | ZCM1111HXA1 | Modul / Kabel Loopback Serat Optik 8F MPO SM | ||||||
7236014 | ZCM1121HXA1 | Modul/Kabel Loopback Serat Optik MPO SM 12F | ||||||
7236015 | ZCM1141HXA1 | Modul / Kabel Loopback Serat Optik MPO SM 24F | ||||||
7236016 | ZCM1116HXA1 | Modul / Kabel Loopback Serat Optik 8F MPO OM3 | ||||||
7236017 | ZCM1126HXA1 | 12F MPO OM3 Modul Loopback Serat Optik / Kabel | ||||||
7236018 | ZCM1146HXA1 | 24F MPO OM3 Modul / Kabel Loopback Serat Optik | ||||||
7236019 | ZCM1117HXA1 | Modul / Kabel Loopback Serat Optik 8F MPO OM4 | ||||||
7236020 | ZCM1127HXA1 | Modul / Kabel Loopback Serat Optik 12F MPO OM4 | ||||||
7236021 | ZCM1147HXA1 | 24F MPO OM4 Modul / Kabel Loopback Serat Optik | ||||||
7236022 | ZCM2111HXA1 | 8F MTP SM Serat Optik Loopback Modul/Kabel | ||||||
7236023 | ZCM2121HXA1 | 12F MTP SM Serat Optik Loopback Modul/Kabel | ||||||
7236024 | ZCM2141HXA1 | 24F MTP SM Serat Optik Loopback Modul/Kabel | ||||||
7236025 | ZCM2116HXA1 | 8F MTP OM3 Modul / Kabel Loopback Serat Optik | ||||||
7236026 | ZCM2126HXA1 | 12F MTP OM3 Modul / Kabel Loopback Serat Optik | ||||||
7236027 | ZCM2146HXA1 | 24F MTP OM3 Modul Loopback Serat Optik / Kabel | ||||||
7236028 | ZCM2117HXA1 | Modul / Kabel Loopback Serat Optik 8F MTP OM4 | ||||||
7236029 | ZCM2127HXA1 | 12F MTP OM4 Modul / Kabel Loopback Serat Optik | ||||||
7236030 | ZCM2147HXA1 | Modul / Kabel Loopback Serat Optik 24F MTP OM4 |
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
