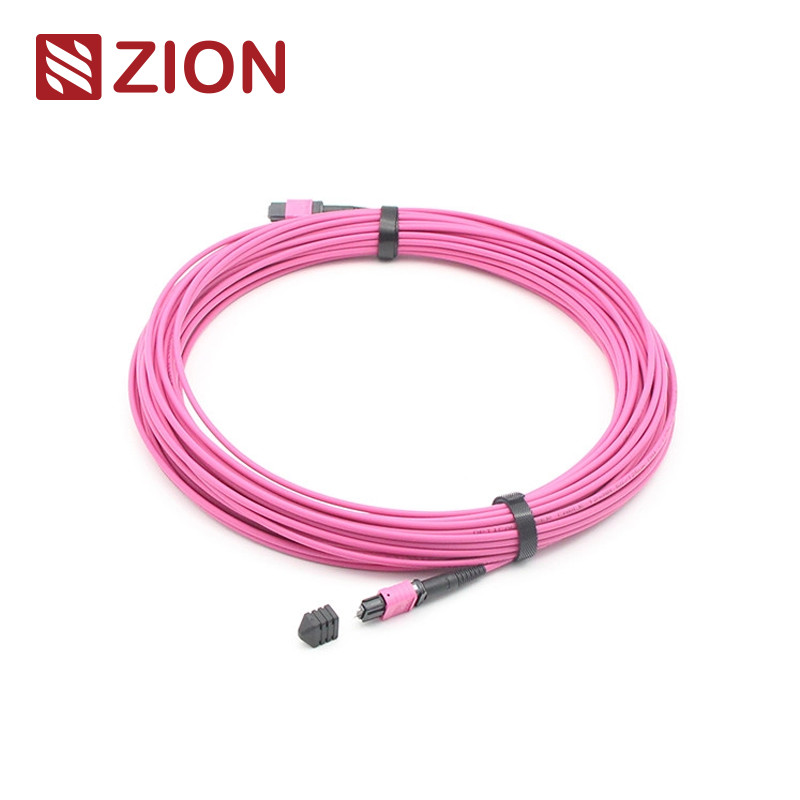

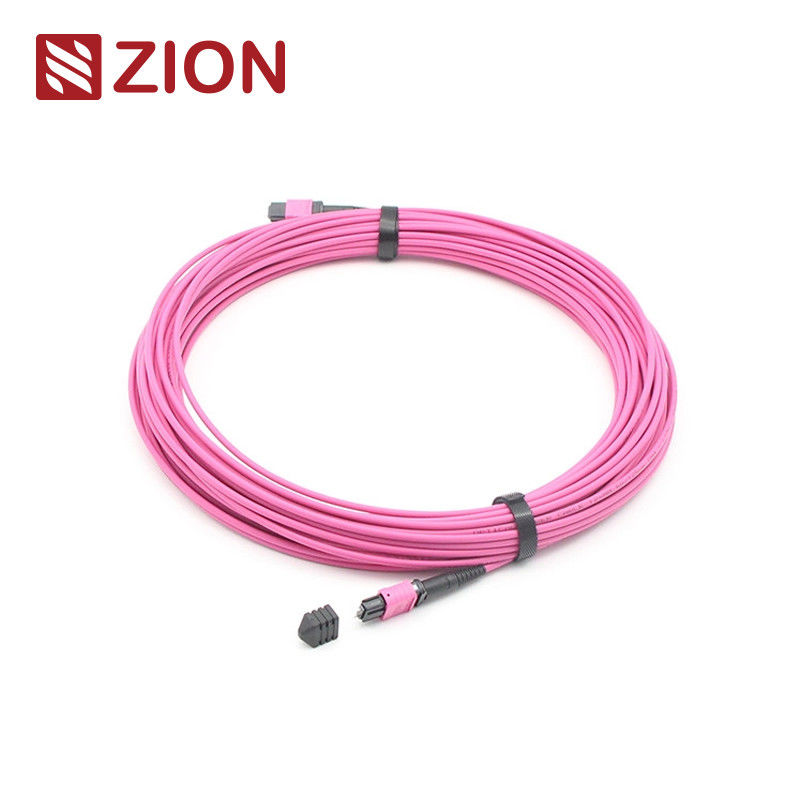

12 Serat MTP Female ke MTP Female OM4 3.0mm LSZH Patch Cord
Kode Zion: ZCM2128HMA1X
Deskripsi: MTP Female Ke MTP Female OM4 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom
Konektor MTP adalah konektor multi-serat kepadatan tinggi yang dirancang untuk konektivitas optik yang efisien di lingkungan yang menantang. Sebagai konektor MPO (Multi-Fiber Push On) khusus, ia memungkinkan penerapan yang cepat di pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Ikhtisar Produk
Patch Cord Serat MTP-MTP 3.0mm LSZH ini menampilkan konektor MTP di kedua ujungnya, yang dirancang untuk menghubungkan modul MTP sebagai tautan permanen. Tersedia dalam berbagai jumlah serat termasuk 12, 24, 48, 60, 72, 96, dan 144 serat, kabel patch ini mendukung kecepatan hingga 10/40/100Gbps untuk solusi pusat data.
Patch Cord Serat MTP-MTP 12-serat dirancang khusus untuk koneksi langsung optik 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 di lingkungan pusat data berkepadatan tinggi.
Standar Industri
MPO Singlemode
Referensi: EIA/TIA-604-5
Detail Perumahan: SM APC: Konektor hijau+boot hitam (MTP Kerugian Standar)
SM APC: Konektor kuning+boot hitam (MTP kerugian sangat rendah)
MPO Multimode
Referensi: EIA/TIA-604-5
Detail Perumahan:
OM1&OM2 PC: Konektor krem+boot hitam (MTP Kerugian Standar)
OM3&OM4 PC: Konektor Aqua+boot hitam (MTP Kerugian Standar&Sangat rendah)
OM3&OM4 PC: Konektor Heather Violet+boot hitam (MTP Kerugian standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) sesuai dengan kabel Terstruktur per TIA-568-C
- Sesuai dengan Saluran Serat 10G
- 40G dan 100G IEEE 802.3
Spesifikasi Optik
Insertion Loss (MPO)(IEC 61300-3-34) Singlemode (APC 8 derajat dipoles):
Kerugian standar: ≤0.75dB(maks), ≤0.50dB(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Insertion Loss(MPO)(IEC 61300-3-34) Multimode (PC Flat polish):
Kerugian standar: ≤0.6dB(maks), ≤0.50(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Return Loss (MPO) Singlemode (APC 8 derajat dipoles):
≥60dB(pemolesan 8 derajat)
Return Loss (MPO) Multimode (PC Flat polish):
≥25dB
Karakteristik Kinerja:
Daya Tahan: <0.3dB perubahan khas (200 kawin)
Pertukaran: ≤0.2dB
Uji Sisip-tarik: 500 kali, IL＜0.5dB
Kekuatan tarik: >70N
Waktu pasang: >600
Suhu Pengoperasian Singlemode (APC): -40°C hingga +85°C
Fitur Utama
- Kerugian penyisipan rendah, kerugian pengembalian tinggi
- Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor 4,8,12 dan 24 serat
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk kerugian rendah dan aplikasi SM dan MM standar
- Pilihan kabel bundar yang diperkeras, kabel oval, dan pita telanjang tersedia
- Perumahan berkode warna tersedia untuk membedakan jenis serat, jenis poles, dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Kabel harness lurus 12F MPO-LC/SC/FC/ST yang dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan aplikasi pusat data berkepadatan tinggi. Dioptimalkan untuk lingkungan pusat data berkepadatan tinggi 10/40/100G.
- Aplikasi Pusat Data dengan lingkungan berkepadatan tinggi
- Instalasi fiber to the building
- Aplikasi konektor internal pada peralatan serat
Spesifikasi Toleransi Panjang
| Panjang Keseluruhan (L)(m) |
Toleransi Panjang (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Informasi Pengemasan
Kabel serat optik ini memiliki kemasan yang mudah ditangani dan terlindungi dengan baik dengan label dan penandaan default OMC. Ukuran karton standar termasuk 34*22*15 cm, 44*34*24 cm, dan 54*39*34 cm, dengan pilihan berdasarkan persyaratan kuantitas. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel, kata cetak, bahan jaket kabel, warna konektor
- Label OEM, Cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tersedia berbagai tingkat kualitas
