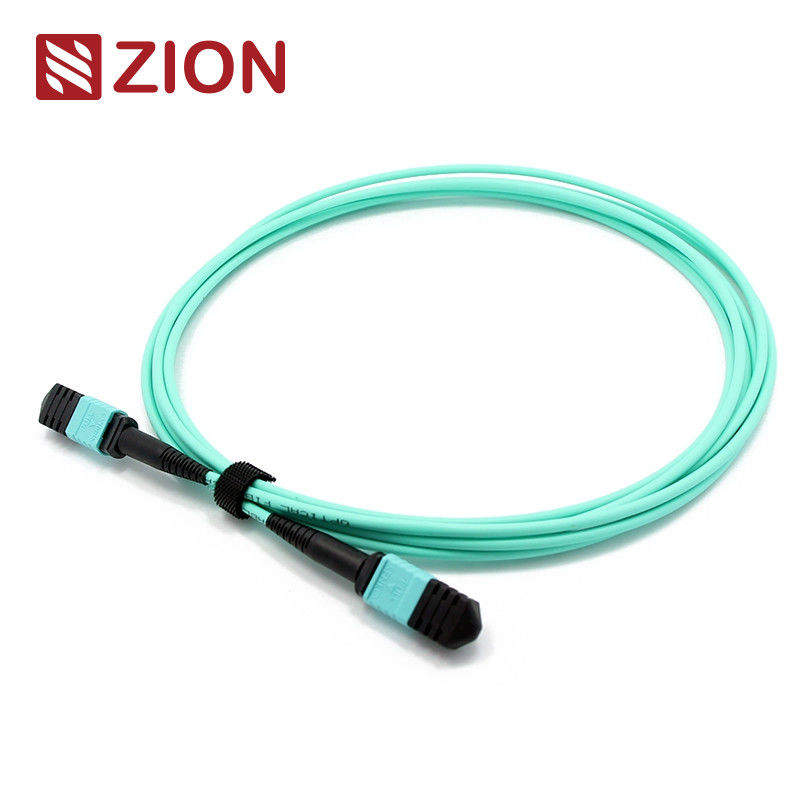

12 Serat MTP Female Ke MTP Female OM3 3.0mm LSZH MTP Patch Cord
Kabel Patch MTP Female ke MTP Female OM3 3.0mm LSZH 12 Serat berkinerja tinggi tersedia dalam panjang kustom untuk pusat data dan aplikasi serat berkepadatan tinggi.
Identifikasi Produk
Kode Zion: ZCM2122HIA1X
Deskripsi Zion: MTP Female Ke MTP Female SM 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom
Ikhtisar Produk
Konektor MTP adalah jenis konektor multi-serat push-on yang dirancang untuk aplikasi serat optik berkepadatan tinggi. Sistem pra-koneksi serat berkepadatan tinggi MTP terutama digunakan di lingkungan pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Jenis konektor MTP dibedakan menurut peraturan IEC 61754-7 berdasarkan jumlah inti, jenis kelamin (Pria/Wanita), dan polaritas (PC atau APC).
Kabel Patch Serat MTP-MTP 3.0mm LSZH ini menghubungkan modul MTP bersama-sama sebagai tautan permanen, mendukung kecepatan hingga solusi pusat data 10/40/100Gbps. Tersedia dengan 12, 24, 48, 60, 72, 96, atau 144 serat, kabel ini memfasilitasi penyebaran cepat kabel tulang punggung berkepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya.
Kabel Patch Serat 12F MTP-MTP dirancang khusus untuk koneksi langsung optik 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4.
Standar Industri
MPO Singlemode
Referensi: EIA/TIA-604-5
Detail Perumahan: SM APC: Konektor hijau+boot hitam (Kerugian Standar MTP)
SM APC: Konektor kuning+boot hitam (MTP kerugian sangat rendah)
MPO Multimode
Referensi: EIA/TIA-604-5
Detail Perumahan: OM1&OM2 PC: Konektor krem+boot hitam
OM3&OM4 PC: Konektor aqua+boot hitam
OM3&OM4 PC: Konektor Heather Violet+boot hitam
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai dengan TIA-604-5(FOCIS5)
- Kabel terstruktur per TIA-568-C
- Sesuai dengan 10G Fiber Channel
- 40G dan 100G IEEE 802.3
Spesifikasi Optik
Insertion Loss (MPO)(IEC 61300-3-34)
Singlemode (APC 8 derajat dipoles): Kerugian standar: ≤0.75dB(maks), ≤0.50dB(Khas); Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Multimode (PC Flat polish): Kerugian standar: ≤0.6dB(maks), ≤0.50(Khas); Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Insertion Loss (LC/SC/FC/ST)(IEC 61300-3-6)
Mode tunggal (APC 8 derajat dipoles): ≤0.3dB
Multimode (PC Flat polish): ≤0.3dB
Return Loss (MPO)
Singlemode (APC 8 derajat dipoles): ≥60dB
Multimode (PC Flat polish): ≥25dB
Spesifikasi Tambahan
- Daya Tahan: Perubahan khas <0.3dB (200 kawin)
- Pertukaran: ≤0.2dB
- Uji Sisipan-Tarik: 500 kali, IL＜0.5dB
- Kekuatan tarik: >70N
- Waktu pasang: >600
- Suhu Pengoperasian: -40°C hingga +85°C
Fitur Utama
- Kerugian penyisipan rendah, kerugian pengembalian tinggi
- Konektor Multi-serat berbasis MT, terminasi konektor serat 4,8,12 dan 24
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk aplikasi SM dan MM kerugian rendah dan kerugian standar
- Pilihan kabel bundar yang diperkeras, kabel oval, dan pita telanjang
- Rumah berkode warna untuk identifikasi jenis serat yang mudah
- Pengulangan dan pertukaran yang sangat baik
Aplikasi
Kabel harness lurus 12F MPO-LC/SC/FC/ST yang dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4, dan pusat data berkepadatan tinggi. Dioptimalkan untuk aplikasi pusat data berkepadatan tinggi 10/40/100G.
Semua Konektor MPO OMC bersumber dari Senko/Nissin/Sumitomo. Rakitan Kabel Patch Serat MPO digunakan di tiga area utama:
- Lingkungan pusat data berkepadatan tinggi
- Instalasi fiber-to-the-building
- Aplikasi konektor internal pada peralatan serat
Spesifikasi Toleransi Panjang
| Panjang Keseluruhan (L)(m) |
Toleransi Panjang (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Produk Terkait
ZCM1122HIA1: MPO Female Ke MPO Female SM 3.0mm LSZH 12 Serat MPO Patch Cord
ZCM1152HIA1: MPO Female Ke MPO Female SM 3.0mm LSZH 24 Serat MPO Patch Cord
ZCM1127HLA1: MPO Female Ke MPO Female OM3 3.0mm LSZH 12 Serat MPO Patch Cord
ZCM1157HLA1: MPO Female Ke MPO Female OM3 3.0mm LSZH 24 Serat MPO Patch Cord
ZCM1128HMA1: MPO Female Ke MPO Female OM4 3.0mm LSZH 12 Serat MPO Patch Cord
ZCM1158HMA1: MPO Female Ke MPO Female OM4 3.0mm LSZH 24 Serat MPO Patch Cord
Pengemasan & Kustomisasi
Pengemasan standar mencakup kabel serat optik yang terlindungi dengan baik dengan label dan penandaan OMC. Ukuran karton yang tersedia: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Pengemasan khusus tersedia berdasarkan permintaan.
Layanan OEM/ODM tersedia termasuk:
- Warna kabel khusus, pencetakan, dan bahan jaket
- Pelabelan OEM, cincin identifikasi, dan label kabel
