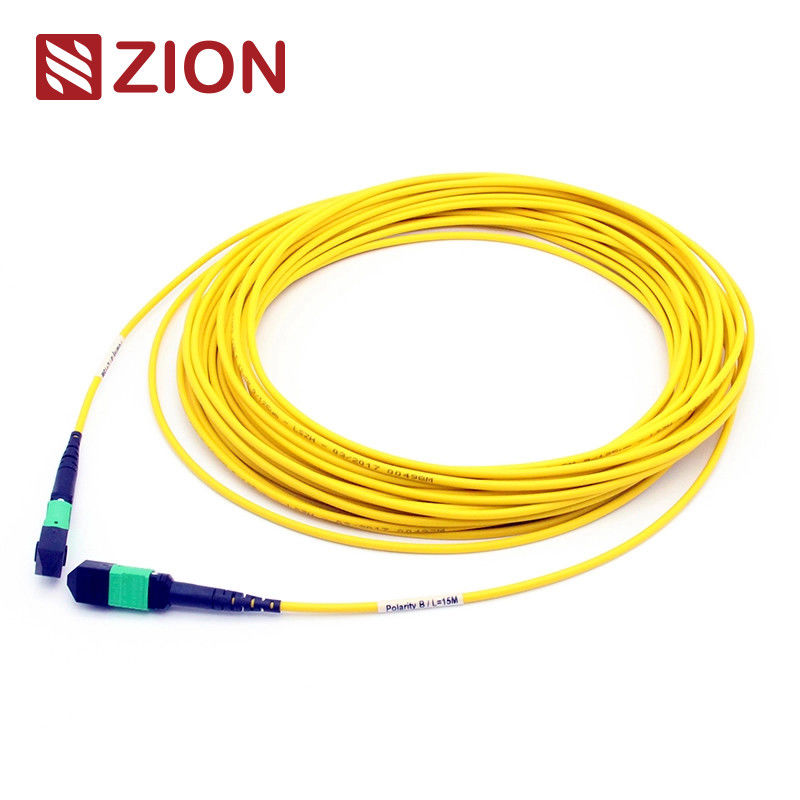

Kabel Patch MTP 24 Serat Female Ke Female Singlemode 3.0mm LSZH
Kabel Patch MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Meter Kustom
Kode dan Deskripsi Zion
Kode Zion: ZCM2152HIA1X
Deskripsi Zion: Kabel Patch MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Meter Kustom
Konektor MPO adalah jenis konektor push-on multi-serat yang dirancang untuk sistem pra-koneksi serat berkepadatan tinggi. Konektor ini terutama digunakan di lingkungan pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Jenis konektor MTP diklasifikasikan menurut peraturan IEC 61754-7 berdasarkan jumlah inti, jenis kelamin (Pria/Wanita), dan polaritas (PC atau APC).
Kabel Patch Serat MTP-MTP 3.0mm LSZH ini dilengkapi dengan konektor MTP di kedua ujungnya dan tersedia dengan 12, 24, 48, 60, 72, 96, atau 144 serat. Mendukung kecepatan hingga solusi pusat data 10/40/100Gbps dan ideal untuk menghubungkan kaset, panel, atau fan-out MTP yang kokoh. Kabel patch memfasilitasi penerapan cepat kabel tulang punggung berkepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya.
Kabel Patch Serat 24F MTP-MTP dirancang khusus untuk aplikasi pusat data berkepadatan tinggi dan mendukung koneksi langsung optik 100G QSFP28 SR4.
Standar Industri Konektor
Referensi Singlemode MPO: EIA/TIA-604-5
Detail Perumahan Singlemode MPO: SM APC: Konektor hijau+boot hitam (MTP Kerugian Standar); SM APC: Konektor kuning+boot hitam (MTP kerugian super rendah)
Referensi Multimode MPO: EIA/TIA-604-5
Detail Perumahan Multimode MPO: OM1&OM2 PC: Konektor krem+boot hitam (MTP Kerugian Standar); OM3&OM4 PC: Konektor aqua+boot hitam (MTP Kerugian Standar&Super rendah); OM3&OM4 PC: Konektor Heather Violet+boot hitam (MTP Kerugian standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) sesuai dengan kabel terstruktur per TIA-568-C
- Sesuai dengan Saluran Serat 10G
- 40G dan 100G IEEE 802.3
Spesifikasi Optik
Kehilangan Penyisipan (MPO)(IEC 61300-3-34) Singlemode (APC 8 derajat dipoles): Kerugian standar: ≤0.75dB(maks), ≤0.50dB(Khas); Kerugian Super Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Kehilangan Penyisipan(MPO)(IEC 61300-3-34) Multimode (PC Poles Datar): Kerugian standar: ≤0.6dB(maks), ≤0.50(Khas); Kerugian Super Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Kehilangan penyisipan(LC/SC/FC/ST)(IEC 61300-3-6) Mode Tunggal (APC 8 derajat dipoles): ≤0.3dB
Kehilangan penyisipan(LC/SC/FC/ST)(IEC 61300-3-6) Multimode (PC Poles Datar): ≤0.3dB
Kehilangan Balik (MPO) Singlemode (APC 8 derajat dipoles): ≥60dB(pemolesan 8 derajat)
Kehilangan Balik (MPO) Multimode (PC Poles Datar): ≥25dB
Kehilangan balik(LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Kehilangan balik(LC/SC/FC/ST): ≥35dB
Daya Tahan: <0.3dB perubahan khas (200 kawin)
Pertukaran: ≤0.2dB
Uji Sisip-Tarik: 500 kali, IL＜0.5dB
Kekuatan tarik: >70N
Waktu pasang: >600
Suhu Pengoperasian Singlemode (APC): -40°C hingga +85°C
Fitur
- Kehilangan penyisipan rendah, kehilangan balik tinggi
- Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor 4,8,12 dan 24 serat
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk kerugian rendah dan aplikasi SM dan MM standar
- Pilihan kabel bundar yang kokoh, kabel oval, dan pita telanjang tersedia
- Perumahan berkode warna tersedia untuk membedakan jenis serat, jenis poles, dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Kabel patch 24F MTP-MTP ini dioptimalkan untuk aplikasi pusat data berkepadatan tinggi 10/40/100G. Dirancang untuk koneksi langsung optik 100G QSFP28 SR4 dan lingkungan pusat data berkepadatan tinggi.
Semua Konektor MPO OMC bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Serat MPO adalah rakitan kabel berkepadatan tinggi yang digunakan di tiga area utama:
- Aplikasi Pusat Data dengan lingkungan berkepadatan tinggi
- Instalasi fiber-to-the-building
- Aplikasi konektor internal dalam peralatan serat
Aturan Penamaan & Informasi Konfirmasi Pesanan
Tab Tarik Dorong Untuk Senko MTP
Gambar Kabel Trunk MTP-MTP 24F
| Panjang Keseluruhan(L)(m) |
Panjang Toleransi(cm) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0.5% x L/-0 |
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MTP yang Tepat
Solusi Polaritas Base-24
Untuk mengakomodasi peningkatan permintaan bandwidth, kabel MTP/MPO 24-serat diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G. Kabel ini menggandakan kepadatan kabel 12-serat dalam jejak yang sama, mengurangi jumlah serat, meminimalkan jalur kabel, dan meningkatkan aliran udara. Pemeliharaan polaritas kabel MTP/MPO base-24 lebih kompleks, dan OMC merekomendasikan kabel trunk MTP/MPO Tipe A (kunci-atas ke kunci-bawah). Dengan kaset Tipe A dan Tipe AF kami, kabel patch A-ke-A tidak lagi diperlukan.
Kabel Trunk Panas Komunikasi Zion
7236001 ZCM1122HIA1: MPO Female Ke MPO Female SM 3.0mm LSZH 12 Serat Kabel Patch MPO Meter Kustom
7236002 ZCM1152HIA1: MPO Female Ke MPO Female SM 3.0mm LSZH 24 Serat Kabel Patch MPO Meter Kustom
7236003 ZCM1127HLA1: MPO Female Ke MPO Female OM3 3.0mm LSZH 12 Serat Kabel Patch MPO Meter Kustom
7236004 ZCM1157HLA1: MPO Female Ke MPO Female OM3 3.0mm LSZH 24 Serat Kabel Patch MPO Meter Kustom
7236005 ZCM1128HMA1: MPO Female Ke MPO Female OM4 3.0mm LSZH 12 Serat Kabel Patch MPO Meter Kustom
7236006 ZCM1158HMA1: MPO Female Ke MPO Female OM4 3.0mm LSZH 24 Serat Kabel Patch MPO Meter Kustom
7236007 ZCM2122HIA1: MTP Female Ke MTP Female SM 3.0mm LSZH 12 Serat Kabel Patch MTP Meter Kustom
7236008 ZCM2152HIA1: MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat Kabel Patch MTP Meter Kustom
7236009 ZCM2127HLA1: MTP Female Ke MTP Female OM3 3.0mm LSZH 12 Serat Kabel Patch MTP Meter Kustom
7236010 ZCM2157HLA1: MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat Kabel Patch MTP Meter Kustom
7236011 ZCM2128HMA1: MTP Female Ke MTP Female OM4 3.0mm LSZH 12 Serat Kabel Patch MTP Meter Kustom
7236012 ZCM2158HMA1: MTP Female Ke MTP Female OM4 3.0mm LSZH 24 Serat Kabel Patch MTP Meter Kustom
Pengemasan
Paket kabel serat optik ini dirancang untuk penanganan yang mudah dan perlindungan yang optimal. Ukuran karton standar meliputi 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Pemilihan karton tergantung pada jumlah pesanan. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel, kata pencetakan, bahan jaket kabel, warna konektor
- Label OEM, Cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tersedia berbagai tingkat kualitas
