Daya tahan: | <0,3dB perubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Daya tarik: | >70N | Plug-in kali: | >600 |
Suhu Operasional (℃): | -40 hingga + 85°C | ||
Cahaya Tinggi: | MTP Patch Cord Singlemode 3.0mm,3.0mm Mtp Kabel Patch Serat Optik |
Kode Sion | Deskripsi Sion | |||||||

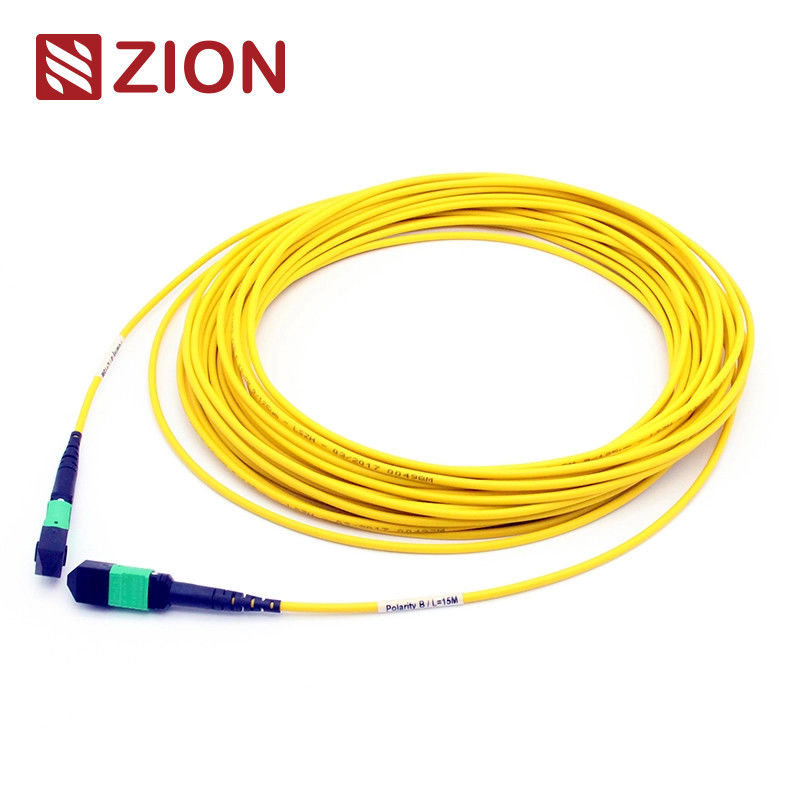

ZCM2152HIA1X | MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom | |||||||
Konektor MTP adalah jenis penghubung serat.MTP (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MTP dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
Kabel Patch Serat MTP-MTP 3.0mm LSZH.Kabel MTP Fiber Patch Cord diakhiri dengan konektor MTP di kedua ujungnya.MTP Fiber Patch Cord menghubungkan modul MTP bersama sebagai tautan permanen.Fiber Patch Cord tersedia dengan 12, 24, 48,60,72, 96,144fiber.Mendukung kecepatan hingga solusi pusat data 10/40/100Gbps.Mereka biasanya diadopsi untuk menghubungkan kaset, panel, atau fan-out MTP yang kokoh, dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya.Selain itu, MTP juga memberikan banyak fleksibilitas dan kemudahan begitu Anda harus mengubah gaya konektor di panel tambalan.Alih-alih mengganti konektor pada batang kabel, cukup memasang kaset baru dengan gaya konektor baru di sisi sambungan silang panel tambalan. | ||||||||
Kabel Patch Serat MTP-MTP 12F dirancang untuk koneksi langsung optik 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 dan pusat data kepadatan tinggi. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MTP | AMDAL/TIA-604-5 | SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah) |
||||||
Multimode MTP | AMDAL/TIA-604-5 | PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MTP) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MTP) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dBperubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Daya tarik | >70N | |||||||
Plug-in kali | >600 | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur: | ||||||||
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Aplikasi: | ||||||||
Semua Konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.MTP Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area. | ||||||||
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi | ||||||||
Serat optik ke gedung | ||||||||
Aplikasi konektor internal pada peralatan fiber. |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Dorong Tarik Tab Untuk Senko MTP
Gambar kabel batang MTP-MTP 24F.
Panjang Keseluruhan (L) (m) | panjang toleransi (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0,5% x L/-0 |
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MTP yang Tepat
Solusi Polaritas Basis-24
Untuk mengejar peningkatan permintaan bandwidth yang lebih tinggi, kabel MTP/MPO 24-fiber diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G.Ini menggandakan kerapatan kabel 12-serat di tapak yang sama, yang mengurangi jumlah serat, memungkinkan lebih sedikit jalur kabel, dan meningkatkan aliran udara.Namun, pemeliharaan polaritas kabel MTP/MPO basis-24 lebih rumit.OMC merekomendasikan kabel trunk MTP/MPO Tipe A (key-up ke key-down).Dengan kaset Tipe A dan Tipe AF kami, tidak perlu lagi kabel patch A-to-A.Metode konektivitas diilustrasikan pada gambar berikut |
Kabel Hot TRUNK Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236001 | ZCM1122HIA1X | MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236002 | ZCM1152HIA1X | MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236003 | ZCM1127HLA1X | MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236004 | ZCM1157HLA1X | MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236005 | ZCM1128HMA1X | MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236006 | ZCM1158HMA1X | MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236007 | ZCM2122HIA1X | MTP Female Ke MTP Female SM 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236008 | ZCM2152HIA1X | MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom | ||||||
7236009 | ZCM2127HLA1X | MTP Female Ke MTP Female OM3 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236010 | ZCM2157HLA1X | MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom | ||||||
7236011 | ZCM2128HMA1X | MTP Female Ke MTP Female OM4 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236012 | ZCM2158HMA1X | MTP Female Ke MTP Female OM4 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom |
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
