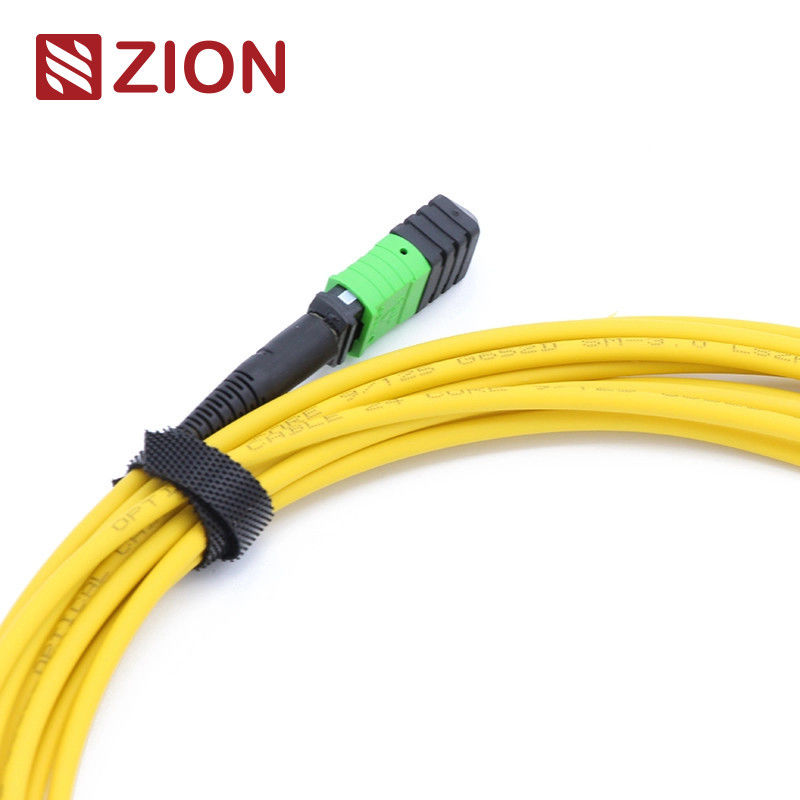

MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
Kode Zion dan Deskripsi
Kode Zion: ZCM2122HIA1X
Zion Deskripsi: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
Konektor MPO adalah jenis konektor serat. MPO (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat MPO dengan kepadatan tinggi saat ini terutama digunakan dalam aplikasi lingkungan pusat data dengan kepadatan tinggi, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MTP dibedakan sesuai dengan peraturan IEC 61754-7: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Kabel MTP Fiber Patch Cord diakhiri dengan konektor MTP di kedua ujungnya.Kabel Fiber Patch tersedia dengan 12, 24, 48,6072,96,144fibers. Dukungan kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau fan-out MTP ruggedized,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnyaSelain itu, MTP juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi crossconnect panel patch.
12F MTP-MTP Fiber Patch Cord dirancang untuk 40G QSFP+ SR4, 40G QSFP+ CSR4 dan 100G QSFP28 SR4 optik koneksi langsung dan pusat data kepadatan tinggi.
Konektor Industri Standar
MPO Single ModeReferensi:EIA/TIA-604-5
MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
MPO MultimodeReferensi:EIA/TIA-604-5
MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)
Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB
Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)
Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB
Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Kembali kerugian ((LC/SC/FC/ST):≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Pergantian : ≤0,2dB
Tes masukkan tarik: 500 kali, IL<0.5dB
Kekuatan tarik:> 70N
Waktu masuk:> 600
Suhu operasiModus tunggal (APC):-40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
12F MPO- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Semua konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. MPO Fiber Patch Cord adalah jenis kabel dengan kepadatan tinggi yang umumnya digunakan dalam tiga bidang.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Peraturan Penamaan & Informasi Konfirmasi Pesenan:
Tekan Pull Tab Untuk Senko MTP
MTP-MTP 12F Gambar kabel batang.
| Total Panjang ((L) ((m) |
panjang toleransi ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ️ + 0,5% x L/-0 |
|
Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MTP yang Tepat
1. Polaritas A koneksi
Polaritas Kabel MTP menggunakan tombol ke atas, tombol ke bawah desain Oleh karena itu, seperti yang ditunjukkan dalam gambar di bawah ini, posisi 1 dari satu
konektor adalah sesuai dengan posisi 1 dari konektor lain. tidak ada polaritas flip. oleh karena itu ketika kita menggunakan polaritas kabel MTP untuk koneksi,kita harus menggunakan kabel patch duplex A-B di satu ujung dan kabel patch duplex A-A di ujung lain. Karena dalam tautan ini, Rx1 harus terhubung ke Tx1. Jika kita tidak menggunakan kabel patch dupleks A-A, menurut prinsip desain polaritas kabel A MTP, serat 1 dapat mengirimkan ke serat 1,Artinya Rx1 dapat mengirimkan ke Rx1, yang dapat menyebabkan kesalahan.
2Koneksi Polaritas B.
Kabel MTP Polaritas B menggunakan desain key up, key up. Oleh karena itu, seperti yang ditunjukkan pada gambar di bawah ini, posisi 1 dari satu konektor sesuai dengan posisi 12 dari konektor lain. Oleh karena itu,ketika kita menggunakan kabel MTP polaritas B untuk koneksi, kita harus menggunakan kabel patch duplex A-B di kedua ujung. karena kunci ke desain kunci untuk membantu membalik polaritas, yang membuat serat 1 mengirimkan ke serat 12, yaitu Rx1 mengirimkan ke Tx1.
3Polaritas C koneksi
Seperti kabel MTP polaritas A, kabel MTP polaritas C juga menggunakan desain kunci ke atas, kunci ke bawah.yang membuat posisi 1 dari satu konektor sesuai dengan posisi 2 dari
Seperti yang ditunjukkan pada gambar di bawah ini, ketika kita menggunakan kabel MTP polaritas C untuk koneksi, kita harus menggunakan kabel patch dupleks A-B di kedua ujungnya.Karena desain serat silang membantu untuk membalik polaritas, yang membuat serat 1 mengirimkan ke serat 2, yaitu Rx1 mengirimkan ke Tx1.
Catatan: Jenis Polaritas adalah dalam aturan penamaan berikut-Polaritas A;Polaritas B;Polaritas C
Zion Komunikasi panas kabel batang
7236001 ZCM1122HIA1: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Wanita ke MTP Wanita OM3 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Wanita ke MTP Wanita OM3 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Wanita ke MTP Wanita OM4 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Wanita ke MTP Wanita OM4 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
Layanan OEM/ODM untuk Anda
- Warna kabel, kata cetak, bahan kabel, warna konektor
- OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
- Tingkat kualitas yang berbeda.
