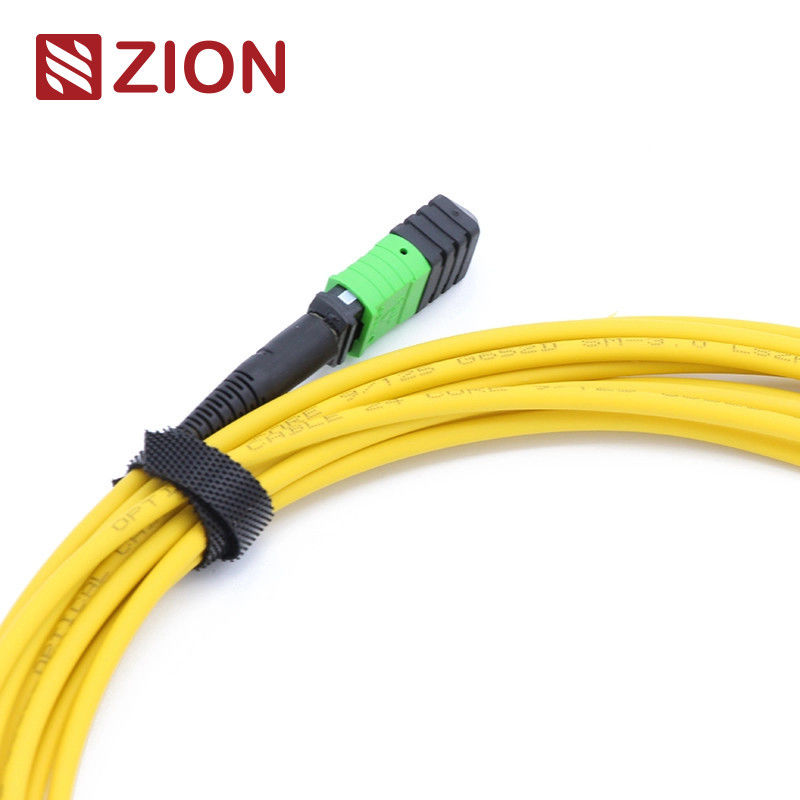

12 Serat MTP Wanita ke MTP Wanita Patch Cord
Single mode 3.0mm LSZH fiber optic patch cord dirancang untuk aplikasi data center dengan kepadatan tinggi dan solusi jaringan 40G/100G.
Identifikasi Produk
Kode Zion:ZCM2122HIA1X
Deskripsi:MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
Ringkasan Produk
Konektor MTP adalah jenis konektor push-on multi-serat yang dirancang untuk aplikasi serat optik kepadatan tinggi.penyebaran serat ke bangunan, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Konektor MTP diklasifikasikan menurut standar IEC 61754-7 berdasarkan jumlah serat, jenis kelamin (laki/perempuan), dan polaritas (PC atau APC).0mm LSZH Fiber Patch Cord memiliki konektor MTP di kedua ujungnya dan tersedia dalam berbagai jumlah serat termasuk 12, 24, 48, 60, 72, 96, dan 144 serat.
Aplikasi Utama
Khususnya dirancang untuk 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 optik koneksi langsung di lingkungan pusat data kepadatan tinggi.
Standar & Spesifikasi Industri
Standar Konektor
- Referensi MPO mode tunggal: EIA/TIA-604-5
- MPO Single Mode Housing: SM APC - Konektor hijau + boot hitam (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - konektor kuning + boot hitam (Super Low Loss MTP)
- Referensi MPO Multimode: EIA/TIA-604-5
- Sesuai dengan IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3 Sesuai
Spesifikasi kinerja optik
Pengurangan Penempatan (MPO) Single Mode APC:
Standar: ≤0,75dB (maksimum), ≤0,50dB (tipis)
Super Low: ≤0,35dB (maksimal), ≤0,20dB (tipikal)
Insertion Loss (MPO) Multimode PC:
Standar: ≤0,6dB (maksimum), ≤0,50dB (tipis)
Super Low: ≤0,35dB (maksimal), ≤0,20dB (tipikal)
Kembali Loss (MPO) Single Mode APC:≥ 60dB
Kembali Loss (MPO) Multimode PC:≥ 25dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Kemampuan bergantian:≤0,2dB
Tes masukkan tarik:500 kali, IL < 0,5dB
Kekuatan tarik:> 70N
Siklus plug-in:> 600
Suhu operasi:-40°C sampai +85°C
Fitur Utama
- Kerugian penempatan rendah dan kinerja kerugian pengembalian tinggi
- Konektor multi-serat berbasis MT dengan 4, 8, 12, dan 24 terminal serat
- Solusi pemusnahan massal yang ekonomis
- Dioptimalkan untuk aplikasi mode tunggal dan multimode dengan kerugian rendah dan kerugian standar
- Tersedia dalam kabel bundar yang keras, kabel oval, dan pilihan pita telanjang
- Kotak yang dikodekan warna untuk identifikasi jenis serat dan jenis polish yang mudah
- Kemampuan mengulangi dan bertukar yang sangat baik
Aplikasi Utama
12F MPO-LC/SC/FC/ST kabel sabuk lurus yang dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan aplikasi pusat data kepadatan tinggi.Dioptimalkan untuk lingkungan pusat data 10/40/100G dengan kepadatan tinggi.
- Lingkungan pusat data dengan kepadatan tinggi
- Pemanfaatan serat ke bangunan
- Sambungan internal dalam peralatan serat optik
Dokumen Produk
Aturan Penamaan & Pengesahan Urutan
Tekan Pull Tab untuk Senko MTP
Gambar kabel batang MTP-MTP 12F
Toleransi panjang kabel
| Panjang keseluruhan (L) dalam meter |
Toleransi panjang dalam cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Metode Koneksi Polaritas MTP
Tiga metode koneksi standar memastikan polaritas MTP/MTP yang tepat untuk transmisi sinyal yang optimal.
Polaritas - Hubungan
Key up, key down desain mempertahankan penyelarasan posisi serat (posisi 1 ke posisi 1). Membutuhkan kabel patch duplex A-B di satu ujung dan kabel patch duplex A-A di ujung lainnya.
Sambungan Polaritas B
Key up, desain key up dengan polaritas flip (posisi 1 ke posisi 12). Membutuhkan kabel patch duplex A-B di kedua ujungnya.
Koneksi Polaritas C
Key up, key down desain dengan silang serat internal (posisi 1 ke posisi 2). Membutuhkan kabel patch dupleks A-B di kedua ujung.
Catatan:Jenis polaritas ditentukan dalam aturan penamaan produk - Polaritas A, Polaritas B, atau Polaritas C.
Produk terkait
7236001 ZCM1122HIA1:MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1:MPO Wanita ke MPO Wanita SM 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1:MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1:MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
Informasi kemasan
Kabel serat optik yang dikemas secara profesional dengan label dan penandaan OMC. Tersedia dalam ukuran karton standar: 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Pilihan kemasan khusus tersedia.
Layanan OEM/ODM
Pilihan kustomisasi termasuk warna kabel, cetak, bahan jaket, warna konektor, label OEM, cincin identifikasi, label kabel, kotak, dan tanda pengiriman.Tersedia dalam tingkat kualitas yang berbeda untuk memenuhi persyaratan khusus.
