FBT Fused Type Optical Coupler dengan FC/APC Connector 1X3 Split Ratio untuk 1310-1550nm Wavelength Fiber Optic Splitter

Informasi Dasar

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM
Nomor model:	Pemisah Serat Optik Mode Tunggal

Kuantitas min Order:	20 pcs
Kemasan rincian:	10 PC / Kantong Plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak terbatas

Harga terbaik Hubungi sekarang

Informasi Detail

Panjang Gelombang Operasi (NM):	1310,1490,1550nm	Rasio Kopling (%):	1-50%
Bandwidth (nm):	20 nm	Suhu operasi (℃):	-40 ～ 70
Konektor serat:	SC FC LC ST
Menyoroti:	FBT Fused Type Optical Coupler , Produk Jaringan Optik Coupler

Deskripsi Produk

Kopler Optik Tipe Fused FBT Konektor FC/APC 1X3 (7233103)

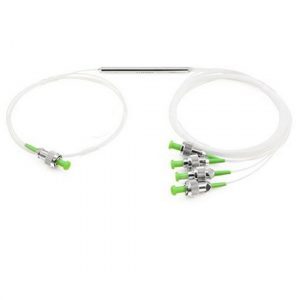

Fiber Optic Splitter 1×4/1×8/1×16/1×32 Single Mode/Multimode dengan konektor SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER

Tanyakan Sekarang FBT Fused Type Optical Coupler dengan FC/APC Connector 1X3 Split Ratio untuk 1310-1550nm Wavelength Fiber Optic Splitter 0

Aplikasi Splitter Fiber Optik 1×3

FTTH, LAN, PON & CATV Optik
Jaringan cincin lokal, sistem komunikasi serat optik
Peralatan uji serat optik, sensor serat optik

Spesifikasi Splitter Fiber Optik 1×3

Input & Output	Splitter Fiber Optik Mode Tunggal 1×3
Tipe Serat	9/125 SMF-28 atau ditentukan pelanggan
Panjang Gelombang Operasi (nm)	1310,1490,1550nm
Rasio Kopling (%)	1-50%
Bandwidth (nm)	20nm
Kerugian Penyisipan Khas (dB)	≤5.5
Kerugian Bergantung Polarisasi (dB)	≤0.1
Homogenitas (dB)	≤0.9
Direktivitas (dBm)	≥60
Kesamaan (dB)	0.5
Kerugian bergantung khas (dB)	≤0.15
Stabilitas Suhu (dB/ºC)	≤0.002
Suhu Operasi (℃)	-40 ～ 70
Suhu Penyimpanan (℃)	-40 ～ 85
Kabel Serat	serat telanjang, serat tabung longgar
Konektor Serat	SC FC LC ST
Merek	HELLOSIGNAL® ATAU OEM
Waktu pengiriman	Biasanya 25 hari setelah menerima deposit
MOQ	20pcs

Deskripsi Produk

FBT Fiber Optic Splitter (juga disebut coupler optik serat) adalah perangkat yang membagi cahaya serat optik menjadi beberapa bagian dengan rasio tertentu. Fiber Splitters berbeda dari splitter serat PLC dalam metode pembagian.

Splitter serat optik dapat diproduksi dengan Singlemode, Multimode 62.5, dan Serat Multimode 50. Anda juga dapat menyesuaikannya dengan konektor LC, LC/APC, SC, SC/APC, FC, FC/APC, dan ST atau tanpa konektor.

Dalam hal Splitter Serat 1×2, Anda dapat meminta detail untuk rasio pembagian yang berbeda, seperti 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5, dan 99/1.

Sebagian besar splitter optik tersedia dalam tabung longgar 900µm dan serat telanjang 250µm. Coupler 1×2 dan 2×2 hadir standar dengan selongsong logam pelindung untuk menutupi pembelahan. Jumlah output yang lebih tinggi dibangun dengan kotak untuk melindungi komponen pembelahan.

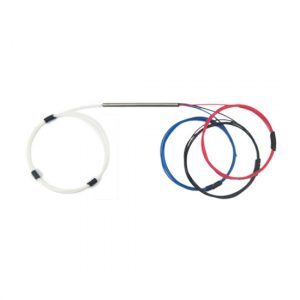

Gambar Detail Splitter Fiber Optik 1×3

Spesifikasi Kinerja

Parameter	Kopler Pita Lebar	Duplex Jendela Ganda	Kopler Serat Multimode
Nilai	P \| A	P \| A	P \| A
Panjang Gelombang Operasi (nm)	1310,1550 atau Pita C + L	1310 dan 1550	850 atau 1310 atau Tentukan
Bandwidth Operasi (nm)	±40	±40	±40
Kerugian Berlebih Khas (dB)	<0.7 \| <0.1	<0.07 \| <0.1	<0.4 \| <0.7
Insertion Loss(dB) 50/50	<3.4 \| <3.6	<3.4 \| <3.6	<3.7 \| <4.0
Insertion Loss(dB) 40/60	<4.4/2.6 \| <4.7/2.8	<4.4/2.6 \| <4.7/2.8	<4.7/2.7 \| <5.0/3.0	<4.7/2.7 \| <5.0/3.0
Kerugian Bergantung Polarisasi	<0.1 \| <0.15	<0.17 \| <0.15
Direktivitas (dB)	>50	>35
Suhu Operasi (℃)	-40~+70	-40~+70	-40~+70
Suhu Penyimpanan (℃)	-40~+85	-40~+85	-40~+85

Pemberitahuan: Spesifikasi di atas adalah untuk perangkat tanpa konektor. Tambahkan kerugian tambahan 0,2dB per konektor.

Informasi Alternatif Penting

A	B	C	D	E	F	G	H	I
Mode	Nilai	Panjang Gelombang	Port	Tipe Serat	Paket	Diameter Serat	Rasio Kopling	Tipe Konektor
1=WBC 2=DWC 3=MMC Z=Disesuaikan	1=P 2=A	1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Disesuaikan	1=1×2 2=2×2	0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Disesuaikan	1=03×54 2=03×60 3=90x20x10 4=100x80x10	0=250um 1=900um 2=2.0mm 3=3.0mm	1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50	1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan
