GYFTC8A FRP CSM Aluminium Armored Aerial Installation Gambar-8 Kabel optik yang mendukung diri

GYFTC8A.

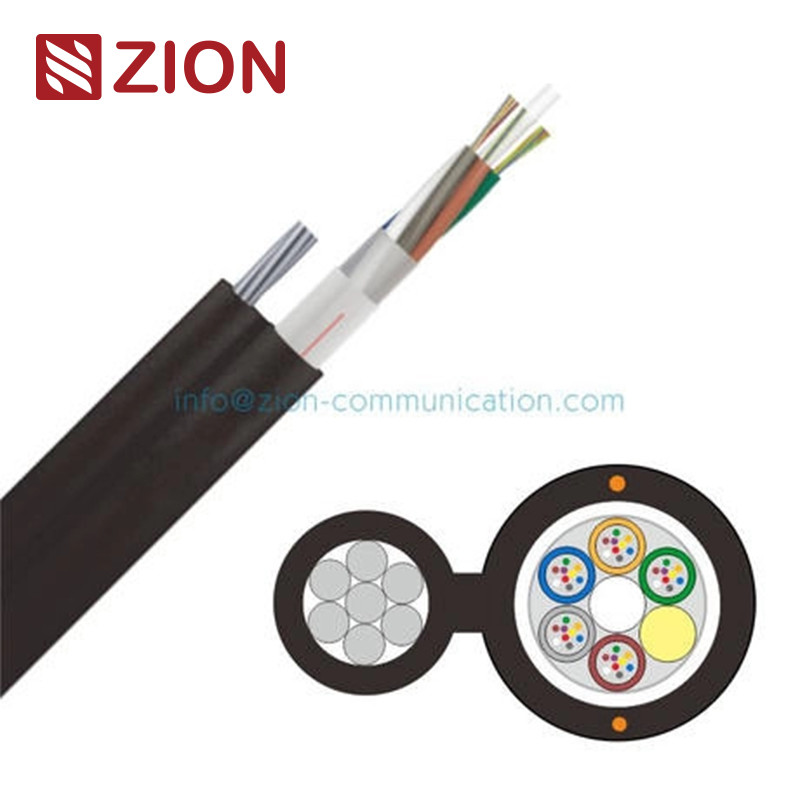

FRP CSM Aluminium Armored Aerial Installation Kabel Serat Optik Gambar-8

Aplikasi

Kekuatan tarik tinggi
Instalasi udara yang mendukung diri sendiri

Karakteristik dan data teknis untuk kabel serat optik

Karakteristik Serat

G.652.D (Mode Tunggal):

• Pengurangan:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Polasi Mode Dispersi:
  • Serat individu: ≤0,20 ps/√km
  • Nilai link desain (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (Mode Tunggal):

• Pengurangan:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Polasi Mode Dispersi:
  • Serat individu: ≤0,20 ps/√km
  • Nilai link desain (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (Multimode):

• Pengurangan:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandwidth:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (Multimode):

• Pengurangan:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandwidth:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Data Teknis

1. Jumlah Serat:Tersedia dalam konfigurasi serat 24, 48, 72, 96, 144, dan 288.

2. Struktur tabung longgar:

   • Jumlah tabung dan serat per tabung:
     • 24 serat: 4 tabung × 6 serat.
     • 48 serat: 4 tabung × 12 serat.
     • 72 serat: 6 tabung × 12 serat.
     • 96 serat: 8 tabung × 12 serat.
     • 144 serat: 12 tabung × 12 serat.
     • 288 serat: 24 tabung × 12 serat.
   • Diameter luar: 1,9 mm sampai 2,4 mm tergantung pada konfigurasi.

3. Anggota kekuatan pusat:

   • Bahan: FRP atau Baja.
   • Diameter: berkisar dari 2,0 mm hingga 7,4 mm tergantung pada jumlah serat.

4. Bahan penghalang air:

   • Kabel diisi dengan senyawa untuk memastikan ketahanan air.

5. Lapisan tahan kelembaban:

   • Pita aluminium lapis untuk perlindungan tambahan.

6. Wire Messenger:

   • Struktur: 7 × 1,6 mm untuk kekuatan dan dukungan.

7. Lemparan:

   • Ketebalan: Nominal 1,8 mm.

8. Ukuran dan Berat Kabel:

   • Diameter kabel bervariasi dari sekitar 10,2 mm hingga 19,5 mm (kabel utama) dan 21,2 mm hingga 30,5 mm (termasuk kabel utusan).
   • Berat berkisar dari 220 ± 10 kg/km hingga 450 ± 10 kg/km.

9. Kinerja mekanik:

   • Rentang suhu operasi:-40°C sampai +70°C.
   • Kekuatan tarik:
     • Jangka pendek: 8000 N
     • Jangka panjang: 2700 N.
   • Ketahanan Crush:
     • Jangka pendek: 1000 N/100 mm.
     • Jangka panjang: 300 N/100 mm.

10. Pengaturan warna:

    • Warna serat dan tabung mengikuti tabel identifikasi yang ditentukan.
