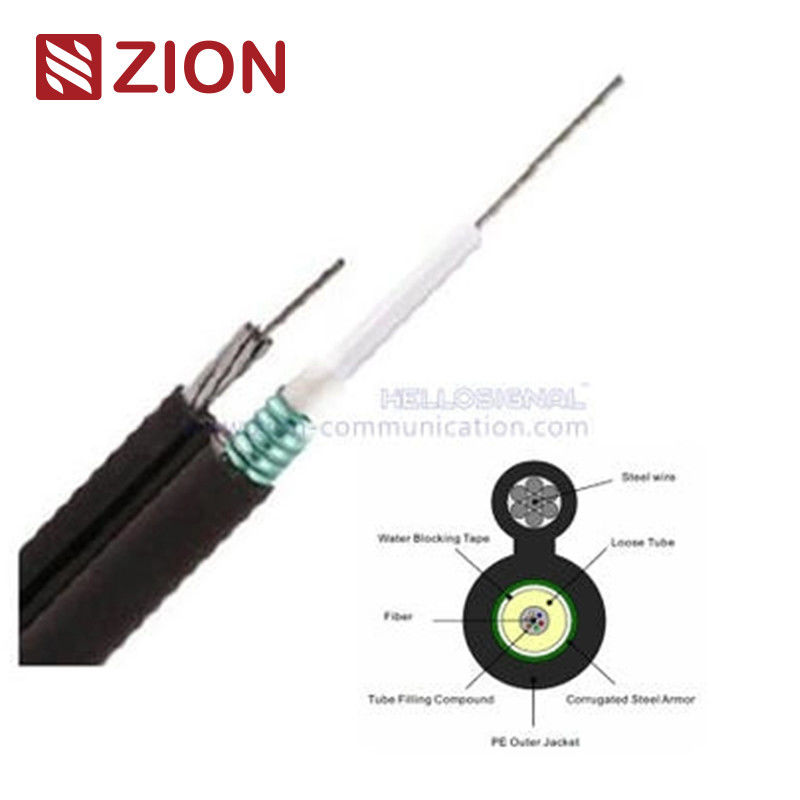

PSP Armored Uni Tube Instalasi Udara Fiber Optic Gambar 8 GYXTC8S

GYXTC8S PSP Armored Uni-Tube Aerial Installation Gambar-8 Kabel optik yang mendukung diri

GYXTC8S

PSP Kabel Serat Optik Pemasok Udara Satu Tabung Lapisan
Gambar-8 Membantu Diri Sendiri

Karakteristik

Berikut adalah ringkasan rinci dari spesifikasi kabel serat optik berdasarkan input Anda:

Jenis Serat dan Atenuasi/Kefektivitas:

1. G.652.DdanG.655(Fiber mode tunggal):

   • G.652.D: Serat mode tunggal yang umum digunakan yang cocok untuk aplikasi tujuan umum.
   • G.655: Serat non-nol dispersi-shifted, dirancang untuk kapasitas tinggi, transmisi jarak jauh dengan kontrol lebih atas dispersi.

2. Serat Multimode:

   • 50/125 μmdan62.5/125 μmadalah serat multimode yang digunakan untuk jarak pendek, transmisi data berkecepatan tinggi di jaringan area lokal (LAN), dengan karakteristik attenuasi dan bandwidth tertentu.

Pengurangan:

• Pada 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Pada 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• Pada 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Pada 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Bandwidth (kapasitas transfer data):

• Pada 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Pada 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarization Mode Dispersion (PMD):

• Serat Individu: KeduanyaG.652.DdanG.655Serat memiliki nilai dispersi modus polarisasi≤0,20 ps/√km.
• Nilai Link Desain(M=20, Q=0,01%): KeduanyaG.652.DdanG.655Serat memiliki≤0,1 ps/√km.

Data teknis untuk konstruksi kabel:

Bagian ini merinci sifat fisik dan mekanik kabel serat optik dengan berbagai jumlah serat dan konfigurasi:

• Opsi Penghitungan Serat: 2, 4, 6, 12, 18, 24 serat.

Karakteristik tabung dan kabel longgar:

• Diameter luar tabung longgar:

  • Untuk 2, 4, 6 serat:2.8 mm
  • Untuk 12, 18, 24 serat:3.2 mm

• Kawat baja:

  • Bahan: Kawat baja galvanis untuk kekuatan.
  • Diameter:7*0,8 mm.

• Lemparan:

  • Bahan:PE(Polyethylene).
  • Ketebalan:Nominal 0,8 mm.

• Diameter Kabel:

  • 2, 4, 6 seratSekitar.4.4 mm / 9.5 mm.
  • 12, 18, 24 seratSekitar.4.6 mm / 9.5 mm.

• Berat Kabel:

  • 2, 4, 6 serat:66 kg/km.
  • 12, 18, 24 serat:68 kg/km.

• Jangkauan suhu operasi:-40°C sampai +70°C.

• Kekuatan tarik:

  • Jangka pendek:1500 N.
  • jangka panjang:600 N.

• Ketahanan Crush:

  • Jangka pendek:1000 N/100mm.
  • jangka panjang:300 N/100mm.
