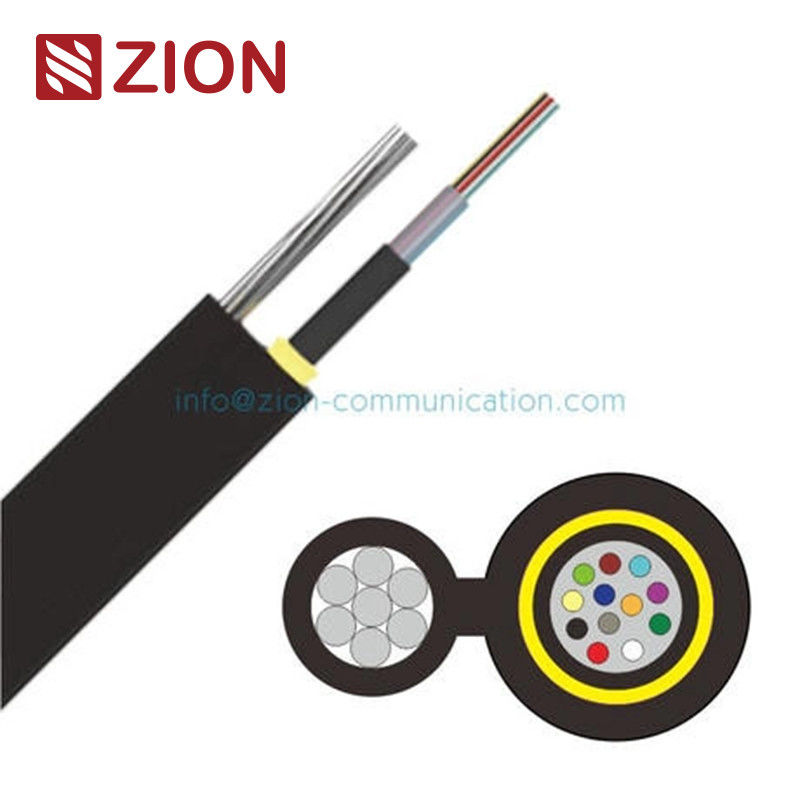

GYAXTC8Y Central Tube Mini Gambar 8 Kabel Fiber Aerial Self Supporting

GYAXTC8Y-Small Figure-8 Self-Supporting Central Tube Mini Figure 8 Kabel Unitube Kabel optik udara

GYAXTC8Y-Kecil

Kabel serat optik untuk instalasi udara tabung pusat
Gambar-8 Mempertahankan Diri

Aplikasi

Kinerja mekanik dan lingkungan yang baik.
Ukuran kecil dan ringan, mudah dipasang.
Instalasi udara yang mendukung diri.

Karakteristik

Berikut adalah ringkasan rinci dari spesifikasi kabel serat optik berdasarkan input Anda:

Jenis Serat dan Atenuasi/Kefektivitas:

1. G.652.DdanG.655(Fiber mode tunggal):

   • G.652.D: Serat mode tunggal yang umum digunakan yang cocok untuk aplikasi tujuan umum.
   • G.655: Serat non-nol dispersi-shifted, dirancang untuk kapasitas tinggi, transmisi jarak jauh dengan kontrol lebih atas dispersi.

2. Serat Multimode:

   • 50/125 μmdan62.5/125 μmadalah serat multimode yang digunakan untuk jarak pendek, transmisi data berkecepatan tinggi di jaringan area lokal (LAN), dengan karakteristik attenuasi dan bandwidth tertentu.

Pengurangan:

• Pada 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Pada 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• Pada 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Pada 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Bandwidth (kapasitas transfer data):

• Pada 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Pada 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarization Mode Dispersion (PMD):

• Serat Individu: KeduanyaG.652.DdanG.655Serat memiliki nilai dispersi modus polarisasi≤0,20 ps/√km.
• Nilai Link Desain(M=20, Q=0,01%): KeduanyaG.652.DdanG.655Serat memiliki≤0,1 ps/√km.

Data teknis untuk konstruksi kabel:

Bagian ini merinci sifat fisik dan mekanik kabel serat optik dengan berbagai jumlah serat dan konfigurasi:

• Opsi Penghitungan Serat: 2, 4, 6, 12, 18, 24 serat.

Karakteristik tabung dan kabel longgar:

• Diameter luar tabung longgar:

  • Untuk 2, 4, 6 serat:2.8 mm
  • Untuk 12, 18, 24 serat:3.2 mm

• Kawat baja:

  • Bahan: Kawat baja galvanis untuk kekuatan.
  • Diameter:7*0,8 mm.

• Lemparan:

  • Bahan:PE(Polyethylene).
  • Ketebalan:Nominal 0,8 mm.

• Diameter Kabel:

  • 2, 4, 6 seratSekitar.4.4 mm / 9.5 mm.
  • 12, 18, 24 seratSekitar.4.6 mm / 9.5 mm.

• Berat Kabel:

  • 2, 4, 6 serat:66 kg/km.
  • 12, 18, 24 serat:68 kg/km.

• Jangkauan suhu operasi:-40°C sampai +70°C.

• Kekuatan tarik:

  • Jangka pendek:1500 N.
  • jangka panjang:600 N.

• Ketahanan Crush:

  • Jangka pendek:1000 N/100mm.
  • jangka panjang:300 N/100mm.
