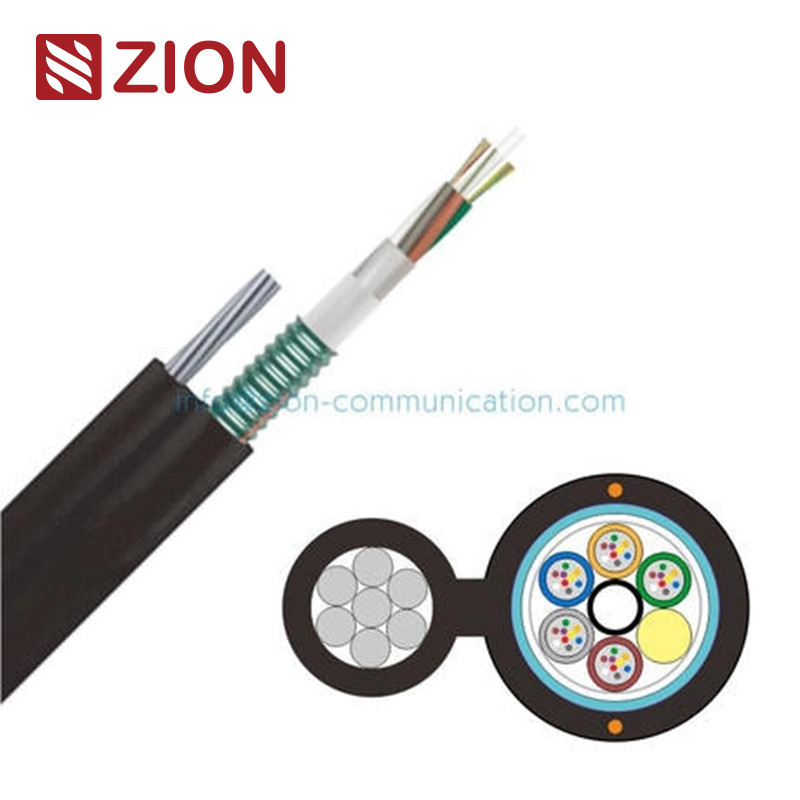

Self Supporting Lapis Baja Ringan Gambar 8 Kabel Optik (Semua Kering) GYFC8S

(Tutup kering) GYFC8S Light Armored Self-Supporting Gambar 8 Kabel optik

GYFC8S

Cahaya Amored Self-supporting Gambar 8 Kabel

Aplikasi

Ketahanan tarik yang tinggi

Ketahanan menghancurkan yang tinggi

Instalasi udara yang mendukung diri sendiri

Desain inti semi-kering, mudah dipasang dan disambung

Karakteristik

Informasi yang Anda berikan termasuk rincian tentangkabel serat optikdan berbagaispesifikasi kinerjaBerikut adalah rincian karakteristik utama:

Jenis Serat dan Spesifikasi:

1. G.652.DdanG.655adalah jenis serat mode tunggal dengan karakteristik attenuasi dan dispersi tertentu, yang sering digunakan dalam berbagai sistem transmisi optik.

   • G.652.Dadalah serat mode tunggal standar dengan atenuasi yang lebih rendah, cocok untuk sebagian besar aplikasi umum.
   • G.655adalah serat non-nol dispersi-shifted yang dirancang untuk transmisi jarak jauh, kapasitas tinggi, terutama di mana kompensasi dispersi diperlukan.

2. Serat Multimode:

   • 50/125 μmdan62.5/125 μmadalah diameter inti/lapisan untuk serat multimode, yang biasa digunakan untuk transmisi data jarak pendek (misalnya, di dalam bangunan atau lingkungan kampus).

Pengurangan sinyal:

• G.652.DdanG.655:

  • Pada850 nmdan1300 nm, kedua jenis serat memiliki attenuasi≤ 3,0 dB/km.
  • Pada1310 nm,G.652.Dmemiliki attenuasi dari≤ 0,36 dB/km, danG.655memiliki≤ 0,40 dB/km.
  • Pada1550 nm, atenuasi adalah≤ 0,22 dB/kmuntukG.652.Ddan≤ 0,23 dB/kmuntukG.655.

• Serat Multimode (50/125 μm dan 62,5/125 μm):

  • Pada850 nm, attenuasi adalah≤ 3,0 dB/km.
  • Pada1300 nm, attenuasi juga≤1,0 dB/km.

Bandwidth (Kapasitas Transmisi Sinyal):

• Serat multi-mode:
  • Pada850 nm,50/125 μmserat memiliki bandwidth dari≥ 500 MHz·km, sementara62.5/125 μmSerat memiliki≥ 200 MHz·km.
  • Pada1300 nm,50/125 μmserat memiliki bandwidth dari≥ 1000 MHz·km, sementara62.5/125 μmSerat memiliki≥ 600 MHz·km.

Polarization Mode Dispersion (PMD):

• Serat Individu: KeduanyaG.652.DdanG.655Serat memiliki nilai dispersi modus polarisasi≤0,20 ps/√km.
• Nilai Link Desain (M=20, Q=0,01%): KeduanyaG.652.DdanG.655Serat memiliki nilai link desain≤0,1 ps/√km.

Data teknis untuk kabel serat optik:

Spesifikasi berikut adalah untukkabel serat optikdengan jumlah serat dan konfigurasi yang berbeda:

• Opsi Penghitungan Serat: 24, 48, 72, 96, 144 serat.

• Tabung longgar:

  • Jumlah tabung per jumlah serat:
    • 24 serat: 4 tabung * 6 serat per tabung.
    • 48 serat: 4 tabung * 12 serat per tabung.
    • 72 serat: 6 tabung * 12 serat per tabung.
    • 96 serat: 8 tabung * 12 serat per tabung.
    • 144 serat: 12 tabung * 12 serat per tabung.

• Diameter luar:

  • 24 serat: 1,9 mm.
  • 48, 72, 96 serat: 2,4 mm.
  • 144 serat: 2,4 mm.

• Anggota kekuatan pusat:

  • Bahan:FRP(Fiber diperkuat plastik).
  • Diameter:2.0 mmuntuk serat 24/48,2.6 mmuntuk serat 72/96/144.

• Bahan penghalang air:Pita Penghalang Air & Benanguntuk perlindungan terhadap masuknya air.

• Perisai:Pita baja bergelombanguntuk perlindungan mekanik.

• Wire Messenger:7*1,6 mmstruktur.

• Lembar luar:

  • Ketebalan:1.8 mmNominal.

• Diameter Kabel:

  • 24 serat: Sekitar 11,1 mm * 22,1 mm.
  • 48 serat: Sekitar 12.1 mm * 23.1 mm.
  • 72 serat: Sekitar 12,6 mm * 23,6 mm.
  • 96 serat: Sekitar 14,6 mm * 25,6 mm.
  • 144 serat: Sekitar 17,6 mm * 28,6 mm.

• Berat Kabel:

  • 24 serat: 280 kg/km.
  • 48 serat: 310 kg/km.
  • 72 serat: 330 kg/km.
  • 96 serat: 370 kg/km.
  • 144 serat: 440 kg/km.

• Jangkauan suhu operasi: -40°C sampai +70°C.

• Kekuatan tarik:

  • Jangka pendek:8000 N.
  • Jangka panjang:2700 N.

• Ketahanan Crush:

  • Jangka pendek:2000 N/100mm.
  • Jangka panjang:600 N/100 mm.
