Tempat asal: | CINA |
---|---|
Nama merek: | Zion communication OR OEM |
Sertifikasi: | CE, ROHS, VDE, UL |
Nomor model: | Unit serat mikro yang ditiup udara |
Kuantitas min Order: | 10 KM |
Kemasan rincian: | 1000M atau 2000M / Drum Kayu |
Waktu pengiriman: | Biasanya 25 hari kerja |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 1000KM / Bulan |
Serat Optik: | ITU-T G.652、G.657 IEC 60793-2-50 | Kabel Optika: | IEC 60794-1-2、IEC 60794-5 |
---|---|---|---|
Kemasan: | 1000M atau 2000M / Drum Kayu | Sertifikasi: | CE, ROHS, VDE, UL |
Cahaya Tinggi: | Unit Serat Mikro Udara Ditiup,IEC 60794-1-2 Kabel Serat Optik Ditiup Udara,ITU-T G.652 Kabel Serat Optik Ditiup Udara |
Kabel Serat Optik Udara Tertiup Udara Mikro (MABFU)
Unit serat tiup udara mikro (MABFU) | |||||||||||
Pengantar: | |||||||||||
MABFU adalah bagian penting dari kabel serat yang ditiup udara, dan merupakan produk kabel serat optik dalam ruangan yang paling populer untuk pemasangan kabel generik di pasar Global, terutama di Eropa, Jepang, Korea Selatan dan sebagainya. MABFU adalah produk yang berdiameter kecil, ringan, sangat fleksibel dan kaku, dan dapat ditiup ke dalam microduct 5.0/3.5mm.Serat dilapisi dengan resin akrilat lembut yang memberikan dimensi dan termal yang sangat baik stabilitas untuk bantalan serat, selain itu, resin dapat dengan mudah dilucuti dalam menghubungkan serat.Selubung luar adalah termoplastik yang memiliki gesekan rendah. Permukaan selubung dirancang dengan alur khusus, dibandingkan dengan permukaan kabel serat optik tradisional, ini tidak hanya memberikan perlindungan mekanis tingkat tinggi, tetapi juga kinerja hembusan yang sempurna. |
|||||||||||
Fitur dan keuntungan: | |||||||||||
● 2,4,6,8 dan 12 opsi serat. ● Struktur yang stabil, kinerja mekanik dan suhu yang baik. ● Dirancang dengan alur khusus untuk memajukan jarak tiupan. ● Ringan dan kaku, ulangi pemasangan. ● Dirancang tanpa gel, pengupasan dan penanganan mudah. ● Keuntungan biaya yang lebih baik dibandingkan dengan produk tradisional. ● Aksesori lengkap, tenaga kerja lebih sedikit, waktu pemasangan lebih singkat. |
|||||||||||
Standar: | |||||||||||
Kecuali ditentukan lain dalam spesifikasi ini, semua persyaratan terutama harus sesuai dengan spesifikasi standar sebagai berikut. |
|||||||||||
Serat Optik: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
Kabel Optika: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

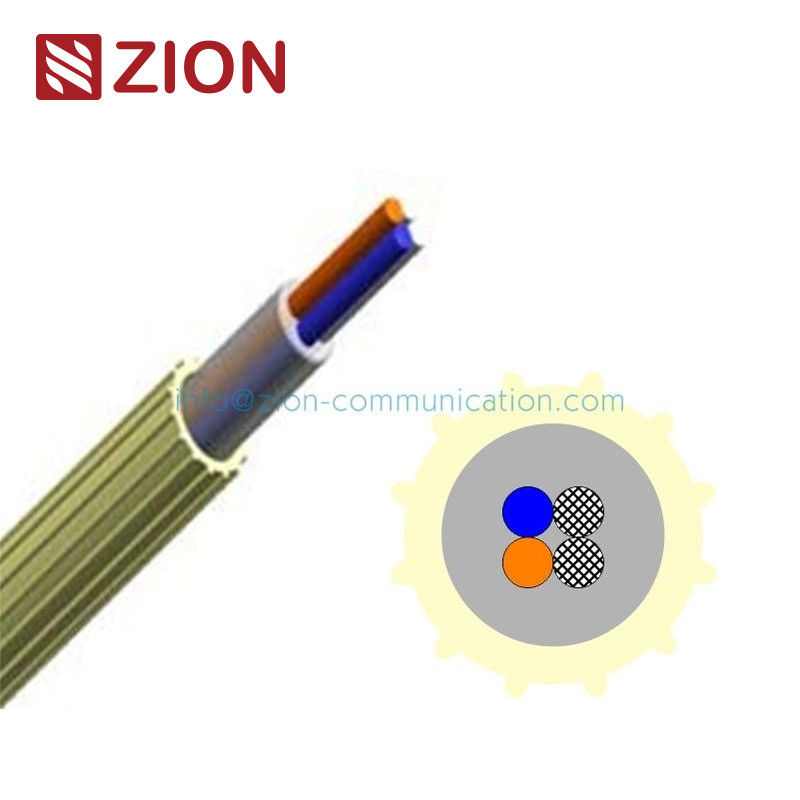

Persilangan: | |||||||||||
1, Serat Optik 2, Resin 3, + 2 Serat "Terisi" 4, Selubung Gesekan Rendah 5, Alur |
|||||||||||
Kinerja Dasar | |||||||||||
Jumlah Serat | 2 Serat | 4 Serat | 6 Serat | 8 Serat | 12 Serat | ||||||
Diameter Luar (mm) | 1,20 ± 0,05 | 1,20 ± 0,05 | 1,40 ± 0,05 | 1,50 ± 0,05 | 1,65 ± 0,05 | ||||||
Berat (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
Jari-jari tikungan min (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
Suhu | Penyimpanan: -30℃ +70℃ Operasi: -30℃ +70℃ Instalasi: -5℃ +50℃ | ||||||||||
Kehidupan layanan kabel | 25 tahun | ||||||||||
Catatan: Direkomendasikan bahwa struktur 2 unit serat terdiri dari 2 serat isi, karena terbukti 2 unit serat dengan 2 serat yang diisi lebih baik daripada yang dengan nol atau satu serat yang diisi dalam kinerja bertiup dan kemampuan pengupasan serat |
|||||||||||
Parameter pengujian | |||||||||||
Atenuasi Unit Serat | |||||||||||
Jenis serat: | SM G.652D, G.657.A1 | ||||||||||
redaman | 0,40dB/km maks @ 1310nm | ||||||||||
0,30dB/km maks @1550nm | |||||||||||
Tes Meniup | |||||||||||
Jumlah Serat | 2 Serat | 4 Serat | 6 Serat | 8 Serat | 12 Serat | ||||||
peralatan uji | PLUMETTAZ:UM25, ERICSSON:F, CATWAY:FBT-1.1 | ||||||||||
saluran standar | 5.0/3.5mm | ||||||||||
Tekanan | 7bar / 10bar | ||||||||||
Jarak tiup khas | 500m/1000m | 500m/1000m | 500m/1000m | 500m/1000m | 500m/800m | ||||||
Waktu bertiup yang khas | 10 menit/18 menit | 10 menit/18 menit | 12 menit/18 menit | 13 menit/18 menit | 15 menit/18 menit | ||||||
Kinerja Mekanik | |||||||||||
Tes | Standar | Parameter | Hasil tes | ||||||||
Ketegangan | EN 18700 A1/501 IEC 60794-1-2-E1 |
Beban adalah 1 × W | Redaman tambahan 0.05dB setelah ujian |
||||||||
membengkokkan | IEC 60794-1-2--E11A | Diameter 40mm × 3 putaran 5 siklus pada 20℃ |
Redaman tambahan 0.05dB, setelah tes | ||||||||
Menghancurkan | IEC 60794-1-2-E3 | 100 N, 60 detik | Redaman tambahan 0.05dB, setelah tes | ||||||||
Semua pengujian optik berlangsung pada 1550 nm | |||||||||||
Kinerja Lingkungan | |||||||||||
Tes | Standar | Parameter | Hasil tes | ||||||||
Siklus Suhu | IEC 60794-1-2-F1 | -30℃, +70, (2 siklus) |
Redaman mutlak 0.5dB/km, selama pengujian Redaman tambahan 0.1dB/km, selama dan setelah pengujian |
||||||||
rendam air | IEC 60794-5 | 1000 jam dalam air, 18℃~22℃ |
(Uji setelah siklus suhu) 0.07dB/km Ubah dibandingkan dengan nilai awal |
||||||||
Siklus Panas Basah | IEC 60068-2-38 | 25℃, 65, 25, 65, 25℃,-10℃, 25 |
Redaman mutlak 0.5dB/km, selama pengujian Redaman tambahan 0.1dB/km, selama dan setelah pengujian |
||||||||
Semua pengujian optik berlangsung pada 1550 nm | |||||||||||
Kode Warna Serat | |||||||||||
Tidak. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
Warna | Biru | jeruk | Hijau | cokelat | Abu-abu | putih | |||||
Tidak. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
Warna | merah | Hitam | Kuning | Ungu | Merah Jambu | air | |||||
Warna Selubung | |||||||||||
● Kuning | |||||||||||
Panjang pengiriman | |||||||||||
Panjang pengiriman standar adalah 1000m, 2000m, 3000m, 4000m, 6000m dengan toleransi -0,5~+1%. Untuk lebih banyak pilihan, silahkan hubungi layanan pelanggan. |
|||||||||||
Kemasan | |||||||||||
Melingkar bebas di panci. | |||||||||||
Jumlah Serat | Panjang (M) |
Ukuran Pan: ×H (mm) |
Berat (Bruto) (kg) |
||||||||
2~4 Serat | 2000 m | 510 × 200 | 8.0 | ||||||||
4000 m | 510 × 200 | 10.0 | |||||||||
6000 m | 510 × 300 | 13.0 | |||||||||
6 Serat | 2000 m | 510 × 200 | 9.0 | ||||||||
4000 m | 510 × 300 | 12.0 | |||||||||
8 Serat | 2000 m | 510 × 200 | 9.0 | ||||||||
4000 m | 510 × 300 | 14.0 | |||||||||
12 Serat | 1000 m | 510 × 200 | 8.0 | ||||||||
2000 m | 510 × 200 | 10.0 | |||||||||
3000 m | 510 × 300 | 14.0 | |||||||||
4000 m | 510 × 300 | 15.0 | |||||||||
