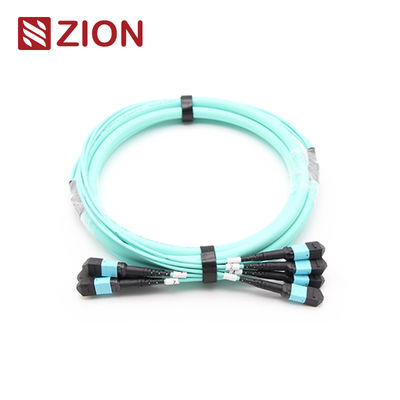

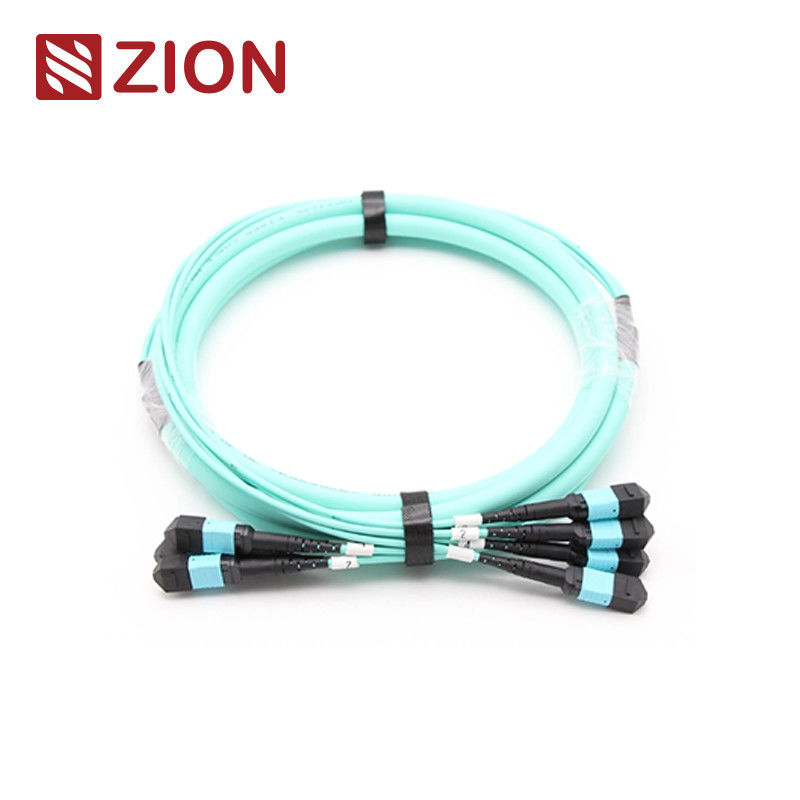

Kabel Trunk Serat Optik MTP OM3 48F(4x12)
Kabel trunk MTP OM3 48-serat berdensitas tinggi yang dirancang untuk aplikasi pusat data, mendukung transmisi data 10G/40G/100G.
Kode Zion: ZCM22C7HIAX
Deskripsi Zion: Kabel Trunk Serat Optik MTP OM3 (4*12)48F
Konektor MTP adalah jenis konektor push-on multi-serat yang dirancang untuk lingkungan berkepadatan tinggi. Sistem ini terutama digunakan di pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik yang mendukung teknologi 40G, 100G, dan QSFP+.
Jenis konektor MTP diklasifikasikan menurut peraturan EIA/TIA-604-5 berdasarkan jumlah inti, jenis kelamin (pria/wanita), dan polaritas (PC atau APC).
Ikhtisar Produk
Kabel trunk MPO/MTP 24F-144F diakhiri dengan konektor MPO/MTP di kedua ujungnya, menghubungkan modul MPO/MTP sebagai tautan permanen. Tersedia dalam konfigurasi serat 12, 24, 48, 60, 72, 96, dan 144, kabel ini mendukung kecepatan hingga solusi pusat data 10G/40G/100Gbps.
Standar Industri Konektor
MTP Singlemode
Referensi: EIA/TIA-604-5
Detail Perumahan:
SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
SM APC: Konektor kuning + boot hitam (MTP kerugian sangat rendah)
MTP Multimode
Referensi: EIA/TIA-604-5
Detail Perumahan:
OM1 & OM2 PC: Konektor krem + boot hitam (MTP Kerugian Standar)
OM3 & OM4 PC: Konektor aqua + boot hitam (MTP Kerugian Standar & Sangat rendah)
OM3 & OM4 PC: Konektor Heather Violet + boot hitam (MTP kerugian Standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai dengan TIA-604-5(FOCIS5)
- Kabel terstruktur sesuai TIA-568-C
- Sesuai dengan 10G Fiber Channel
- Sesuai dengan 40G dan 100G IEEE 802.3
Spesifikasi Optik
Insertion Loss (MTP) Singlemode (APC 8 derajat dipoles):
Kerugian standar: ≤0.75dB(maks), ≤0.50dB(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Insertion Loss (MTP) Multimode (PC Flat polish):
Kerugian standar: ≤0.6dB(maks), ≤0.50(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
Insertion loss (LC/SC/FC/ST) Mode Tunggal (APC 8 derajat dipoles): ≤0.3dB
Insertion loss (LC/SC/FC/ST) Multimode (PC Flat polish): ≤0.3dB
Return Loss (MTP) Singlemode (APC 8 derajat dipoles): ≥60dB
Return Loss (MTP) Multimode (PC Flat polish): ≥25dB
Return loss (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Daya Tahan: <0.3dB perubahan khas (200 kawin)
Pertukaran: ≤0.2dB
Uji Sisip-Tarik: 500 kali, IL＜0.5dB
Kekuatan tarik: >70N
Waktu pasang: >600
Suhu Pengoperasian Singlemode (APC): -40°C hingga +85°C
Fitur Utama
- Kehilangan penyisipan rendah, kehilangan pengembalian tinggi
- Konektor Multi-serat berbasis MT dengan terminasi serat 4, 8, 12 dan 24
- Solusi ekonomis untuk terminasi massal serat
- Dirancang untuk aplikasi SM dan MM kerugian rendah dan standar
- Pilihan kabel bundar yang diperkuat, kabel oval, dan pita telanjang
- Rumah berkode warna untuk identifikasi jenis serat yang mudah
- Pengulangan dan pertukaran yang sangat baik
Aplikasi
Semua Konektor MTP OMC bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Serat MTP digunakan di tiga area utama:
- Lingkungan pusat data berkepadatan tinggi
- Instalasi fiber-to-the-building
- Koneksi internal dalam peralatan serat optik
Dokumentasi Produk
Tab Tarik Dorong Untuk Senko MTP
Bahan dan Konstruksi Kabel
Konektor dan Fiber Channel
Catatan: Konektor betina harus terhubung dengan jenis konektor jantan.
Gambar Kabel Trunk MTP-MTP 12F
Spesifikasi Toleransi Panjang
| Panjang Keseluruhan (L) (m) |
Toleransi Panjang (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Metode Koneksi Polaritas MTP/MPO
Tiga metode koneksi memastikan polaritas MTP/MPO yang tepat. Karena konektor unit kabel trunk MPO/MTP 24F-144F adalah 12F MPO/MTP, ia mempertahankan polaritas yang sama dengan kabel trunk 12F MPO/MTP tunggal.
Detail Material
Produk Terkait
Kabel Trunk MPO/MTP Populer Zion Communication:
- 7236055 ZCM12C2HIA: Kabel Trunk Serat Optik MPO SM (4*12)48F
- 7236056 ZCM12C7HAA: Kabel Trunk Serat Optik MPO OM3 (4*12)48F
- 7236057 ZCM12C8HMAX: Kabel Trunk Serat Optik MPO OM4 (4*12)48F
- 7236058 ZCM22C2HIA: Kabel Trunk Serat Optik MTP SM (4*12)48F
- 7236059 ZCM22C7HAA: Kabel Trunk Serat Optik MTP OM3 (4*12)48F
- 7236060 ZCM22C8HMA: Kabel Trunk Serat Optik MTP OM4 (4*12)48F
Pengemasan
Kabel serat optik dikemas dalam karton pelindung dengan label OMC. Ukuran karton standar termasuk 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Pemilihan karton tergantung pada kuantitas. Pengemasan khusus tersedia.
Layanan OEM/ODM
Opsi kustomisasi meliputi:
- Warna kabel, pencetakan, dan bahan jaket
- Kustomisasi warna konektor
- Pelabelan OEM, cincin identifikasi, dan label kabel
- Kotak khusus dan tanda pengiriman
- Tingkat kualitas yang berbeda tersedia
