Daya tahan: | <0,3dBperubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Daya tarik: | >70N | Tes sisipan-tarik: | 500 kali, IL<0,5dB |
Suhu Operasional (℃): | -40 hingga + 85°C |
Kode Sion | Deskripsi Sion | |||||||

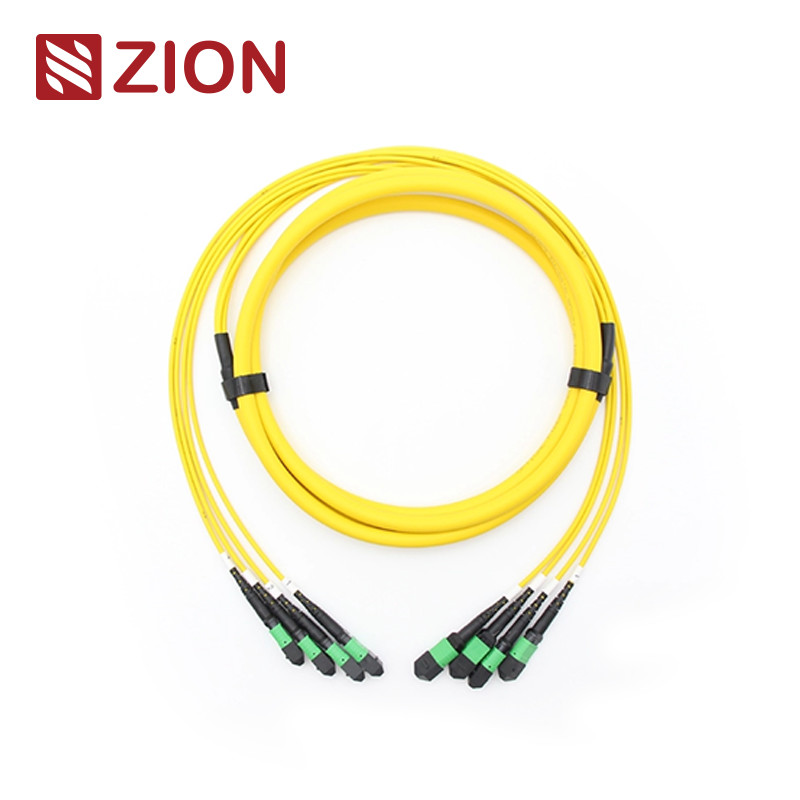

ZCM12C2HIAX | (4*12)Kabel Turnk Serat Optik 48F MPO SM | |||||||
Konektor MPO adalah jenis penghubung serat.MPO (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MPO saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MPO dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
24F-144F MPO/MTP TRUNK CABLE diakhiri dengan konektor MPO/MTP di kedua ujungnya.Kabel MPO/MTP Patch/kabel bagasi menghubungkan modul MPO/MTP bersama-sama sebagai tautan permanen.Kabel patch / kabel bagasi tersedia dengan 12, 24, 48,60,72, 96,144 serat.Mendukung kecepatan hingga solusi pusat data 10/40/100Gbps.Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau fan-out MPO/MTP yang kokoh, dan untuk memfasilitasi pemasangan kabel backbone kepadatan tinggi secara cepat di pusat data dan lingkungan serat tinggi lainnya.Selain itu, MPO/MTP juga memberikan banyak fleksibilitas dan kemudahan setelah Anda harus mengubah gaya konektor di panel tambalan.Alih-alih mengganti konektor pada batang kabel, cukup memasang kaset baru dengan gaya konektor baru di sisi sambungan silang panel tambalan. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MPO | IEC 61754-7 | SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah) |
||||||
Multimode MPO | IEC 61754-7 | OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MPO) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MPO) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dBperubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Daya tarik | >70N | |||||||
Tes sisipan-tarik | 500 kali, IL<0,5dB | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Aplikasi:
Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo.MPO Fiber Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area. | ||||||||
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi | ||||||||
Serat optik ke gedung | ||||||||
Aplikasi konektor internal pada peralatan fiber. |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Dorong Tarik Tab Untuk Senko MPO
KABEL BATANG MPO/MTP 24F-144F
Produk Bahan-Kabel
Penyambung | Saluran Serat |
Catatan: Konektor perempuan harus terhubung dengan jenis konektor laki-laki.
Gambar kabel batang MPO-MPO 12F.
Panjang Keseluruhan (L) (m) | panjang toleransi (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0,5% x L/-0 |
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MPO yang Tepat
Karena konektor unit kabel trunk 24F-144F MPO/MTP adalah 12F MPO/MTP, sehingga memiliki polaritas yang sama dengan 12F tunggal
kabel batang MPO/MTP.
Detail bahan
KABEL TRUNK MPO/MTP Panas Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236055 | ZCM12C2HIAX | (4 * 12) Kabel Turnk Serat Optik MPO SM 48F | ||||||
7236056 | ZCM12C7HAAX | (4*12)48F MPO OM3 Kabel Turnk Serat Optik | ||||||
7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 Kabel Turnk Serat Optik | ||||||
7236058 | ZCM22C2HIAX | (4*12)48F MTP SM Kabel Turnk Serat Optik | ||||||
7236059 | ZCM22C7HAAX | (4*12)48F MTP OM3 Kabel Turnk Serat Optik | ||||||
7236060 | ZCM22C8HMAX | (4 * 12) Kabel Turnk Serat Optik MTP OM4 48F |
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
|
7236055, ZCM12C2HIAX | (4 * 12) 48F MPO SM Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
|
7236056, ZCM12C7HAAX | (4*12)48F MPO OM3 Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
|
7236057, ZCM12C8HMAX | (4*12)48F MPO OM4 Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
|
7236058, ZCM22C2HIAX | (4*12)48F MTP SM Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
|
7236059, ZCM22C7HAAX | (4*12)48F MTP OM3 Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
|
7236060, ZCM22C8HMAX | (4*12)48F MTP OM4 Kabel Batang Serat Optik | Jaringan Optik,KABEL BATANG MPO-MTP,MTP/MPO,Komponen Optik |
