Daya tahan: | <0,3dBperubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Tes sisipan-tarik: | Di atas 600 kali, IL<0,5dB | Daya tarik: | >70N |
Suhu Operasional (℃): | -40 hingga + 85°C | ||
Cahaya Tinggi: | Kabel Harness Lurus 12F 2.0mm,Kabel Serat Optik OM4 12 Inti |
Kode Sion | Deskripsi Sion | |||||||

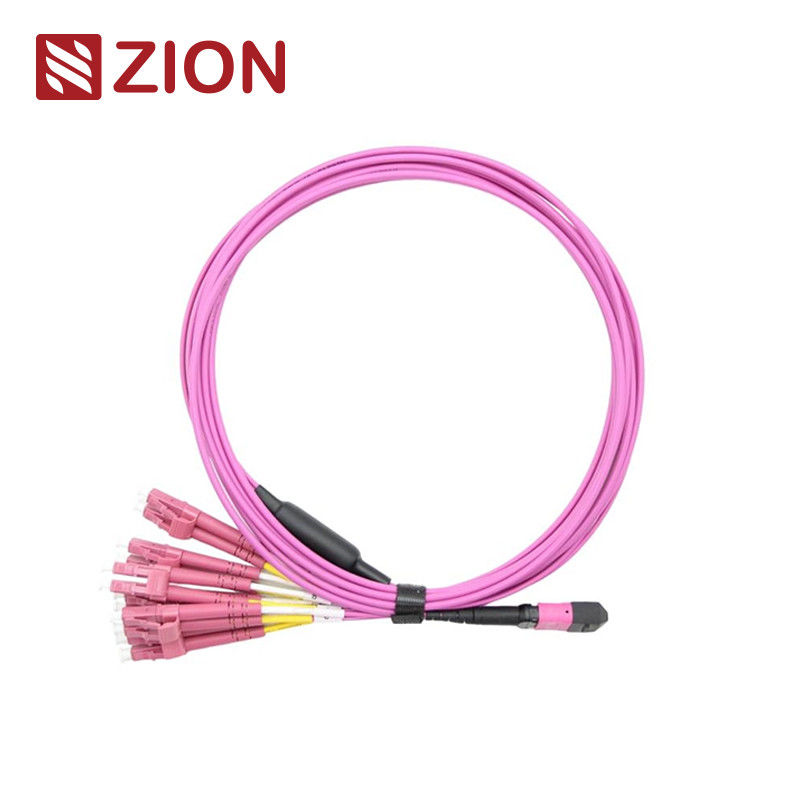

ZCM21A28HAAX | 12F MTP OM4 Fiber Optic MTP-LC 2.0mm Kabel Harness Lurus | |||||||
Konektor MTP adalah jenis penghubung serat.MTP (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MTP dibedakan menurut peraturan EIA/TIA-604-5: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
12 core MTP ke 6 LC Duplex( 6xLC uniboot;12 LC Simplex) Rakitan Kabel harness lurus.MTP- LC/SC/FC/ST Kabel harness lurus diakhiri dengan konektor MTP dan LC/SC/FC/ST di kedua ujungnya.Kabel fanout 12 buah (6 buah untuk LC uniboot;12 LC Simplex) dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 hingga 10G SFP+ LR dan aplikasi pusat data kepadatan tinggi.memiliki panjang yang sama.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel. | ||||||||
12F MTP- LC/SC/FC/ST Kabel harness lurus yang dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MTP | AMDAL/TIA-604-5 | SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah) |
||||||
Multimode MTP | AMDAL/TIA-604-5 | PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Standar Industri konektor lainnya:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll | ||||||||
E2000: IEC61754-15 |
Tersedia untuk
G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MTP) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MTP) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dB perubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Tes sisipan-tarik | Di atas 600 kali, IL<0,5dB | |||||||
Daya tarik | >70N | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Kelebihan kabel MPO/MTP Patch/kabel bagasi umumnya meliputi:
Kualitas tinggi—Kabel tambalan MPO/MTP/kabel bagasi telah dihentikan sebelumnya dari pabrik, diuji dan dikemas bersama dengan laporan pengujian.Laporan-laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas. | ||||||||
Mengurangi volume kabel—Kabel tambalan MPO/MTP/kabel bagasi memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi penyejuk udara di pusat data | ||||||||
Penghematan waktu—Dengan desain plug and play khusus, kabel MPO/MTP Patch/kabel trunk dapat digabungkan dan langsung dicolokkan. Ini sangat membantu mengurangi waktu pemasangan. |
Aplikasi:
12F MTP- LC/SC/FC/ST Kabel harness lurus yang dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G. | ||||||||
Semua Konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.MTP Fiber Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area. | ||||||||
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi | ||||||||
Serat optik ke gedung | ||||||||
Aplikasi konektor internal pada peralatan fiber. |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Kabel Harness Lurus MTP-LC Panas Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus |
Penyambung | Saluran Serat |
Tiga Metode Koneksi Membantu Menjaga Polaritas MPO/MTP yang Tepat
MTP –12 x LC Simplex structure-Tipe 1
MTP –6 x LC Struktur dupleks-Tipe 2-Tipe A
MTP –6 x LC Struktur dupleks-Tipe 2-Tipe B
MTP –Polaritas untuk struktur MTP –6 x Uniboot LC-Tipe 3
Detail bahan
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
