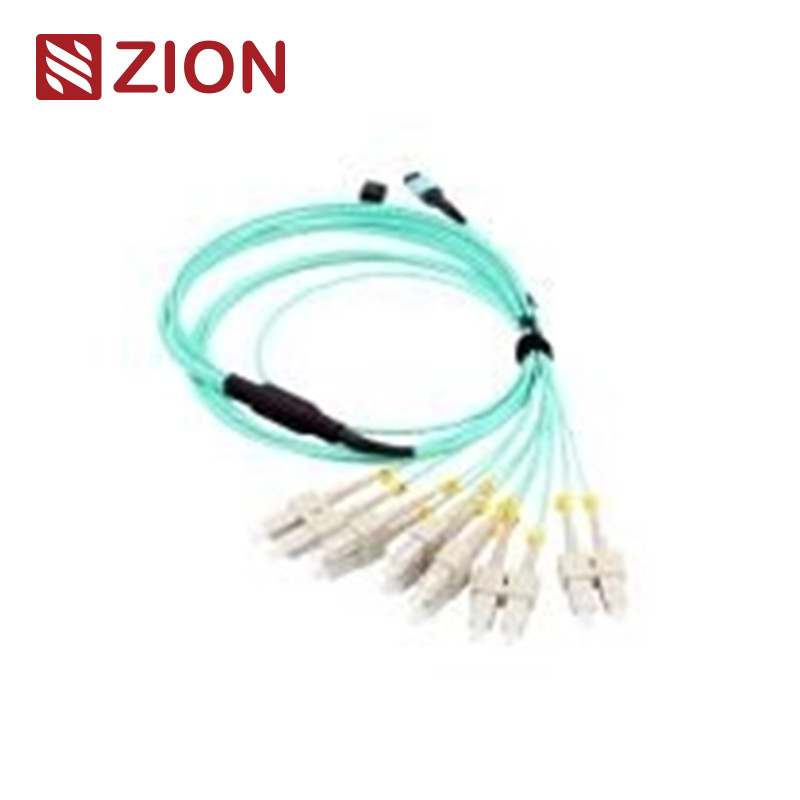

12F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus

Konektor Industri Standar

MPO Single ModeReferensi:EIA/TIA-604-5

MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)

MPO MultimodeReferensi:EIA/TIA-604-5

MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)

• Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
• 10G Fiber Channel Compatible (sesuai dengan standar)
• 40G dan 100G IEEE 802.3

Konektor lainnya √ Standar Industri

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973 dll.

• E2000: IEC61754-15

Tersedia untuk

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Spesifikasi optik

Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)

Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB

Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB

Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)

Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB

Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Kembali kerugian ((LC/SC/FC/ST):≥35dB

Daya tahan:<0,3dB perubahan khas (200 perkawinan)

Pergantian : ≤0,2dB

Tes masukkan tarik: 500 kali, IL<0.5dB

Kekuatan tarik:> 70N

Suhu operasiModus tunggal (APC):-40°C sampai +85°C

Fitur

• Kerugian penempatan rendah, kerugian pengembalian tinggi
• Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
• Solusi ekonomis untuk pemutusan massa serat
• Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
• Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
• Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
• Baik dalam pengulangan dan pertukaran

Keuntungan MPO/MTP Patch cable/trunk cable umumnya meliputi

• Kualitas tinggi MPO / MTP Patch kabel / kabel batang yang pabrik pra-berakhir, diuji dan dikemas bersama dengan laporan uji. laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas.
• Menurunkan volume kabelMPO/MTP Kabel patch/trunk memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi pendingin udara di pusat data
• Penghematan waktu dengan desain plug and play khusus, MPO / MTP Patch kabel / kabel batang dapat dimasukkan dan segera disambungkan.

Aplikasi

12F MTP- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Semua konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.

• Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
• Serat optik ke gedung
• Aplikasi konektor internal dalam peralatan serat.
