Kode Zion dan Deskripsi
Kode Zion: ZCM21A22HIAX

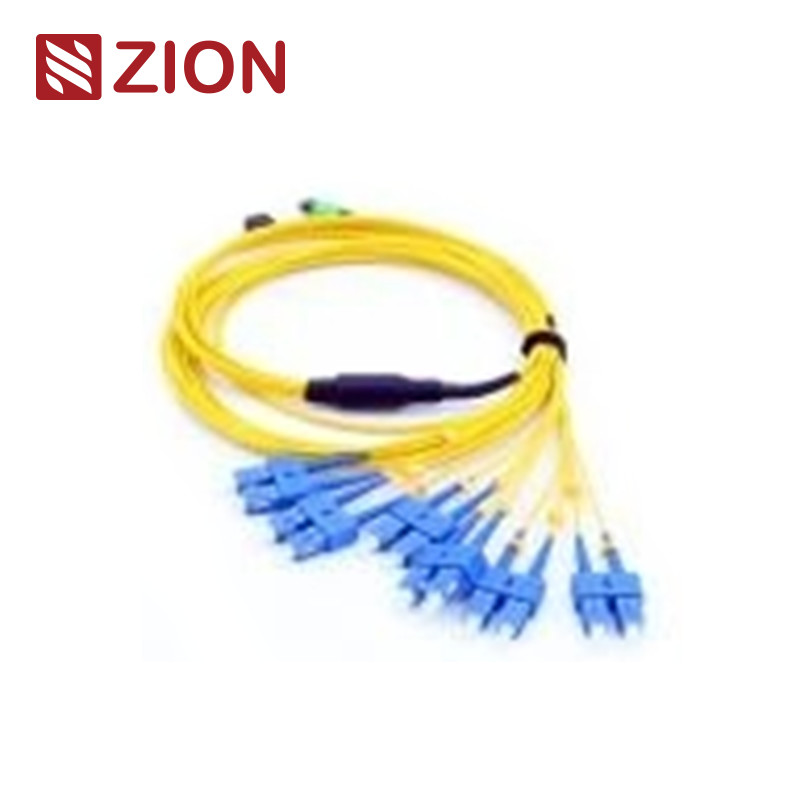

Zion Deskripsi: 12F MTP SM Serat optik MTP-LC 2.0mm Kabel sabuk lurus
Konektor MTP (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam aplikasi lingkungan kepadatan tinggi pusat data, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MTP dibedakan sesuai dengan peraturan EIA/TIA-604-5: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
12 core MTP to 6 LC Duplex (( 6xLC uniboot;12 LC Simplex) Straight harness Cables assemblies.MTP- LC/SC/FC/ST Kabel harness lurus diakhiri dengan konektor MTP dan LC/SC/FC/ST di kedua ujungnya.12 pcs (6pcs untuk LC uniboot;12 LC Simplex) kabel fanout dioptimalkan untuk 40G QSFP+ PLR4 hingga 10G SFP+ LR optik koneksi langsung dan aplikasi pusat data kepadatan tinggi. memiliki panjang yang sama.Hal ini dirancang khusus untuk high-density fiber patching di pusat data yang perlu hemat ruang dan mengurangi masalah manajemen kabel.
12F MTP- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Konektor Industri Standar
MPO Single ModeReferensi:EIA/TIA-604-5
MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
MPO MultimodeReferensi:EIA/TIA-604-5
MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)
Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB
Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)
Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB
Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Kembali kerugian ((LC/SC/FC/ST):≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Pergantian : ≤0,2dB
Tes masukkan tarik:Lebih dari 600 kali, IL<0.5dB
Kekuatan tarik:> 70N
Waktu masuk:> 600
Suhu operasiModus tunggal (APC):-40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
12F MPO- LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.
Semua konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. MPO Fiber Patch Cord adalah jenis kabel dengan kepadatan tinggi yang umumnya digunakan dalam tiga bidang.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
