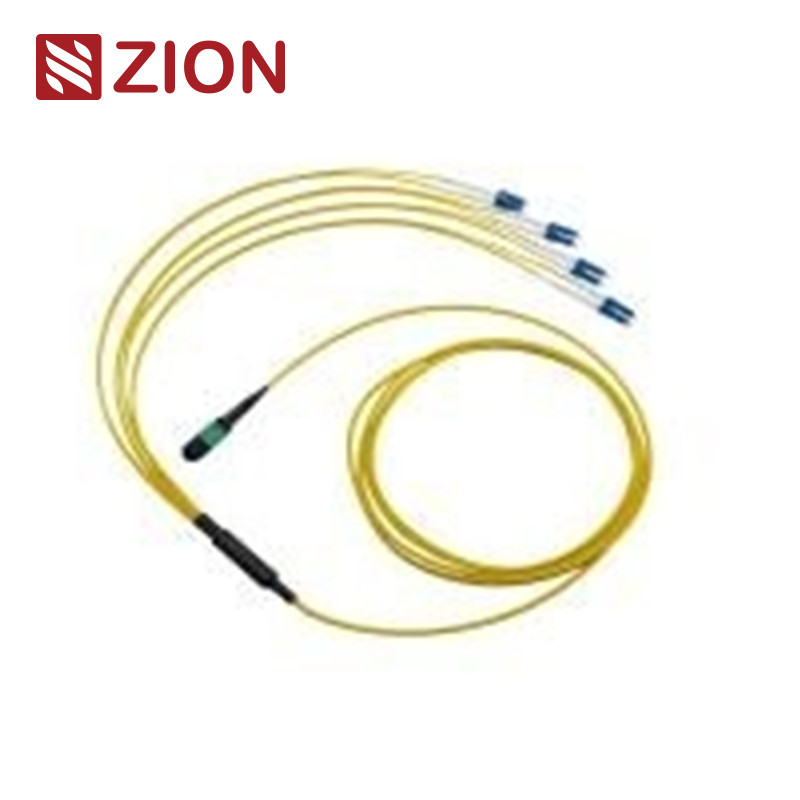

8 Serat MTP ke LC Single Mode Fiber Optic Kabel
Kabel sabuk lurus MTP hingga LC berkapasitas 8 serat dengan kepadatan tinggi yang dirancang untuk aplikasi pusat data dan konektivitas peralatan transceiver optik.
Informasi Produk Zion
Kode Zion:ZCM21A12HIAX
Deskripsi:8F MTP SM Serat optik MTP-LC 2.0mm Kabel sabuk lurus
Konektor MTP (Multi-Fiber Push On) adalah sistem konektor serat multi-inti kepadatan tinggi yang terutama digunakan dalam lingkungan pusat data, aplikasi serat ke bangunan,dan koneksi internal dalam peralatan transceiver optik yang mendukung 40G, 100G, dan teknologi QSFP+.
Spesifikasi konektor
Konektor mode tunggal MTP
Standar referensi:EIA/TIA-604-5
Rincian tempat tinggal:
• SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
• SM APC: konektor kuning + boot hitam (MTP Super Low Loss)
Konektor Multimode MTP
Standar referensi:EIA/TIA-604-5
Rincian tempat tinggal:
• OM1 & OM2 PC: Konektor beige + boot hitam
• OM3 & OM4 PC: konektor Aqua + boot hitam
• OM3 & OM4 PC: Heather Violet konektor + boot hitam
Standar Kepatuhan
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
- Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Standar Konektor Tambahan
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973
- E2000: IEC61754-15
Konfigurasi Tersedia
Tersedia untuk serat mode tunggal G657A1, G657A2/B2, G657B3 dan serat multimode OM1, OM2, OM3, OM4, OM5 dengan kombinasi konektor MTP ke LC, SC, FC, ST, dan E2000.
Spesifikasi kinerja optik
| Parameter |
Mode tunggal (APC) |
Multimode (PC) |
| Rugi Penempatan (MPO) |
Standar: ≤0,75dB (maksimum), ≤0,50dB (tipis)
Super Low: ≤0,35dB (maksimal), ≤0,20dB (tipikal) |
Standar: ≤0,6dB (maksimum), ≤0,50dB (tipis)
Super Low: ≤0,35dB (maksimal), ≤0,20dB (tipikal) |
| Kerugian Penempatan (LC/SC/FC/ST) |
≤ 0,3dB |
≤ 0,3dB |
| Kembali kerugian (MPO) |
≥ 60dB |
≥ 25dB |
| Peningkatan nilai tukar rupiah |
APC≥60dB; UPC≥50dB |
≥35dB |
Spesifikasi Mekanis
- Daya tahan: <0,3dB perubahan khas (200 kawin)
- Kemampuan pertukaran: ≤0,2dB
- Uji tarik-masuk: 500 kali, IL <0,5dB
- Kekuatan tarik: > 70N
- Waktu plug-in: > 600
- Suhu operasi: -40°C sampai +85°C
Fitur Utama
- Kerugian penempatan rendah, kinerja kerugian pengembalian tinggi
- Konektor multi-serat berbasis MT dengan terminal serat 4, 8, 12 dan 24
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar berkarat, kabel oval dan pilihan pita telanjang
- Kotak yang dikodekan warna untuk mudah mengidentifikasi jenis serat
- Kemampuan mengulangi dan bertukar yang sangat baik
Aplikasi
Dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G, termasuk konektivitas 40G LR4 PSM, 40GBASE-SR4, dan 40G QSFP+ PLR4.Ideal untuk koneksi langsung antara port QSFP+ ke (4) port SFP+ tanpa panel patch perantara.
Metode Koneksi
MTP - 8 x LC Struktur Simpleks (Tipe 1)
MTP - 4 x LC Duplex Structure (Tipe 2)
MTP - 4 x Uniboot LC Structure (Tipe 3)
Model Kabel MTP-LC yang Populer
Zion Communication menawarkan berbagai kabel sabuk lurus MTP-LC termasuk varian mode tunggal dan multimode dalam konfigurasi 8F, 12F, dan 24F dengan berbagai jenis serat (SM, OM3,OM4).
Kemasan
Kemasan pelindung standar dengan label OMC. Tersedia dalam berbagai ukuran karton (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) dengan pilihan kemasan yang dapat disesuaikan.
Layanan OEM/ODM
- Warna kabel khusus, pencetakan, dan bahan jaket
- Label OEM, cincin identifikasi, dan label kabel
- Pengepakan khusus dan tanda pengiriman
- Tingkat kualitas yang berbeda tersedia
Galeri Produk
|
8F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch Kabel |
|
12F MPO (pria) -LC Fan-out 0.9mm 30-35cm Patch Kabel"> |
|
24F MPO (pria) -LC Fan-out 0.9mm 30-35cm Patch Kabel"> |
