Daya tahan: | <0,3dBperubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Tes sisipan-tarik: | 500 kali, IL<0,5dB | Daya tarik: | >70N |
Suhu Operasional (℃): | -40 hingga + 85°C |
Kode Sion | Deskripsi Sion | |||||||

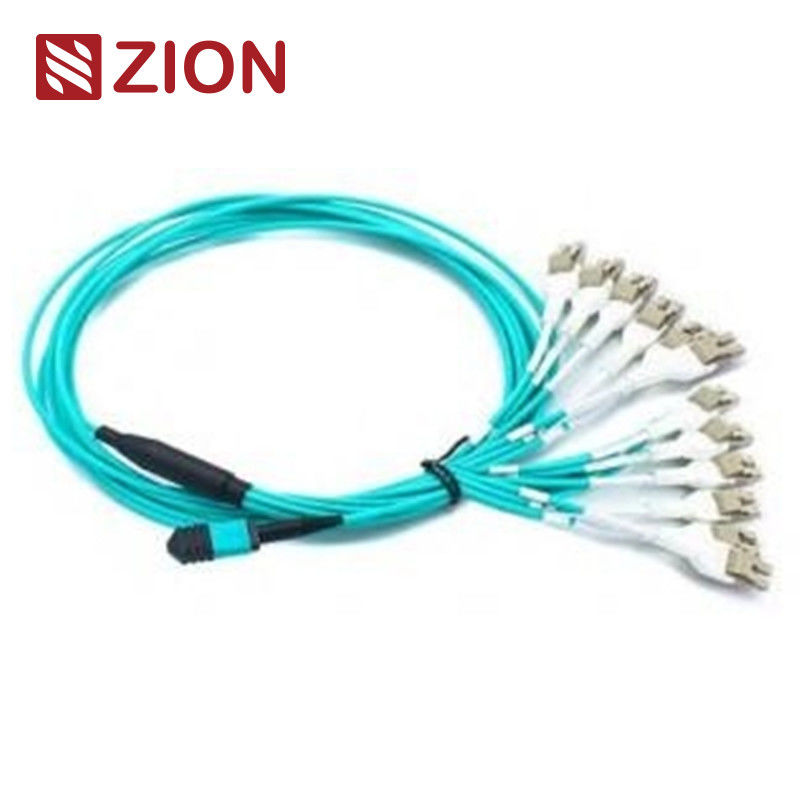

ZCM11A57HAAX | 24F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | |||||||
Konektor MPO adalah jenis penghubung serat.MPO (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MPO saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MPO dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
24 core MPO Female to 12 LC Duplex( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Kabel harness lurus diakhiri dengan konektor MPO dan LC/SC/FC/ST di kedua ujungnya.Itu Kabel fanout 24pcs(12pcs untuk LC uniboot;24 LC Simplex) dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 hingga 10G SFP+ LR dan aplikasi pusat data kepadatan tinggi.memiliki panjang yang sama.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel. |
||||||||
Kabel harness lurus 24F MPO-LC/SC/FC/ST dirancang untuk Solusi Interkoneksi 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.Kabel harness 24 Fiber ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MPO dan trunk MPO. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MPO | IEC 61754-7 | SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah) |
||||||
Multimode MPO | IEC 61754-7 | OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Standar Industri konektor lainnya:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll | ||||||||
E2000: IEC61754-15 |
Tersedia untuk
G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM1 62,5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MPO) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MPO) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dB perubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Tes sisipan-tarik | 500 kali, IL<0,5dB | |||||||
Daya tarik | >70N | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Kelebihan kabel MTP/MPO Patch/kabel bagasi umumnya meliputi:
Kualitas tinggi—Kabel tambalan MTP/MPO/kabel bagasi telah dihentikan sebelumnya dari pabrik, diuji dan dikemas bersama dengan laporan pengujian.Laporan-laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas. | ||||||||
Mengurangi volume kabel—Kabel tambalan MTP/MPO/kabel trunk memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi AC di pusat data | ||||||||
Penghematan waktu—Dengan desain plug and play khusus, kabel MTP/MPO Patch/kabel trunk dapat digabungkan dan langsung dicolokkan. Ini sangat membantu mengurangi waktu pemasangan. |
Aplikasi:
Kabel harness lurus 24F MPO-LC/SC/FC/ST dirancang untuk Solusi Interkoneksi 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G. Kabel harness 24 Fiber ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MPO dan trunk MPO | ||||||||
Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo.MPO Fiber Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area. | ||||||||
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi | ||||||||
Serat optik ke gedung | ||||||||
Aplikasi konektor internal pada peralatan fiber. |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Kabel Harness Lurus MPO-LC Hot dari Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus |
Penyambung | Saluran Serat |
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MPO yang Tepat
MPO –24 x LC Simplex structure-Tipe 1
MPO ––12 x LC Struktur dupleks-Tipe 2-Tipe A
MPO –12 x LC Struktur dupleks-Tipe 2-Tipe B
MPO –12 x LC Struktur dupleks-Tipe 2-Tipe C
MPO –Polaritas untuk struktur MPO –12 x Uniboot LC-Tipe 3
Detail bahan
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
