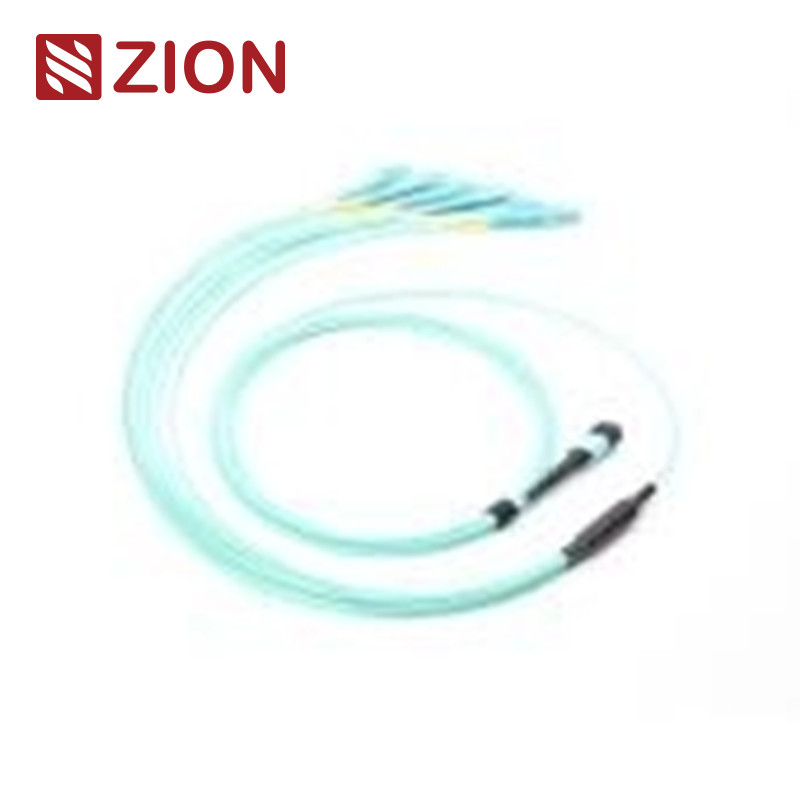

12 Serat MPO ke LC OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus

Kode Zion dan Deskripsi

Kode Zion: ZCM11A27HAAX

Deskripsi:

PeraturanZCM11A27HAAXadalah12F MPO OM3 Fiber Optic MPO-LC Kabel Garis Langsung 2,0mm, dirancang khusus untuk data kepadatan tinggi

aplikasi pusat, sambungan serat optik ke bangunan, dan koneksi internal dalam peralatan transceiver optik (misalnya, 40G, 100G QSFP +).

Fitur Utama:

• MPO (Multi-Fiber Push On)Konektor: Konektor serat optik kepadatan tinggi yang biasa digunakan di pusat data dan jaringan serat optik.
• Konfigurasi Serat: 12 serat MPO ke 6 LC duplex (6xLC uniboot; 12 LC simplex) kabel fanout.
• Kinerja: Dioptimalkan untuk40G QSFP+ PLR4 sampai 10G SFP+ LRkoneksi langsung, memungkinkan transmisi data yang efisien dengan kabel minimal dan mengurangi kekacauan di lingkungan dengan kepadatan tinggi.
• Desain Kabel: Kabel sabuk lurus, dirancang untuk penghematan ruang dan manajemen kabel yang mudah di pusat data.
• Aplikasi: Ideal untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4, dan 10/40/100G aplikasi pusat data kepadatan tinggi.

Standar Industri Konektor:

• MPO Single Mode: IEC 61754-7 (SM APC: konektor hijau + boot hitam untuk MPO Kerugian Standar, SM APC: konektor kuning + boot hitam untuk MPO Kerugian Super Rendah)
• MPO Multimode: IEC 61754-7 (OM1 & OM2 PC: konektor beige + boot hitam untuk MPO Standard Loss, OM3 & OM4 PC: konektor Aqua + boot hitam)
• Konektor lainnya: SC, LC, FC, ST, dan E2000, semuanya memenuhi standar industri masing-masing (misalnya, TIA/EIA, FOCIS3, GR-326).

Spesifikasi optik:

• Rugi Penempatan (MPO):
  • Kerugian standar: ≤0,75dB (maksimum), ≤0,50dB (tipikal)
  • Kerugian yang sangat rendah: ≤0,35dB (maksimum), ≤0,20dB (tipikal)
• Kerugian Penempatan (LC/SC/FC/ST): ≤ 0,3dB
• Kembali kerugian (MPO): ≥ 60dB (untuk Single Mode dengan polishing APC 8 derajat)
• Peningkatan nilai tukar rupiah: APC ≥60dB, UPC ≥50dB
• Daya tahan: <0,3dB perubahan khas setelah 200 perkawinan, 500 insert-pull siklus dengan IL <0,5dB
• Kekuatan tarik: > 70N
• Suhu operasi: -40°C sampai +85°C

Fitur:

• Kerugian Penempatan Rendah: Memastikan degradasi sinyal minimal.
• Kerugian Pengembalian Tinggi: Memberikan kinerja yang lebih tinggi dengan mengurangi refleksi.
• Konektor Multi-Fiber Berbasis MT: Tersedia dalam 4, 8, 12, dan 24 konfigurasi serat untuk terminasi massa.
• Opsi Kabel Berkualitas Tinggi: Tersedia dalam kabel bulat, oval, dan pita telanjang, yang dirancang untuk menangani lingkungan dengan kepadatan tinggi.
• Perumahan dengan Kode Warna: Tersedia untuk membedakan jenis serat, jenis polish, dan kelas konektor.
• Kemungkinan Ulangi dan Bertukar: Kinerja yang andal dan konsisten.

Keuntungan dari MTP/MPO Patch Cables:

• Kualitas Tinggi: Pabrik pra-berakhir, diuji, dan dikemas dengan laporan uji untuk jaminan kualitas.
• Menghemat Ruang: Diameter yang lebih kecil mengurangi volume kabel dan meningkatkan pendingin udara di pusat data.
• Menghemat Waktu: Desain plug-and-play mengurangi waktu instalasi dengan memungkinkan penggunaan segera.

Aplikasi:

• Pusat Data: Dioptimalkan untuk high-density fiber patching, memungkinkan koneksi cepat dan efisien antara peralatan berkecepatan tinggi seperti port QSFP + dan SFP +.
• Serat Optik ke Bangunan: Mendukung penyebaran serat untuk koneksi bangunan ke bangunan.
• Sambungan peralatan internal: Digunakan dalam perangkat optik untuk koneksi internal dalam peralatan jaringan.

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

Kabel anting lurus MPO-LC dari Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236038 ZCM11A22HIAX: : 12F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236039 ZCM11A52HIAX: : 24F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236046 ZCM21A12HIAX: : 8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus

• 7236047 ZCM21A22HIAX: : 12F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236048 ZCM21A52HIAX: : 24F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Serat optik MPO-LC 2.0mm Kabel sabuk lurus

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Fiber Optic MPO-LC Kabel sabuk lurus 2,0 mm

Saluran Serat Konektor

Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat

MPO 12 x LC Struktur Simpleks-Tipe 1

MPO ¢6 x LC Duplex struktur-tipe 2-tipe A

MPO ¢6 x LC Duplex struktur-tipe 2-tipe B

MPO ¢ Polaritas untuk MPO ¢6 x Uniboot LC structure-Type 3

Rincian materi

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Kemasan bisa disesuaikan.

Layanan OEM/ODM untuk Anda

• Warna kabel, kata cetak, bahan kabel, warna konektor
• OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
• Tingkat kualitas yang berbeda.
